8.3 Električno povezivanje trofaznih pumpi
Motor pumpe je dizajniran tako da je redosled faza
na električnoj ploči u pravcu kazalje na satu. To se
može se utvrditi uz pomoć detektora redosleda faza.
Pumpa se ne uključuje ako redosled faza nije
pravilan.
Ako su senzori za rad na suvom pokriveni tečnošću,
i pumpa se ne uključuje, razlog može da bude
pogrešan redosled faza. Zamenite L1 i L2.

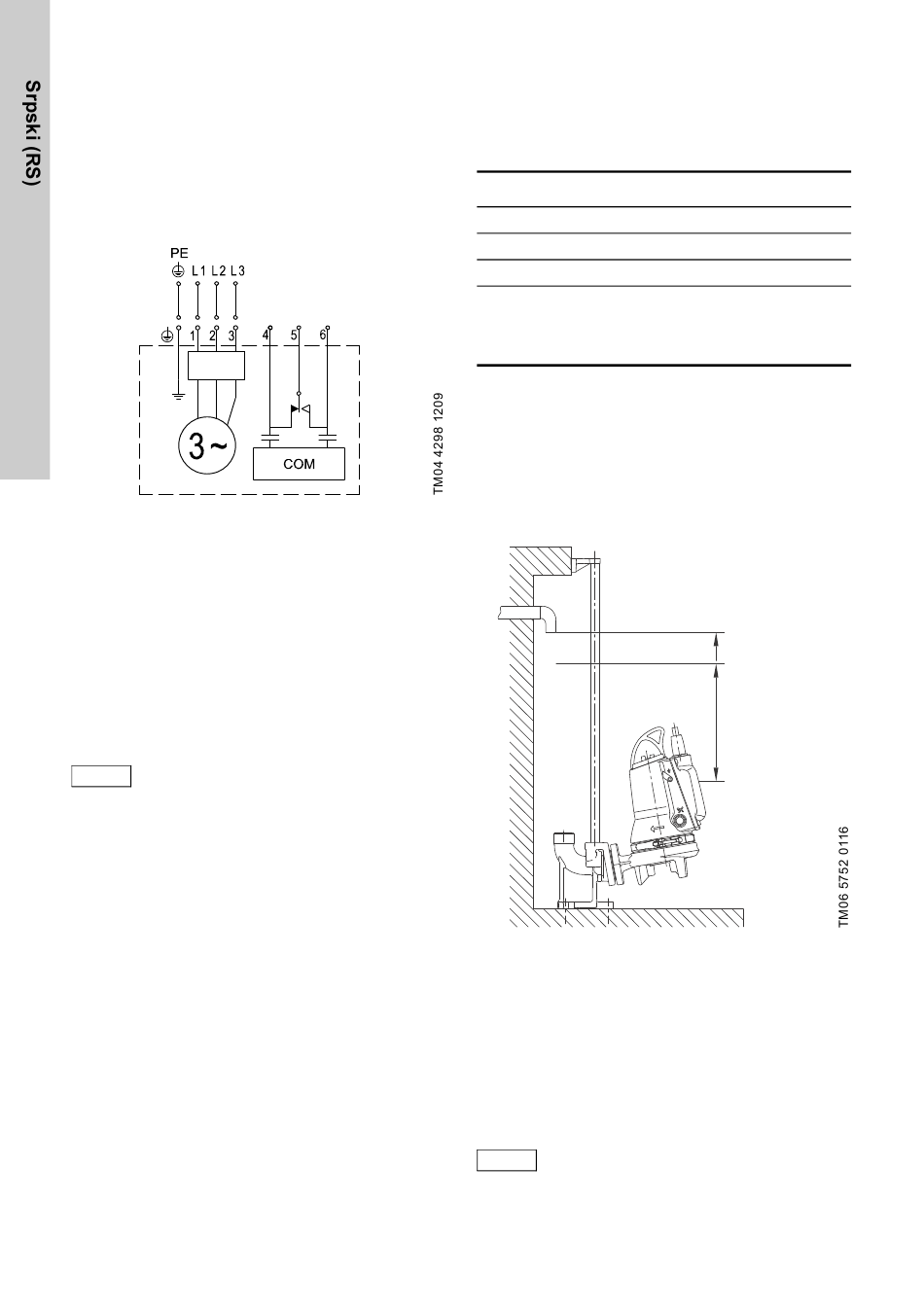

Slika 5 Dijagram ožičavanja za trofazne
pumpe

8.4 Relej alarma/komunikaciono

povezivanje

Pumpa ima ugrađen izlaz za alarm releja. NC i NO
su dostupne i mogu se koristiti kako je preporučeno,
na primer za akustične ili vizualne alarme.
Maksimalno opterećenje releja je 230 VAC 2 A.
Sa druge strane, žice 4 i 6 se mogu koristiti za
spoljnu komunikaciju preko CIU jedinice
(komunikacioni interfejs).
Ako je CIU jedinica priključena, relej se ne
Savet
sme koristiti. CIU jedinica ima ugrađen
relej koji preuzima funkciju alarma.
Pogledajte primer dijagrama ožičavanja u
dokumentaciji koja ide uz CIU jedinicu.
424
9. Konfigurisanje proizvoda
9.1 Standardna podešavanja
Pumpa dolazi iz fabrike sa sledećim standardnim
podešavanjima.
Parametar
Odloženo uključivanje (nasumično)
Nivo uključivanja
Alarm visokog nivoa
Anti-zaglavljivanje:
Interval
Trajanje
Ako jedan ili više od gore pomenutih parametara
bude promenjen, koristite opcionu CIU jedinicu sa
Grundfos GO.
CIU jedinica može biti privremeno priključena na
konfiguraciju. Ako CIU jedinica nije dostupna,
promenite parametre putem Grundfos alata za
računar. Za više informacija, pogledajte uputstva za
instaliranje i rad za CIU jedinicu.
Slika 6 Nivoi uključivanja i isključivanja

9.2 Alternacija pumpe

Ako je nekoliko pumpi (do četiri) instlirano u jami,
ugrađena regulacija u pumpu će osigurati da
opterećenje bude podjednako raspoređeno na
pumpe tokom vremena.
Alternacija je sprovedena u skladu sa patentiranom
metodom koja je bazirana na merenju nivoa tečnosti
u jami.
Barometski pritisak može da utiče na
Savet
sekvencu alternacije.
0,9 - 4,0 kW
Isključeno
25 cm
+ 10 cm
3 dana
2 sekunde
Alarm
Start
Stop
