8. Električna priključitev
Črpalka se ne sme uporabljati s
Opozorilo
frekvenčnim pretvornikom.
Električno povezavo je treba izvesti skladno z
lokalnimi predpisi.
Opozorilo
Črpalka mora biti priključena na stikalno
omarico v skladu z lokalnimi predpisi. V
stikalni omarico so običajno varovalke,
glavno stikalo in FI stikalo s
prekinjevalcem kontakta v skladu z EN
60204-1, 5.3.2.
V položaju 0 mora biti mogoče zakleniti
glavno stikalo. Vrsta in zahteve, kot je
določeno s standardom EN 60204-1,
5.3.2.
Črpalka že ima zaščito motorja in "logiko
krmiljenja".
Opozorilo
Nad maksimalnim nivojem vode mora biti
vsaj tri metre prostega kabla.
Opozorilo
Če ima črpalka oznako Ex na svoji tipski
ploščici, zagotovite, da bo priključena v
skladu s temi navodili.
Opozorilo
Klasifikacija protieksplozijske zaščite
črpalke je CE
Gl. pogl. 4.2 Razložitev
mesta montaže mora biti v vsakem
individualnem primeru odobrena s strani
lokalnih pooblaščenih organov.
Če se bo uporabljala CIU enota, le-ta ne
sme biti montirana v potencialno
eksplozivnih območjih. Glejte poglavje
8.1 CIU enota komunikacijskega
vmesnika.
Opozorilo
Pri črpalkah s protieksplozijsko zaščito
zagotovite, da je zunanja ozemljitev
priključena na zunanji ozemljitveni
priključek črpalke preko vodila z varnostno
kabelsko spojko. Očistite površino
zunanjega ozemljenega prevodnika in
namestite kabelsko spojko.
Presek ozemljitvenega prevodnika mora
2
biti vsaj 4 mm , npr. tip H07 V2-K (PVT 90
°) ter rumen ali zelen.
Preverite, da je ozemljitveni prevodnik
zaščiten pred korozijo.
Opozorilo
Pred montažo in prvim zagonom črpalke,
preverite stanje kablov za vidne poškodbe
in se s tem ognite kratkim stikom.
488
II 2 G, Ex bcd IIB T4 Gb.
kode. Klasifikacija
Opozorilo
Črpalka ne sme obratovati na suho.
Napajanje in frekvenca sta označeni na tipski
ploščici črpalke. Za toleranco napetosti glejte
poglavje 13. Tehnični podatki. Zagotovite, da je
motor primeren za napetost, ki je na voljo na mestu
vgradnje.
Vse črpalke imajo 10 metrski kabel in prosti konec
kabla.
Morebitno zamenjavo kabla mora izvesti
Opozorilo Grundfos ali Grundfosov pooblaščeni
serviser.

8.1 CIU enota komunikacijskega vmesnika

Grundfosova CIU enota se uporablja kot vmesnik pri
komunikaciji med SEG AUTO
glavnim komunikacijskim omrežjem. CIU je kratica
"Communication Interface Unit" oz. enota
komunikacijskega vmesnika.
CIU enota je opcijska. Glejte navodila za montažo in
obratovanje, ki so priložena vmesniku.
8.2 Električna povezava, enofazne črpalke
Črpalka ima patentirano funkcijo vklopa, zato ne
potrebuje zagonskega kondenzatorja. Pogonski
kapacitator je vdelan v črpalko.

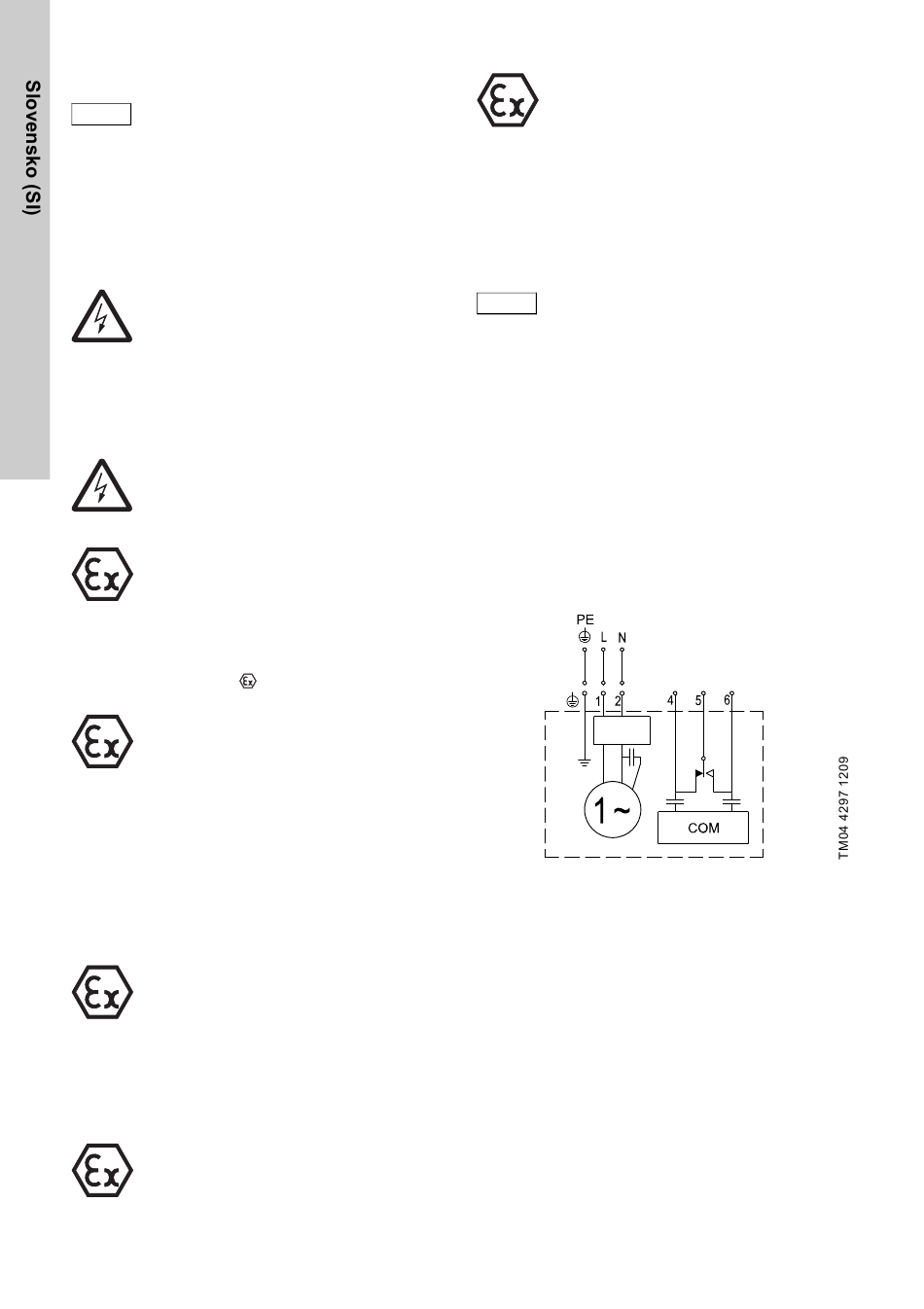

Slika 4 Priključna shema za enofazne črpalke
črpalko in
ADAPT
2 A 230 VAC
