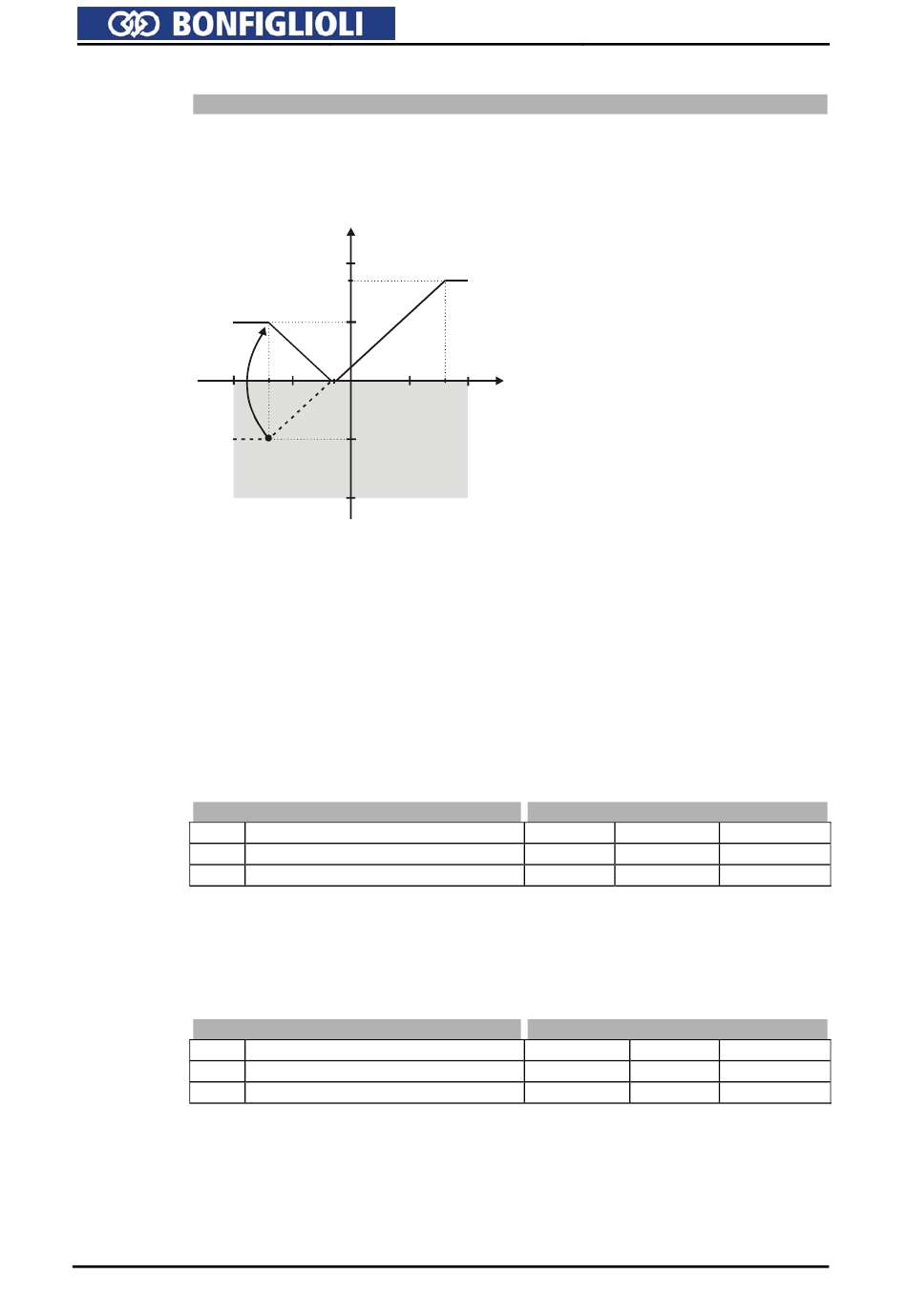

Die Betriebsart „101 – bipolar Betrag" bildet das bipolare Analogsignal auf eine unipo-
lare Eingangskennlinie ab. Die Betragsbildung berücksichtigt die Kennlinie vergleich-
bar zur Betriebsart „bipolar", jedoch werden die Kennlinienpunkte mit einem negati-
ven Wert für die Y Achse an der X Achse gespiegelt.
(X1=-70% / Y1=-50%)
5.1.5
Das analoge Eingangssignal wird auf die frei konfigurierbare Kennlinie abgebildet. Der
maximal zulässige Stellbereich des Antriebs ist entsprechend der gewählten Konfigu-
ration über die Frequenzgrenzen oder Prozentwertgrenzen einzustellen. Bei der Pa-
rametrierung einer bipolaren Kennlinie werden die minimale und maximale Grenze für
beide Drehrichtungen übernommen. Die prozentualen Werte der Kennlinienpunkte
sind auf die gewählten Maximalgrenzen bezogen.
Nr.
418
419
Die Regelung verwendet den maximalen Wert der Ausgangsfrequenz, der aus dem
Parameter
berechnet wird. Die Frequenzgrenzen definieren den Drehzahlbereich des Antriebs
und die Prozentwertgrenzen ergänzen entsprechend der konfigurierten Funktionen
die Skalierung der analogen Eingangskennlinie.
Nr.
518
519
54
Betriebsart „101 – bipolar Betrag"
Y
(X2=80% / Y2=85%)
42.50Hz
25.00Hz
-7V
-25.00Hz

Skalierung

Parameter
Beschreibung
Minimale Frequenz
Maximale Frequenz
Maximale Frequenz
Parameter
Beschreibung
Minimalprozentwert
Maximalprozentwert
Kennlinienpunkt 1:
X1 = -70,00% · 10 V = -7,00 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00% · 10 V = 8,00 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
X
Toleranzband:
8V
ΔX = 2,00% · 10 V = 0,20 V
Der Sollwert wird in diesem Beispiel ab
analogem Eingangssignal von -1,44 V,
mit einem Toleranzband von ±0,20 V,
erneut erhöht. Der theoretische Vorzei-
chenwechsel des Sollwertes wird berück-
sichtigt und führt zum genannten Tole-
ranzband. Es erfolgt kein Wechsel der
Drehrichtung.
Min.
0,00 Hz
0,00 Hz
419 und dem kompensierten Schlupf des Antriebs
Min.
0,00 %
0,00 %

Einstellung

Max. Werkseinst.
999,99 Hz 3,50 Hz
999,99 Hz 50,00 Hz
Einstellung
Max. Werkseinst.
300,00 % 0,00 %
300,00 % 100,00 %
