Modell Kabel nach hinten
(15-poliger D-Sub-Anschluss)
Modell Kabel nach unten
(15-poliger D-Sub-Anschluss)
Modell Kabel nach hinten/Modell Kabel nach unten
(nur für UL-Spezifikation)
Sicherheit und Installation (RC700 / EPSON RC+ 7.0) Rev. 9
F-Sensor-
Kabel-Anschluss
Anwenderkabel-Anschluss
Stromkabel
Signalkabel
Anwenderkabel-Anschluss
F-Sensor-
Kabel-Anschluss
Ethernet-Kabel-
Anschluss
Stromkabel
MT-Aufkleber
(nur für Kunden-
spezifikation)
KC-/KCs-Aufkleber
UL-Aufkleber
Signatur-Aufkleber
(Seriennr. des Manipulators)
CE-Aufkleber
(nur für CE-Spezifikation)
für ø 6 mm Pneumatikschläuche
Air1: weißer Schlauch
Air2: blauer Schlauch
M5-Schraubenloch (für Erdung)

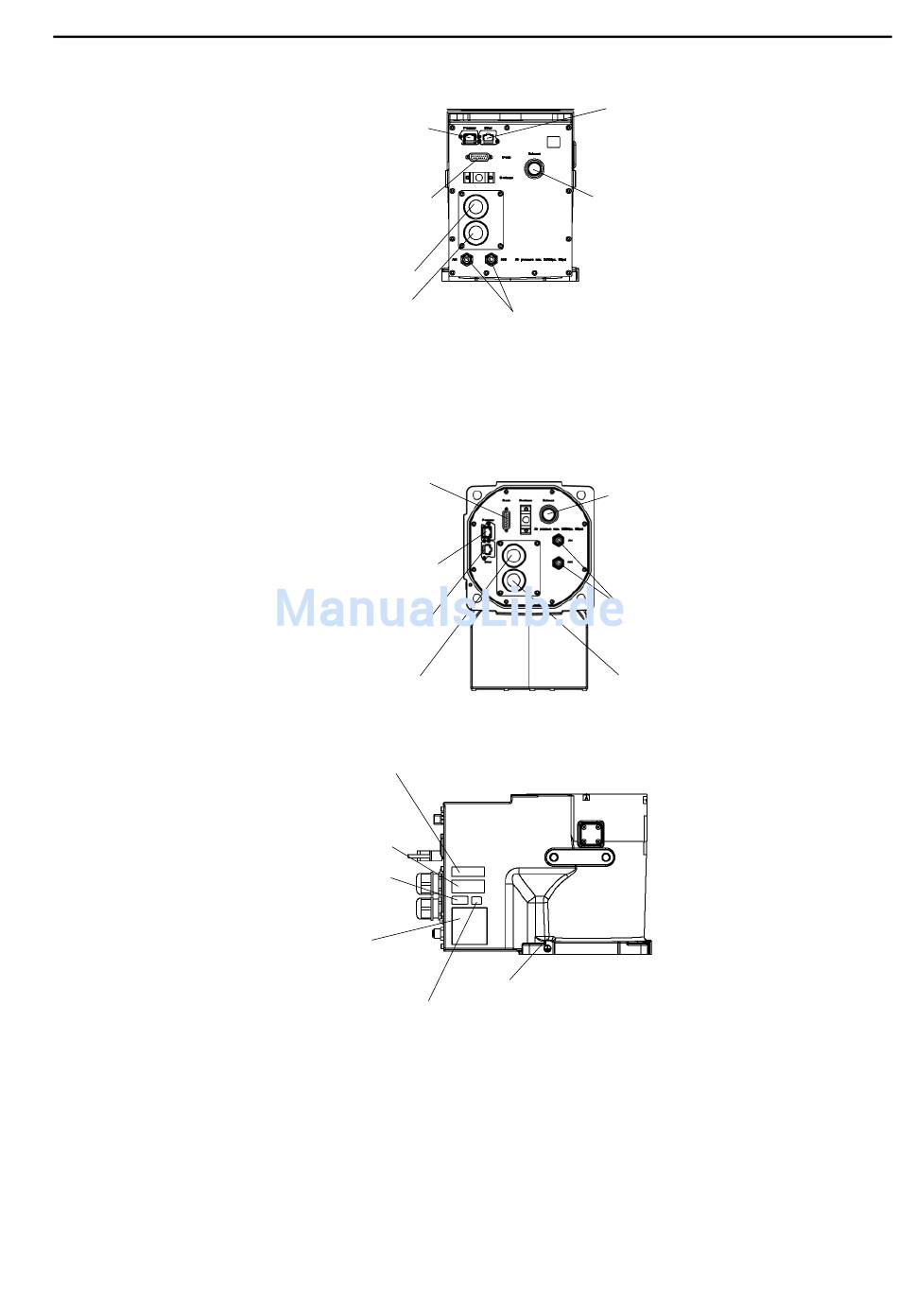

(Abbildung: Modell Kabel nach hinten)
Ethernet-Kabel-
Anschluss
Standard-Modell:
Abdeckung
Reinraum-Modell:
Abluftausgang
für ø 12 mm
Pneumatikschlauch
Standard-Modell:
Abdeckung
Reinraum-Modell:
Abluftausgang
für ø 12 mm Pneumatikschlauch
für ø 6 mm Pneumatikschläuche
Air1: weißer Schlauch
Air2: blauer Schlauch
Signalkabel
