1. Sicherheit
C8
6. Arm
6. Achse
Achsbewegung
1. Achse: Der gesamte Manipulator rotiert.
2. Achse: Der untere Arm schwenkt.
3. Achse: Der obere Arm schwenkt.
4. Achse: Das Handgelenk rotiert.
5. Achse: Das Handgelenk schwenkt.
6. Achse: Die Hand rotiert.
Wenn die LED leuchtet oder die Steuerung eingeschaltet ist, wird der Manipulator
HINWEIS

mit Strom versorgt. (Je nach Stellung des Manipulators könnte die LED-Lampe
nicht zu sehen sein.
EINgeschalteter Spannung sind extrem gefährlich und können zu einem
elektrischen Schlag und/oder einer Fehlfunktion des Robotersystems führen.
Stellen Sie sicher, dass die Stromversorgung der Steuerung AUSgeschaltet ist,
bevor Sie Wartungsarbeiten durchführen.
28

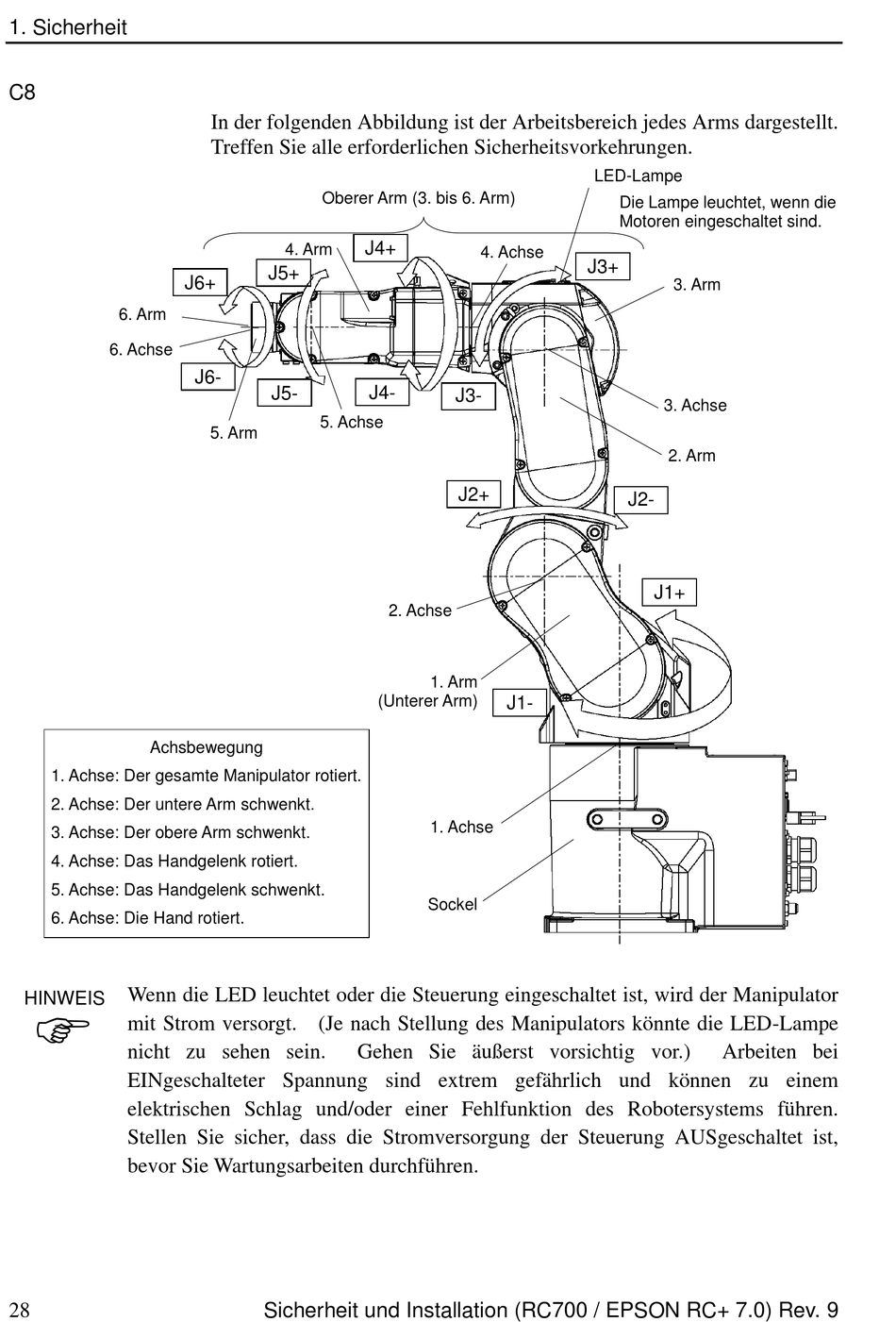

In der folgenden Abbildung ist der Arbeitsbereich jedes Arms dargestellt.
Treffen Sie alle erforderlichen Sicherheitsvorkehrungen.
Oberer Arm (3. bis 6. Arm)
4. Arm
J5+
J6+
J6-
J5-
5. Achse
5. Arm
Sicherheit und Installation (RC700 / EPSON RC+ 7.0) Rev. 9
J4+
4. Achse
J4-
J3-
J2+
2. Achse
1. Arm
(Unterer Arm)
J1-
1. Achse
Sockel
Gehen Sie äußerst vorsichtig vor.)
LED-Lampe
Die Lampe leuchtet, wenn die
Motoren eingeschaltet sind.
J3+
3. Arm
3. Achse
2. Arm
J2-
J1+
Arbeiten bei
