1. Sicherheit
G10/G20

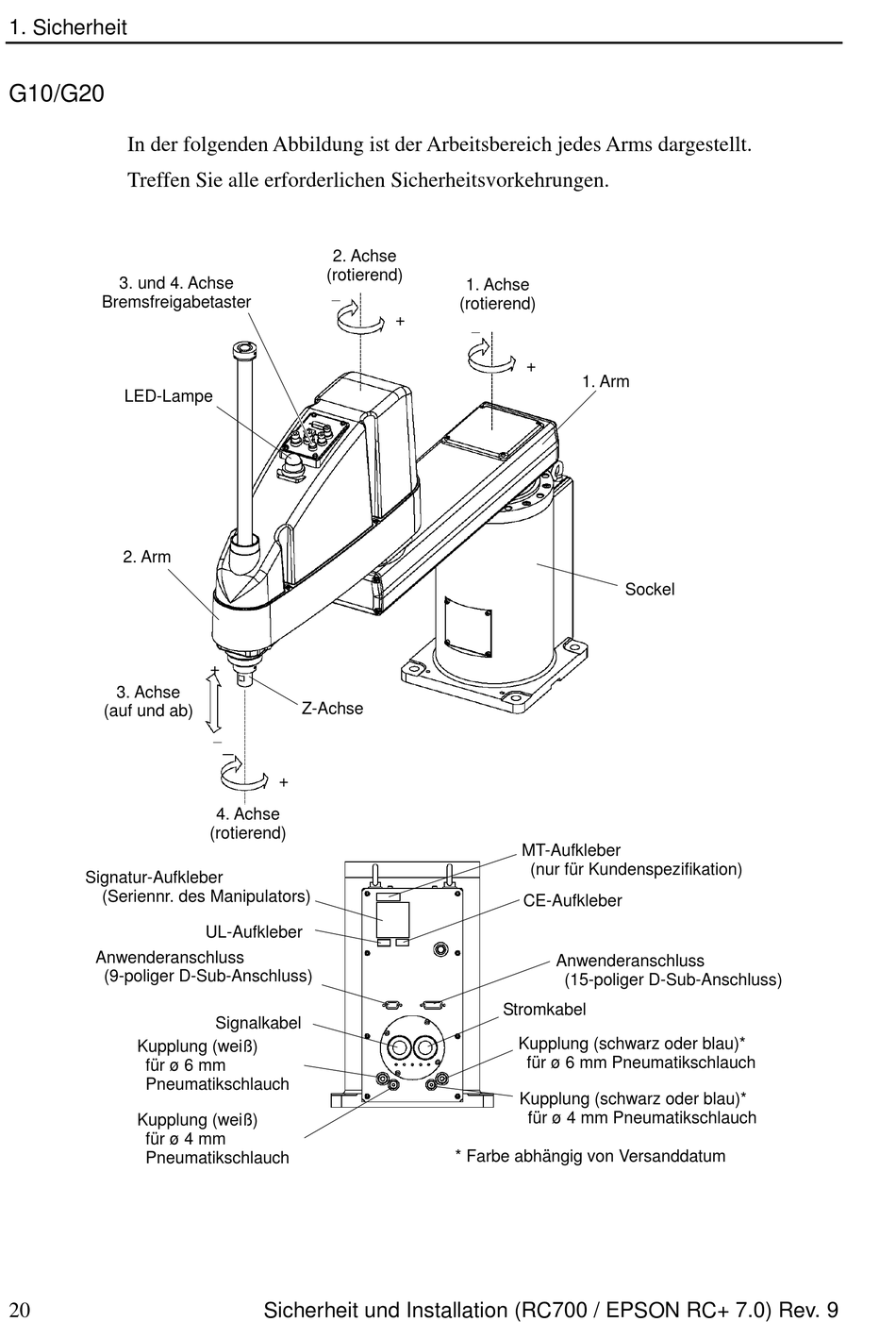

In der folgenden Abbildung ist der Arbeitsbereich jedes Arms dargestellt.
Treffen Sie alle erforderlichen Sicherheitsvorkehrungen.
3. und 4. Achse
Bremsfreigabetaster
LED-Lampe
2. Arm
3. Achse
(auf und ab)
Signatur-Aufkleber
(Seriennr. des Manipulators)
Anwenderanschluss
(9-poliger D-Sub-Anschluss)
Kupplung (weiß)
für ø 6 mm
Pneumatikschlauch
Kupplung (weiß)
für ø 4 mm
Pneumatikschlauch
20
2. Achse
(rotierend)

+
Z-Achse


+
4. Achse
(rotierend)
UL-Aufkleber
Signalkabel
Sicherheit und Installation (RC700 / EPSON RC+ 7.0) Rev. 9
1. Achse
(rotierend)
+

+
MT-Aufkleber
(nur für Kundenspezifikation)
CE-Aufkleber
Anwenderanschluss
(15-poliger D-Sub-Anschluss)
Stromkabel
Kupplung (schwarz oder blau)*
für ø 6 mm Pneumatikschlauch
Kupplung (schwarz oder blau)*
für ø 4 mm Pneumatikschlauch
* Farbe abhängig von Versanddatum
1. Arm
Sockel
