Low Harmonic Drive bedienen
Mit der Auf-Taste erhöhen Sie den Wert, mit der Ab-Taste
verringern Sie den Wert. Platzieren Sie den Cursor auf dem
zu speichernden Wert, und drücken Sie [OK].
740 UPM
Grundeinstellungen
0 -01 Sprache
[0] English

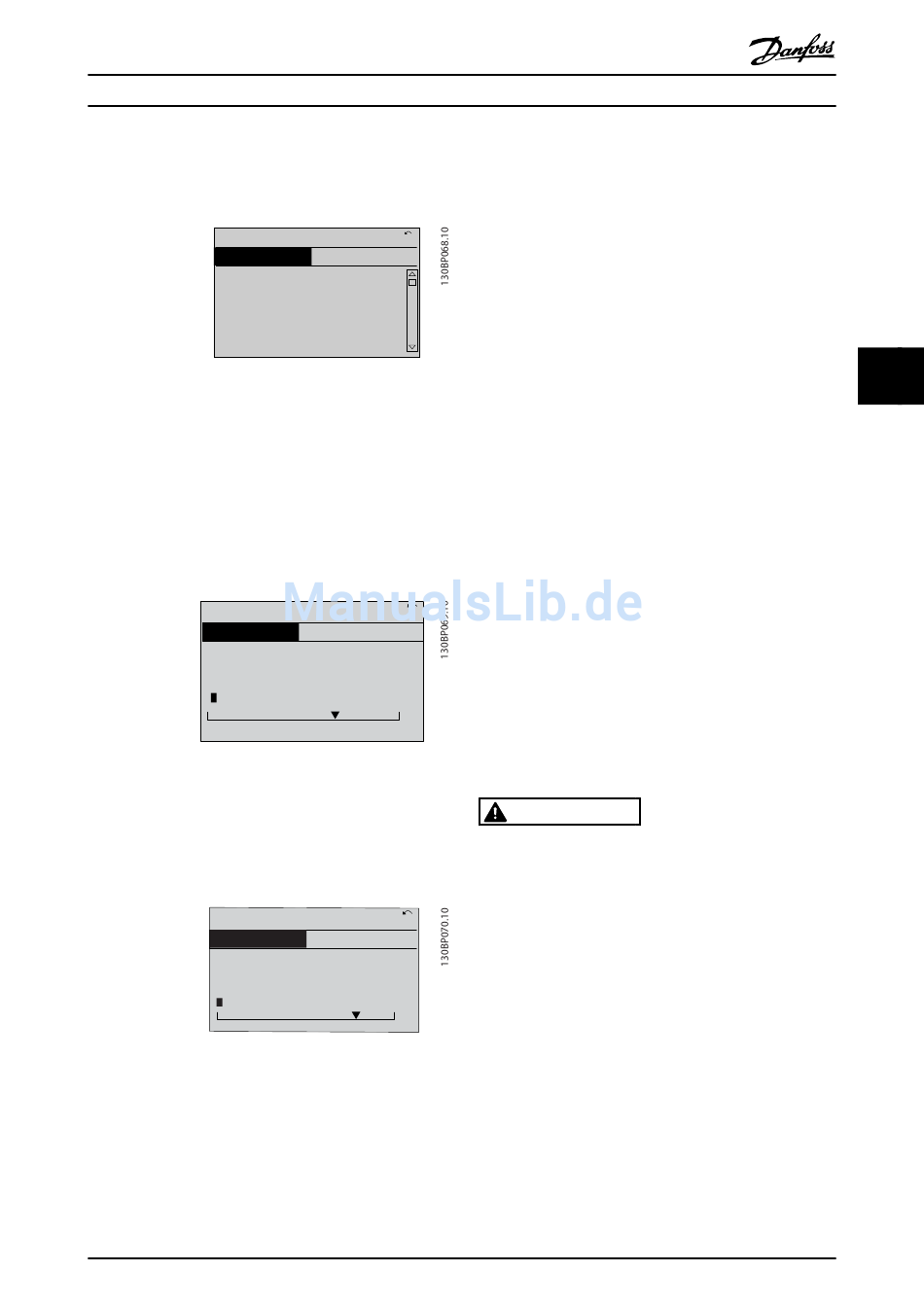

Abbildung 5.5 Anzeigebeispiel.
5.1.5 Ändern einer Gruppe numerischer
Datenwerte
Steht der ausgewählte Parameter für einen numerischen
Datenwert, können Sie diesen mit den Navigationstasten
[◄] und [►] sowie mit den Navigationstasten [
ändern. Verwenden Sie die Navigationstasten [◄] und [►],
um den Cursor horizontal zu bewegen.
113 UPM
Lastabh. Einstellung
1-60 Lastausgleich
tief
100 %
Abbildung 5.6 Anzeigebeispiel.
Verwenden Sie die Navigationstasten Auf/Ab, um den
Datenwert zu ändern. Mit der Auf-Taste wird der
Datenwert erhöht, mit der Ab-Taste verringert. Platzieren
Sie den Cursor auf dem zu speichernden Wert, und
drücken Sie [OK].
729 UPM
Lastabh. Einstellung
1-60 Lastausgleich
tief
1 0 %
6
Abbildung 5.7 Anzeigebeispiel.
5.1.6 Ändern von Datenwerten, Schritt für
Schritt
Bestimmte Parameter lassen sich sowohl schrittweise als
auch stufenlos ändern. Dies gilt für 1-20 Motor Power [kW],
1-22 Motor Voltage und 1-23 Motor Frequency.
Produkthandbuch VLT Automation Low Harmonic Drive
10,64 A
1 [1]
0-0*
▲
▼
] [
]
1,78 A
1(1)
1- 6*
6,21 A
1(1)
1- 6*
®
MG34O203 – VLT
ist eine eingetragene Marke von Danfoss
Die Parameter werden sowohl als Gruppe numerischer
Datenwerte als auch als numerische Datenwerte stufenlos
geändert.
5.1.7 Anzeigen und Programmieren von
indizierten Parametern
Parameter werden indiziert, wenn diese in einem Rollstapel
abgelegt werden.
15-30 Alarm Log: Error Code bis 15-32 Alarm Log: Time
enthalten einen Fehlerspeicher, der ausgelesen werden
kann. Wählen Sie dazu einen Parameter, drücken Sie [OK],
und blättern Sie mit den Navigationstasten nach oben/
unten durch die Werte.
Verwenden Sie 3-10 Preset Reference als weiteres Beispiel:
Wählen Sie den Parameter, drücken Sie [OK], und blättern
Sie mit den Navigationstasten nach oben/unten durch die
Werte. Wenn Sie einen Parameterwert ändern möchten,
wählen Sie den indizierten Wert, und drücken Sie [OK].
Ändern Sie den Wert mithilfe der Navigationstasten nach
oben/unten. Drücken Sie [OK], um die neue Einstellung zu
übernehmen. Drücken Sie zum Abbrechen [Cancel]
(Abbrechen). Drücken Sie [Back] (Zurück), um den
Parameter zu verlassen.
5.1.8 Sichern von Parametereinstellungen
mit grafischem LCP
Wenn die Konfiguration eines Frequenzumrichters
abgeschlossen ist, wird empfohlen, die Parameterein-
stellung im grafischen LCP oder mithilfe der MCT 10
Software auf einem PC zu speichern.
WARNUNG
Stoppen Sie vor der Durchführung dieser Vorgänge den
Motor.
Datenspeicherung im LCP:
1.
Siehe 0-50 LCP Copy
2.
Drücken Sie die Taste [OK].
3.
Wählen Sie „Alle zu LCP".
4.
Drücken Sie die Taste [OK].
Alle Parametereinstellungen werden nun im LCP
gespeichert. Der Vorgang kann an einem Statusbalken
verfolgt werden. Sind 100 % erreicht, drücken Sie die Taste
[OK].
Sie können nun das LCP an einen anderen Frequenzum-
richter anschließen und die Parametereinstellungen auf
diesen Frequenzumrichter kopieren.
