Programmieren
2.1.14 Wert, Schritt für Schritt
Bestimmte Parameter können Schritt für Schritt oder
stufenlos geändert werden. Dies gilt für 1-20 Motornenn-
leistung [kW], 1-22 Motornennspannung und
1-23 Motornennfrequenz.
Die Parameter werden als Gruppe numerischer Datenwerte
und als stufenlose numerische Datenwerte geändert.
2.1.15 Anzeigen und Programmieren von
indizierten Parametern
Parameter werden beim Platzieren in einem FIFO-Speicher
indiziert.
Parameter 15-30 Fehlerspeicher: Fehlercode bis
Parameter 15-32 Fehlerspeicher: Zeit enthalten einen Fehler-
speicher, der ausgelesen werden kann. Wählen Sie einen
Parameter, drücken Sie [OK], und verwenden Sie [
um durch den Wertespeicher zu blättern.
Verwenden Sie als weiteres Beispiel
Parameter 3-10 Festsollwert:
Wählen Sie den Parameter, drücken Sie [OK] und blättern
▲ ▼
Sie mit den Tasten [ ] und [
Wenn Sie einen Parameterwert ändern möchten, wählen
Sie den indizierten Wert und drücken Sie [OK]. Ändern Sie
▲
den Wert mit den Tasten [ ] und [
die neue Einstellung zu akzeptieren. Drücken Sie zum
Abbrechen [Cancel] (Abbrechen). Drücken Sie [Back], um
den Parameter zu verlassen.
Die folgenden Anweisungen beziehen sich auf das
numerische LCP (LCP 101).
Das Bedienteil verfügt über 4 separate Funktionsgruppen:
1. Numerisches Display.
2. Menütasten und Anzeigeleuchten - zum Ändern
der Parameter und Umschalten der Displayfunk-
tionen.
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Anzeigeleuchten (LEDs).
Displayzeile: Zustandsmeldungen mit Symbolen und
numerischem Wert
Anzeigeleuchten (LEDs)
•
Grüne LED/On (Ein): Zeigt an, ob das Steuerteil
eingeschaltet ist.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
MG33MH03
Programmierungshandbuch
▲ ▼
] [ ],
] durch die indizierten Werte.
▼
]. Drücken Sie [OK], um
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.
LCP-Tasten
[Menu]
Zur Auswahl eines der folgenden Modi:
•
Status
•
Quick Setup (Inbetriebnahme-Menü)
•
Main Menu (Hauptmenü)
1
Status
2
Menu
OK
On
3
Warn.
Alarm
Hand
4 O
on

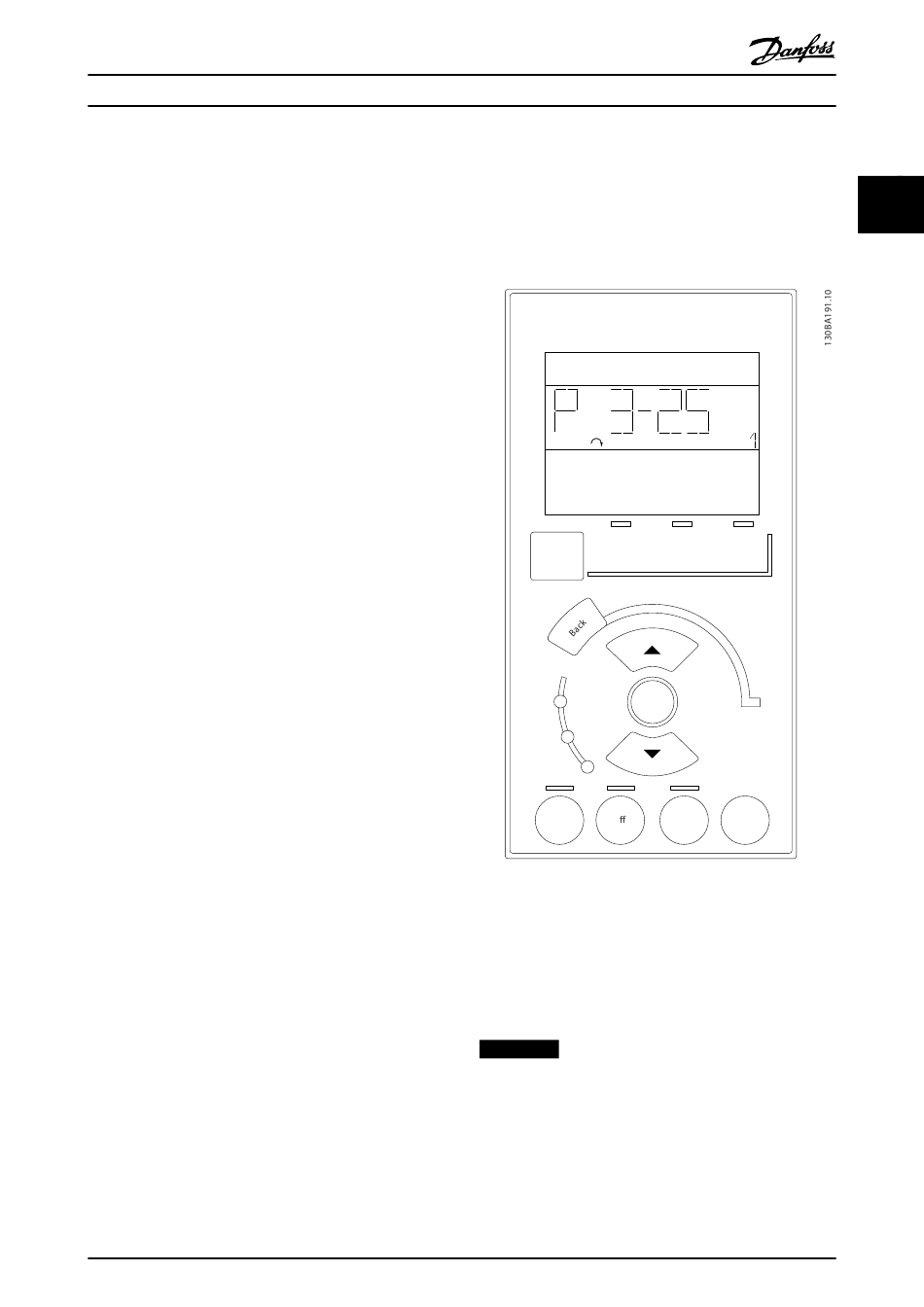

Abbildung 2.21 LCP-Tasten
Statusmodus
Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
Wenn ein Alarm auftritt, schaltet das LCP 101 automatisch
in den Statusmodus.
Es können eine Reihe von Alarmen angezeigt werden.
HINWEIS
Ein Kopieren der Parameter ist mit dem numerischen
LCP-Bedienteil LCP 101 nicht möglich.
Setup
Quick Main
Setup Menu
Auto
Reset
on
21
