Verwendung der Betriebsart U/f-Regelung

Der U/f-Regelungsmodus ist werksseitig eingestellt.
Auswahl Steuermodus (n002) = 0: U/f-Regelung

Einstellung des Drehmoments entsprechend der Anwendung

Stellt das Motordrehmoment im U/f-Regelungsmodus ein und
gestattet eine automatische Dehmomentanpassung über den
gesamten Frequenzbereich.

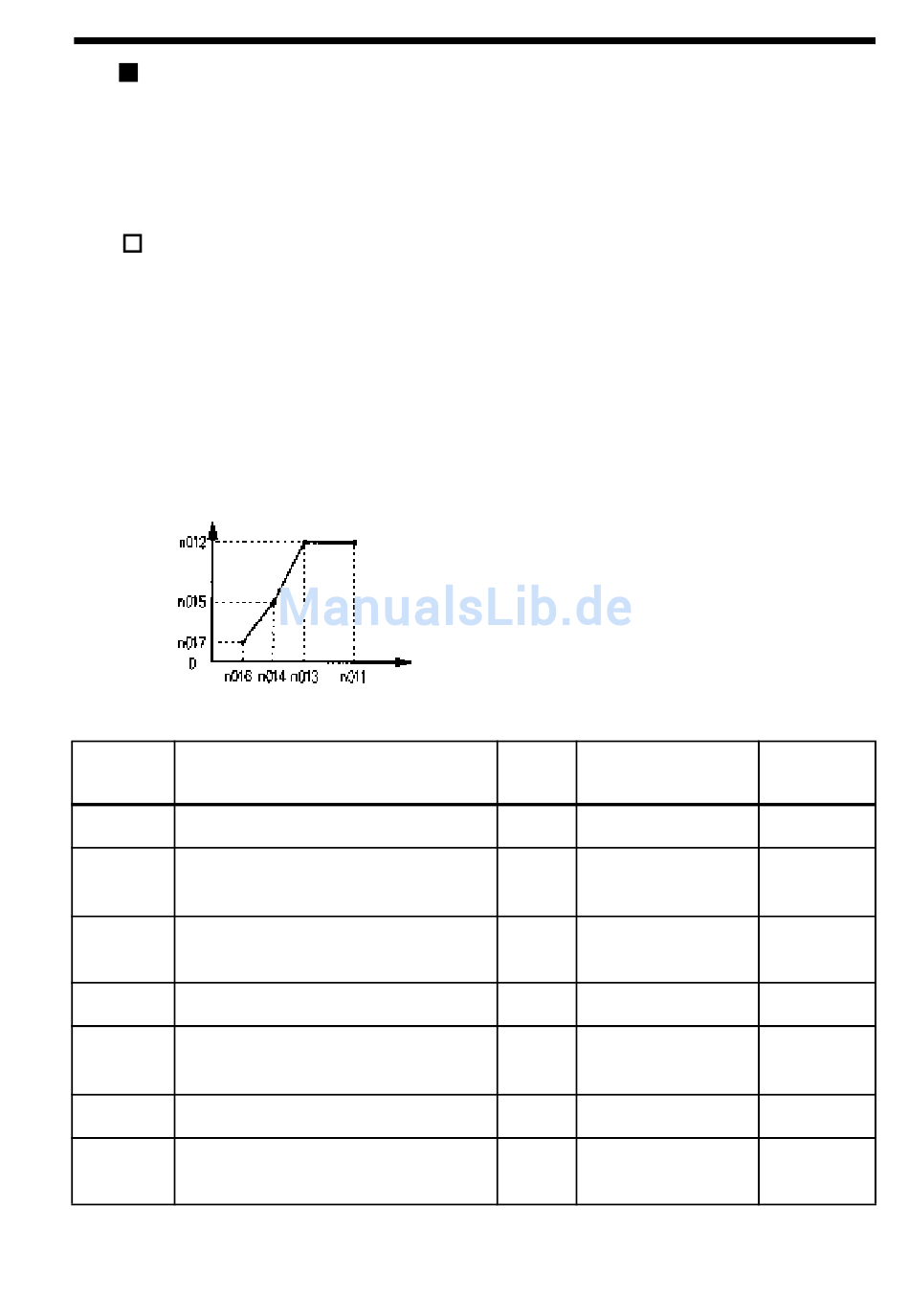

Einstellung der U/f-Kennlinie
Stellen Sie die U/f-Kennlinie wie nachfolgend beschrieben in
n011 bis n017 ein. Verändern Sie die einzelnen Punkte der Kenn-
linie entsprechend des eingesetzten Motors und der zu realisie-
renden Applikation.
V: (Spannung)
Parame-
ter Nr.
n011 Max. Ausgangsfrequenz
n012 Max. Spannung
n013 Frequenz bei max. Ausgangs-
spannung (Nennfrequenz)
n014 Mittlere Ausgangsfrequenz
Mittlere Ausgangsfrequenz
n015
n016 Min. Ausgangsfrequenz
n017 Spannung bei min. Ausgangs-
frequenz
Hinweis: Die Angaben in Klammern gelten für Frequenzumrichter der 400-
V-Klasse.
f
(Frequenz)
Bezeichnung
(Werkseinstellung)
1: Vektorregelung
Achten Sie darauf, dass die folgenden
Bedingungen für die Einstellungen in
n011 bis n017 erfüllt werden.
n016 ≤ n014 < n013 ≤ n011
Wenn n016 = n014 wird die Einstellung
von n015 deaktiviert.
Hinweis: n014 wird auch für die
Einstellungen von Motor 2 verwendet.
(n014 < n140, n147)
Ein- Einstellbereich
heit
0,1 Hz 50,0 bis 400,0 Hz
0,1 V
0,1 bis 255,0 V
(0,1 bis 510,0 V)
0,1 Hz 0,2 bis 400,0 Hz
0,1 Hz 0,1 bis 399,9 Hz
0,1 V
0,1 bis 255,0 V
(0,1 bis 510,0 V)
0,1 Hz 0,1 bis 10,0 Hz
0.1 V 0,1 bis 50,0 V
(0,1 bis 100,0 V)
6 Programmierung
Werksein-
stellung
50,0 Hz
200,0 V
(400,0 V)
50,0 Hz
1.3 Hz
12,0 V
(24,0 V)
1.3 Hz
12,0 V
(24,0 V)
53
