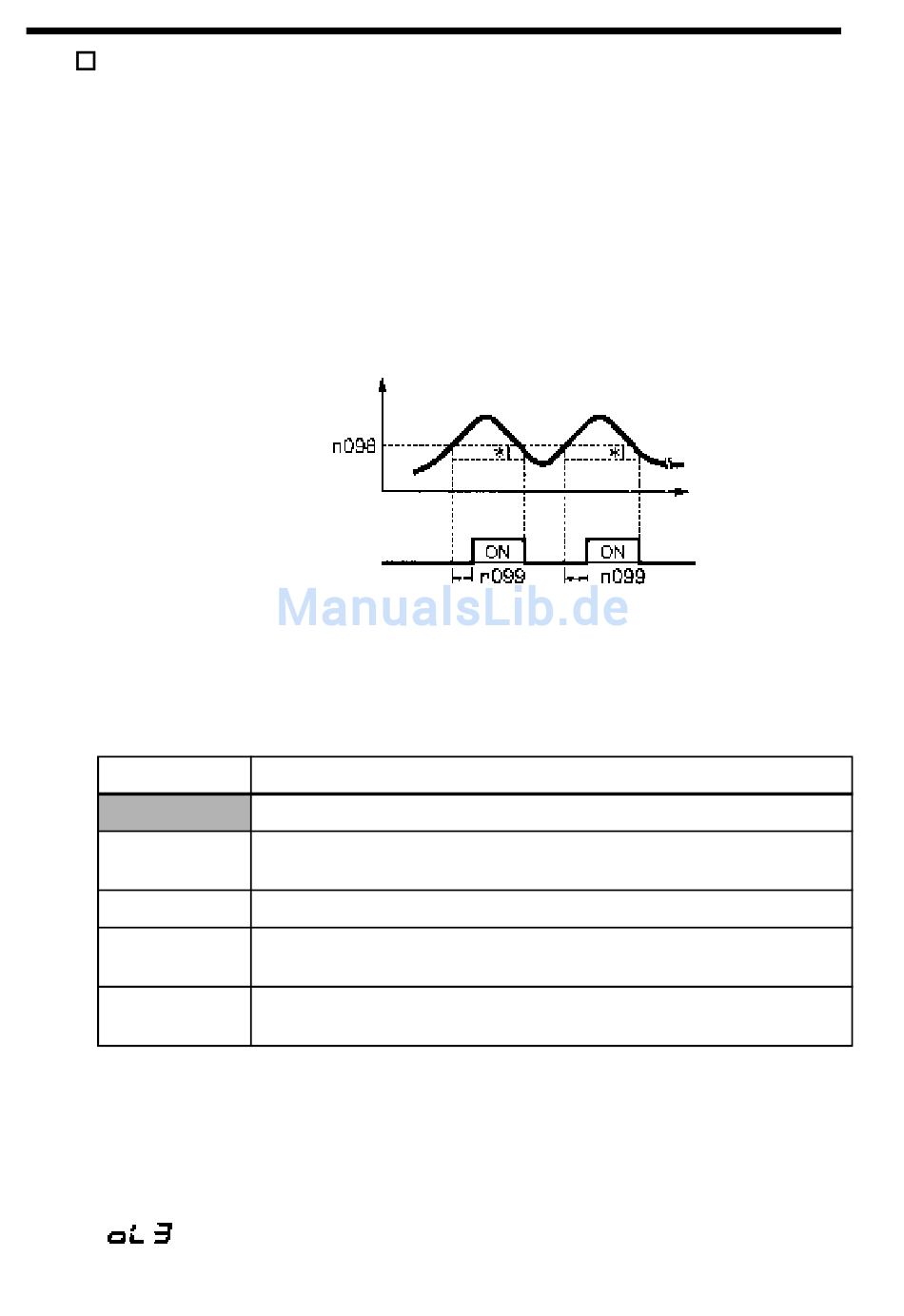

Drehmomenterkennung
Wenn eine übermäßige Last auf die Maschine wirkt, kann dies
durch eine Erhöhung des Ausgangsstroms erkannt werden, um
ein Alarmsignal an die Multifunktions-Ausgangsklemme MA, MB,
P1 oder P2 auszugeben.
Zur Ausgabe eines Drehmoment-Überschreitungserkennungs-
Signals stellen Sie eine der Ausgangsklemmen-Funktionsauswah-
len n057 bis n059 für die Drehmoment-Überschreitungserkennung
ein (Einstellung: 6 (Schließerkontakt) oder 7 (Öffnerkontakt)).
Multifunktions-Ausgangssignal
(Drehmoment-Überschreitungserkennungs-
Signal)
Klemme MA, MB, P1 oder P2
* Die Rückfallweite der Drehmoment-Überschreitungserkennung (Hyste-
rese) ist auf ca. 5% des Frequenzumrichter-Nennstroms gesetzt.
Funktionsauswahl für Drehmoment-Überschreitungserken-
nung 1 (n096)
Konfiguration
0
1
2
3
4
1. Um die Drehmomentüberschreitung auch während der Beschleuni-
gung/Verzögerung zu erkennen, stellen Sie n096 auf 3 oder 4.
2. Um den Betrieb nach einer Drehmoment-Überschreitungserken-
nung fortzusetzen, stellen Sie n096 auf 1 oder 3.
Während der Erkennung zeigt die digitale Bedienkonsole einen
-Alarm (blinken) an.
80
Motorstrom
Drehmoment-Überschreitungserkennung nicht verfügbar.
Erkennung nur wenn Sollwert erreicht. Betrieb wird
fortgesetzt.
Erkennung nur wenn Sollwert erreicht. Umrichter stoppt.
Erkennung während des gesamten Betriebs. Betrieb wird
fortgesetzt.
Erkennung während des gesamten Betriebs. Umrichter
stoppt.
Beschreibung
Zeit
