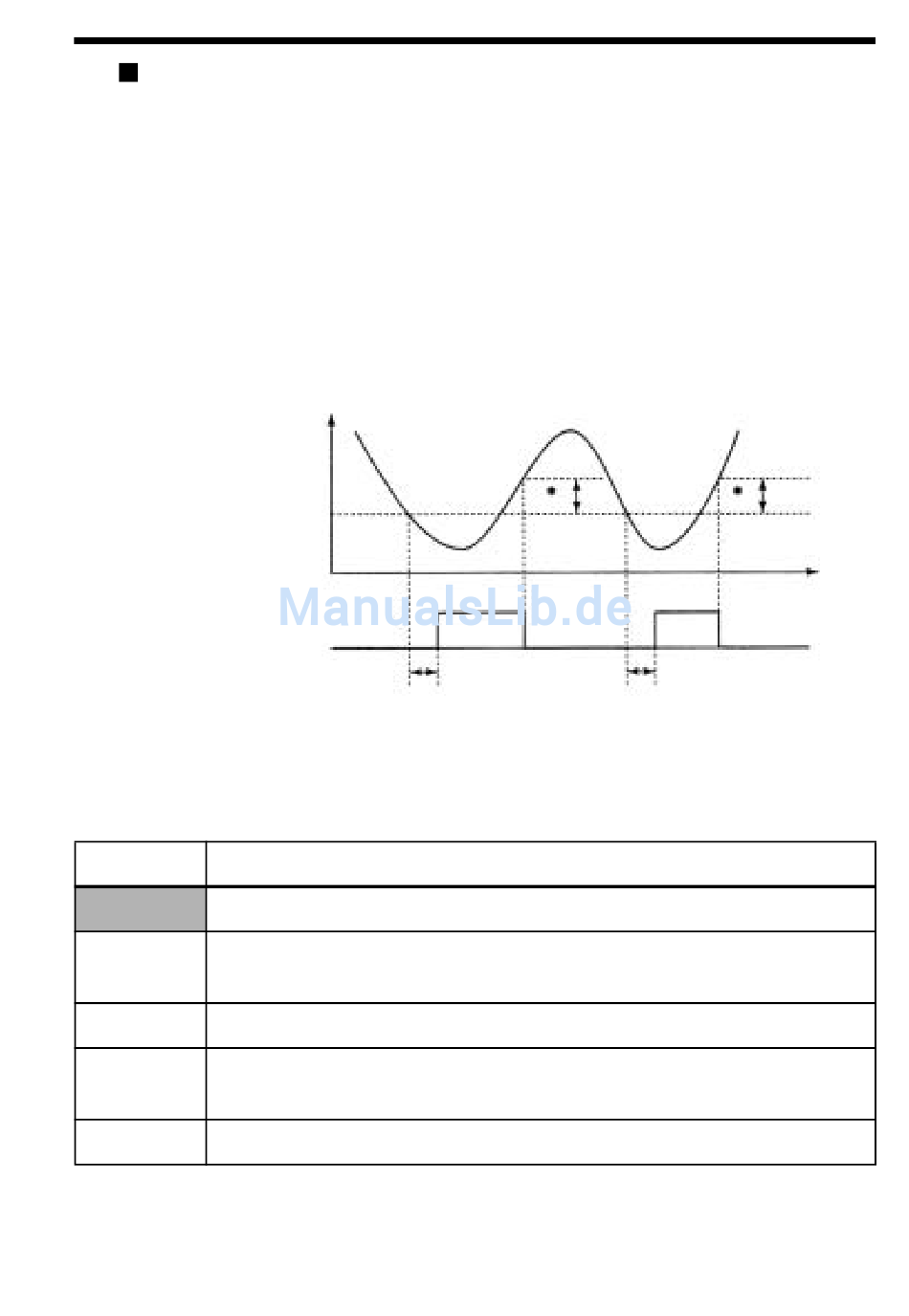

Drehmoment-Unterschreitungserkennung
Wenn die Last auf der Maschinenseite plötzlich geringer wird
(z.B. bei einer Drehmomentunterschreitung), kann ein Alarmsi-
gnal an die Multifunktions-Ausgangsklemme (MA, MB, P1 oder
P2) ausgegeben werden.
Zur Ausgabe eines Drehmoment-Unterschreitungserkennungs-
Signals stellen Sie die Ausgangsklemmen-Funktionsauswahl in
n057, n058, oder n059 auf 8 (Drehmoment-Unterschreitung
erkannt, Schließerkontakt) oder auf 9 (Drehmoment-Unterschrei-
tung erkannt, Öffnerkontakt).
Multifunktions-Ausgangsklemme
(Signal für Drehmoment-
Unterschreitungserkennung)
MA, MB, P1, P2
* Die Ausschalthysterese der Drehmoment-Unterschreitungserken-
nung ist auf ca. 5 % des Frequenzumrichter-Nennstroms gesetzt.
Funktionsauswahl für Drehmoment-
Unterschreitungserkennung 1 (n177)
Einstellung
0
Drehmoment-Unterschreitungserkennung nicht verfügbar.
1
Erkannt während Dauerbetrieb. Betrieb wird nach Erkennung
fortgesetzt.
2
Erkannt während Dauerbetrieb. Umrichter stoppt.
3
Erkannt während des Betriebs. Betrieb wird nach Erkennung
fortgesetzt.
4
Erkannt während des Betriebs. Umrichter stoppt.
1. Um Drehmomentunterschreitungen während der Beschleuni-
gung zu erkennen, ändern Sie die Einstellung auf 3 oder 4.
Motorstrom
n118
n119
EIN
Beschreibung
6 Programmierung
EIN
n119
Zeit
189
