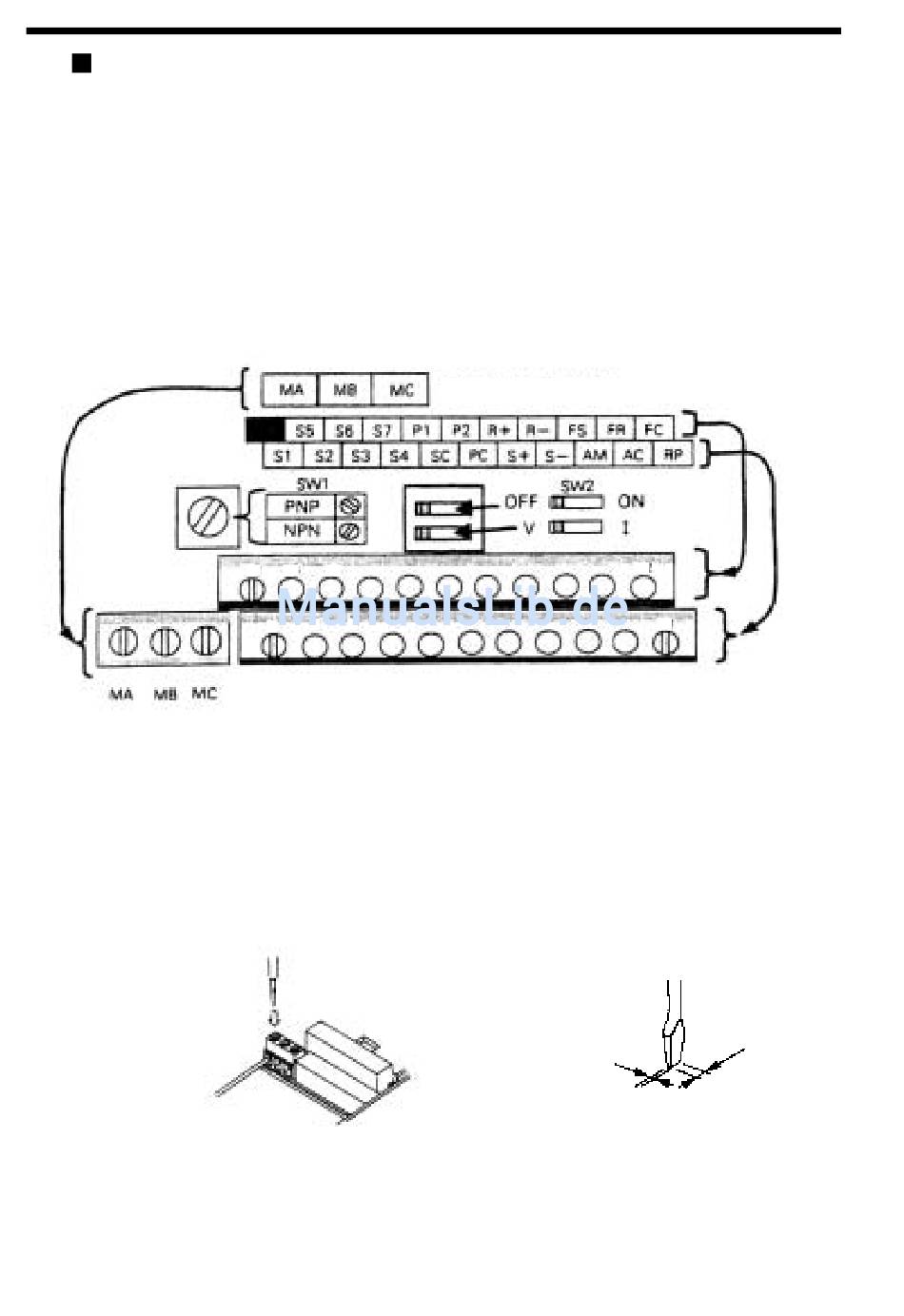

Verdrahtung der Steuerklemmen
Die Steuerklemmen sind nur mit einer Basisisolierung versehen.
Möglicherweise ist eine zusätzliche Isolation im Endprodukt erfor-
derlich.
• Steuerklemmen (des integrierten Frequenzumrichters)
Führen Sie das Kabel zum Anschließen durch die Verdrah-
tungsöffnung. Montieren Sie die Abdeckung immer in deren
Ursprungsposition.
SW1 kann entsprechend der Polarität des Transistoreingangs-
signals (S1 bis S7) geändert werden.
0 V Bezugspotenzial: NPN (Werkseinstellung)
+24-V-Bezugspotenzial: PNP
Einzelheiten zu SW1. finden Sie auf den Seiten 228 und 229.
Einzelheiten zu SW2. finden Sie auf den Seiten 127 und 143.
Verdrahtung der Steuerklemmen
Setzen Sie das Kabel in den unteren Teil des Klemmenblocks
ein und schließen Sie diesen mit einem Schraubendreher fest
an.
34
Relais-Ausgang
Breite der Schraubendreherklinge
max. 0,4 mm
max. 2,5 mm
