Abhilfemaßnahmen für Modelle mit digitaler Bedienkonsole
: EIN
: Blinkt
Alarmanzeige

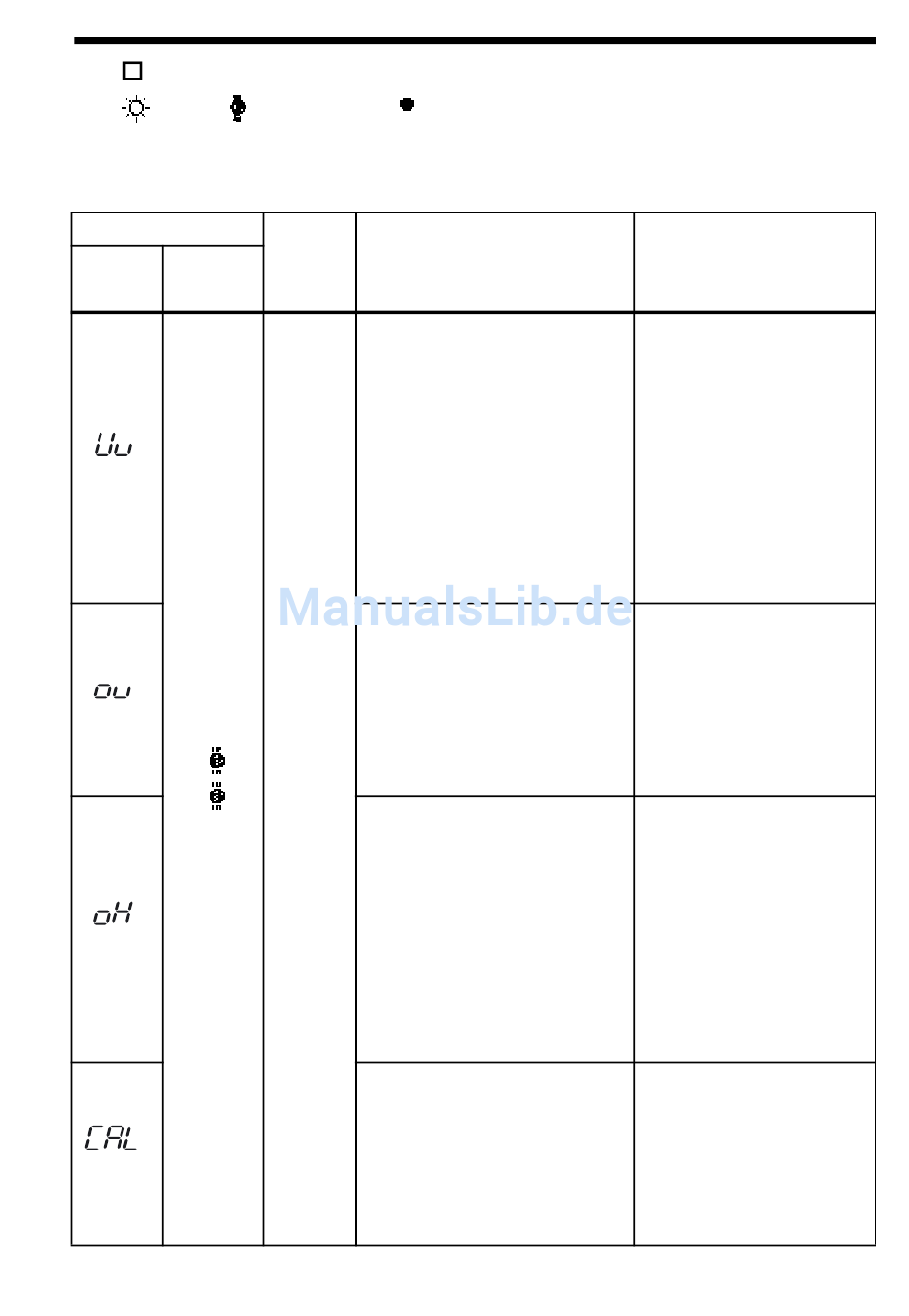

Alarmanzeigen und deren Bedeutung
Alarmanzeige
Digitale
RUN (grün)
Bedien-
ALARM
konsole
(rot)
Blinkt
Blinkt
Blinkt
Blinkt
: AUS
Frequenz-
umrichter-
status
Nur als
UV (Unterspannung im Zwischen-
Alarm
kreis)
erkannt.
Zwischenkreisspannung fällt unter
Fehler-
die Unterspannungs-Erkennungs-
kontakt-
grenze, während Frequenzumrich-
ausgang
terausgang ausgeschaltet ist.
nicht
200 V: Zwischenkreisspannung
aktiviert.
fällt unter ca. 200 V (160 V
für einphasige Baureihe).
400 V: Zwischenkreisspannung ist
unter ca. 400 V gefallen.
(Fehler der Steuerspannungsver-
sorgung) Fehler der Steuerspan-
nungsversorgung wird erkannt,
während Frequenzumrichteraus-
gang ausgeschaltet ist.
OV (Zwischenkreis-Überspan-
nung)
Zwischenkreisspannung über-
schreitet Überspannungs-Erken-
nungsgrenze, während
Frequenzumrichterausgang aus-
geschaltet ist.
Erkennungsgrenze:
200 V: min. ca. 410 V
400 V: min. ca. 820 V
OH (Überhitzung des Kühlkörpers)
Temperatur der zugeführten Luft
steigt, während der Frequenzum-
richterausgang ausgeschaltet ist.
CAL (Warten auf MEMOBUS-
Kommunikation)
Es werden keine korrekten Daten
von der SPS empfangen, wenn die
Konstanten n003 (START/STOPP-
Quelle) auf 2 oder n004 (Sollwert-
quelle) auf 6 gesetzt und die Span-
nungsversorgung eingeschaltet ist.
Beschreibung
8 Fehlerdiagnose
Ursachen und
Abhilfemaßnahmen
Prüfen Sie Folgendes:
•
Spannungsversorgung
•
Anschlüsse der Haupt-
spannungsversorgung
•
Klemmenschrauben:
Lose?
•
Monitorwert
Spannung (DC-Spannung)
zwischen den Klemmen
"+1" und "-" prüfen.
⇓
Wenn hier kein Fehler vorliegt,
ist der Frequenzumrichter
möglicherweise beschädigt.
Prüfen Sie Folgendes:
•
Spannungsversorgung
•
Monitorwert
Spannung (DC-Spannung)
zwischen den Klemmen
"+1" und "-" prüfen.
⇓
Wenn hier kein Fehler vorliegt,
ist der Frequenzumrichter
möglicherweise beschädigt.
Prüfen Sie Folgendes:
•
Temperatur der zugeführ-
ten Luft.
•
In der Nähe des Frequenz-
umrichters ist keine Wär-
mequelle vorhanden und
die Kühlleistung wurde
nicht durch am Lüfter
anhaftendes Öl reduziert.
•
Der Lüfter ist nicht ver-
stopft.
•
Es befinden sich keine
Fremdkörper, wie z. B.
Wasser, im Inneren des
Frequenzumrichters.
Prüfen Sie Folgendes:
•
Kommunikationsgeräte
und Übertragungssignale.
•
SPS ist nicht defekt.
•
Übertragungskabel ist kor-
rekt angeschlossen.
•
Verkabelung ist korrekt.
•
Lose Klemmschrauben
führen nicht zu fehlerhaf-
tem Kontakt.
201
