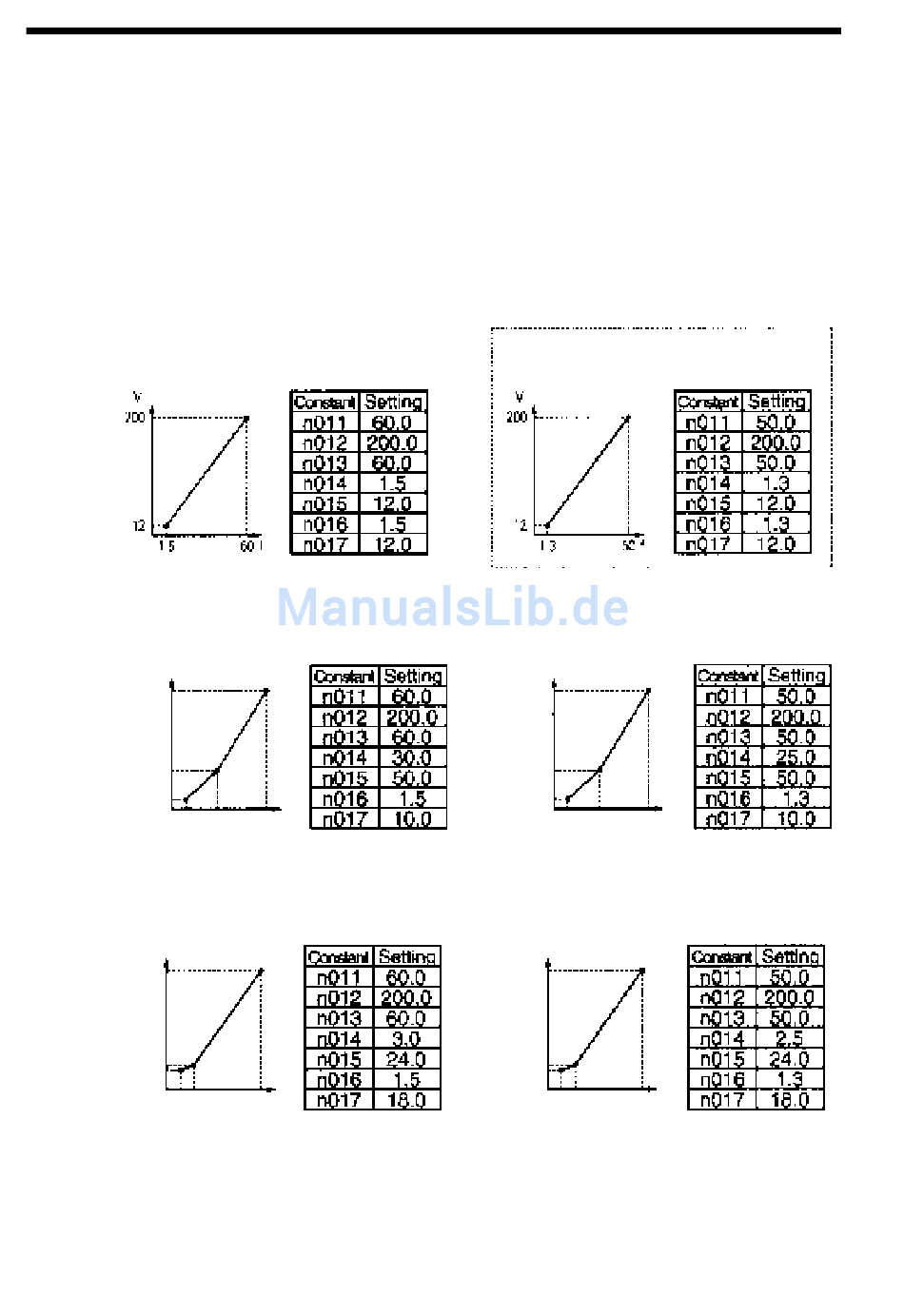

Typische Einstellung der U/f-Kennlinie
Stellen Sie die U/f-Kennlinie wie nachfolgend beschrieben ent-
sprechend der Anwendung ein. Für Frequenzumrichter der 400-
V-Klasse müssen die Spannungswerte (n012, n015 und n017)
verdoppelt werden. Ändern Sie die max. Ausgangsfrequenz
(n011), wenn die Frequenz 50/60 Hz überschreitet.
Hinweis: Stellen Sie immer die max. Ausgangsfrequenz entsprechend
der Motorkenndaten ein.
1. Für allgemeine Anwendungen
Motorspezifikationen: 60 Hz
2. Für Lüfter/Pumpen
Motorspezifikationen: 60 Hz
V
200
50
10
1,5 30
3. Für Anwendungen, für die ein hohes Startdrehmoment erforder-
lich ist
Motorspezifikationen: 60 Hz
V
200
24
18
1,5 3
Durch Erhöhung der Spannung der U/f-Kennlinie wird das
Motordrehmoment erhöht. Eine übermäßige Erhöhung kann
jedoch zu einem erhöhten Motorstrom, einer Motorüberhit-
zung oder zu Vibrationen führen.
Hinweis: Parameter n012 muss auf die Motornennspannung eingestellt
werden.
54
60 f
60 f
Motorspezifikationen: 50 Hz
(Werkseinstellung)
Motorspezifikationen: 50 Hz
V
200
50
10
1,3 25
50 f
Motorspezifikationen: 50 Hz
V
200
24
18
1,3 2,5
50 f
