Anbringen der Klemmenabdeckung
Montieren Sie die Klemmenabdek-
kung, indem Sie die Reihenfolge
des zuvor beschriebenen Ausbau-
verfahrens umkehren.

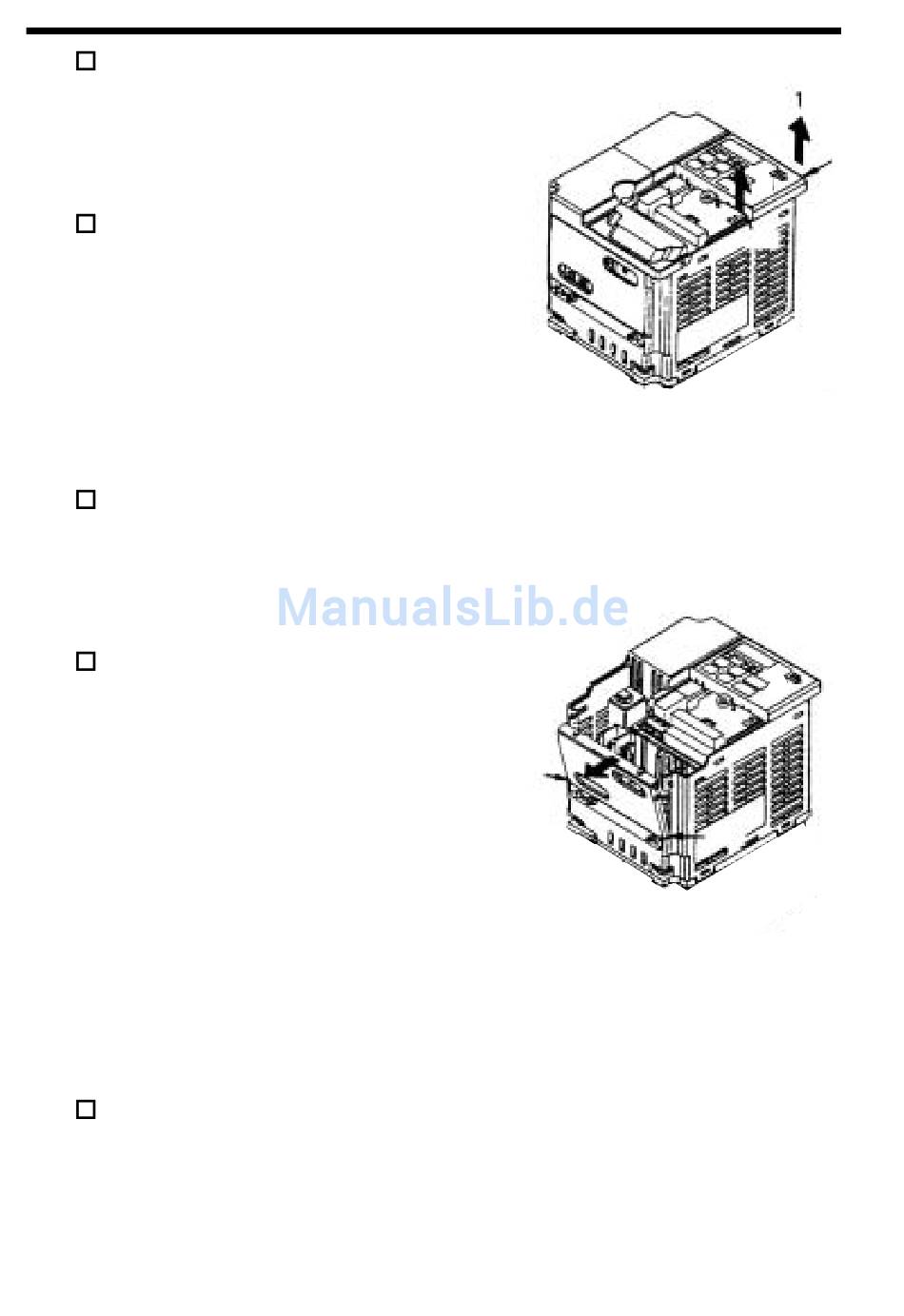

Abnehmen der digitalen
Bedienkonsole
Nachdem Sie die Frontabdek-
kung abgenommen haben
(anhand des Verfahrens auf
Seite 25), heben Sie die obere
und untere Seite (Abschnitt C)
der rechten Seite der digitalen
Bedienkonsole in Richtung 1 an.
Anbringen der digitalen Bedienkonsole
Montieren Sie die digitale Bedien-
konsole, indem Sie die Reihen-
folge des zuvor beschriebenen
Ausbauverfahrens umkehren.
Entfernen der unteren Abdeckung
• Frequenzumrichter der 200-V-
Klasse mit 1,1 KW oder mehr
und alle Frequenzumrichter der
400-V-Klasse:
Nachdem Sie die Frontabdek-
kung und die Klemmenabdek-
kung abgenommen haben,
klappen Sie die untere Abdek-
kung in Richtung 1, wobei der
Bereich A als Stützpunkt dient.
Anbringen der unteren Abdeckung
Montieren Sie die untere Abdek-
kung, indem Sie die Reihenfolge
des zuvor beschriebenen Ausbau-
verfahrens umkehren.
26
A
C
A
