Beispiel Für Dreiphasigen (400-V-Klasse, 1,5 Kw) Frequenzumrichter; Beispiel Für Dreiphasigen (200-V-Klasse, 0,55 Kw) Frequenzumrichter; Anordnung Der Leistungsklemmen - Omron VARISPEED V7 IP65 Bedienerhandbuch

Eingangspolarität-
Schalter
Kurzschlussbrücke

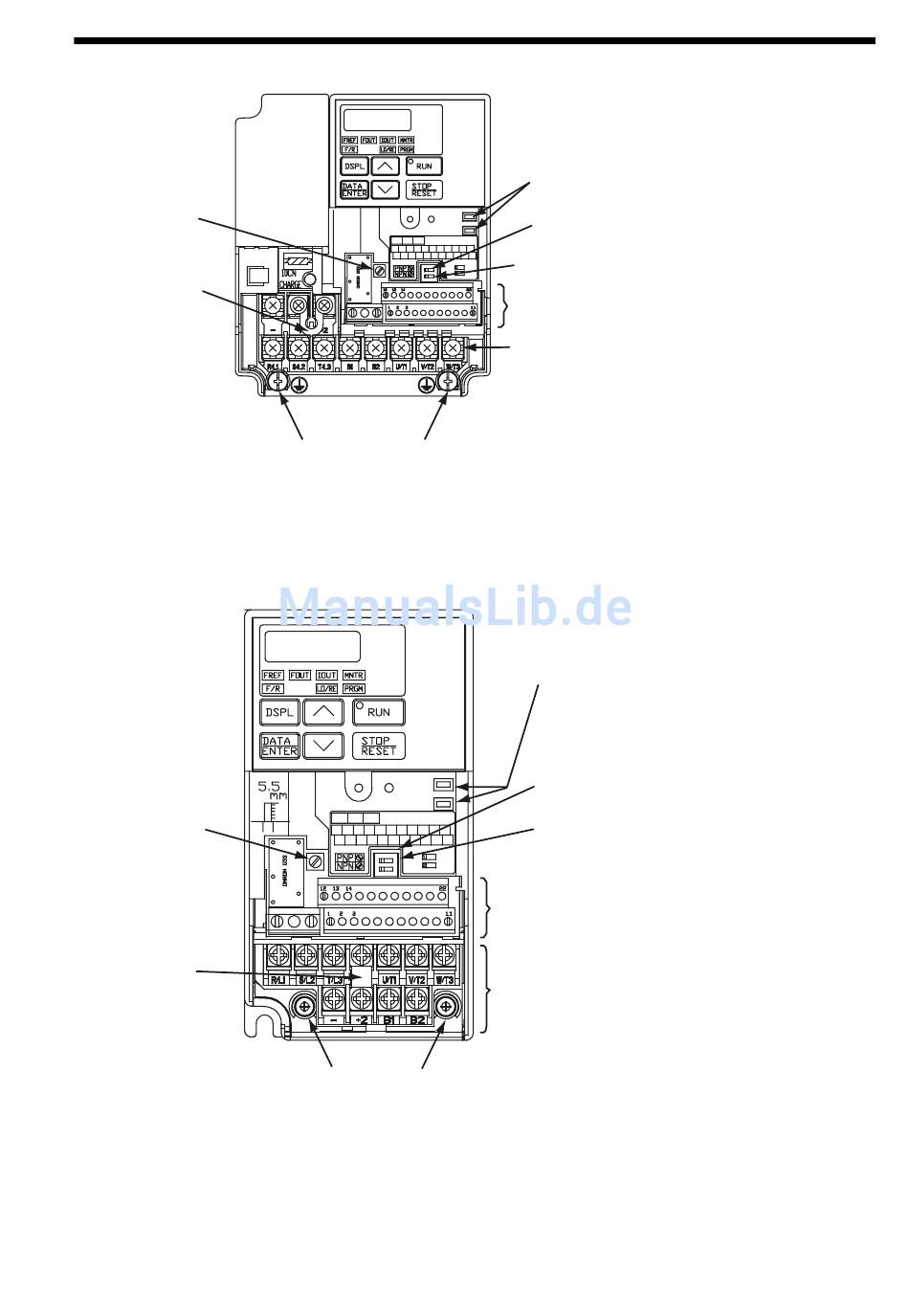

Beispiel für dreiphasigen (400-V-Klasse, 1,5 kW) Frequenzumrichter
Eingangspolarität-
Schalter
Kurzschluss-
brücke
Beispiel für dreiphasigen (200-V-Klasse, 0,55 kW) Frequenzumrichter

Anordnung der Leistungsklemmen

DIGITALE
BEDIENKONSOLE
JVOP-147
Erdungsklemmen
DIGITALE
BEDIENKONSOLE
JVOP-147
Erdungsklemmen
2 Identifizieren der Teile
Frequenzumrichter-
Betriebsstatusanzeigen
Abschlusswiderstandsschalter für
serielle Schnittstelle
Spannungs-/Strom-Schalter für
analogen Frequenzsollwert-Eingang
Steuerklemmenblock
Leistungsklemmenblock
Frequenzumrichter-Betriebsstatusanzeigen
Abschlusswiderstandsschalter für
serielle Schnittstelle
Spannungs-/Strom-Schalter für
analogen Frequenzsollwert-Eingang
Steuerklemmenblock
Leistungsklemmenblock
