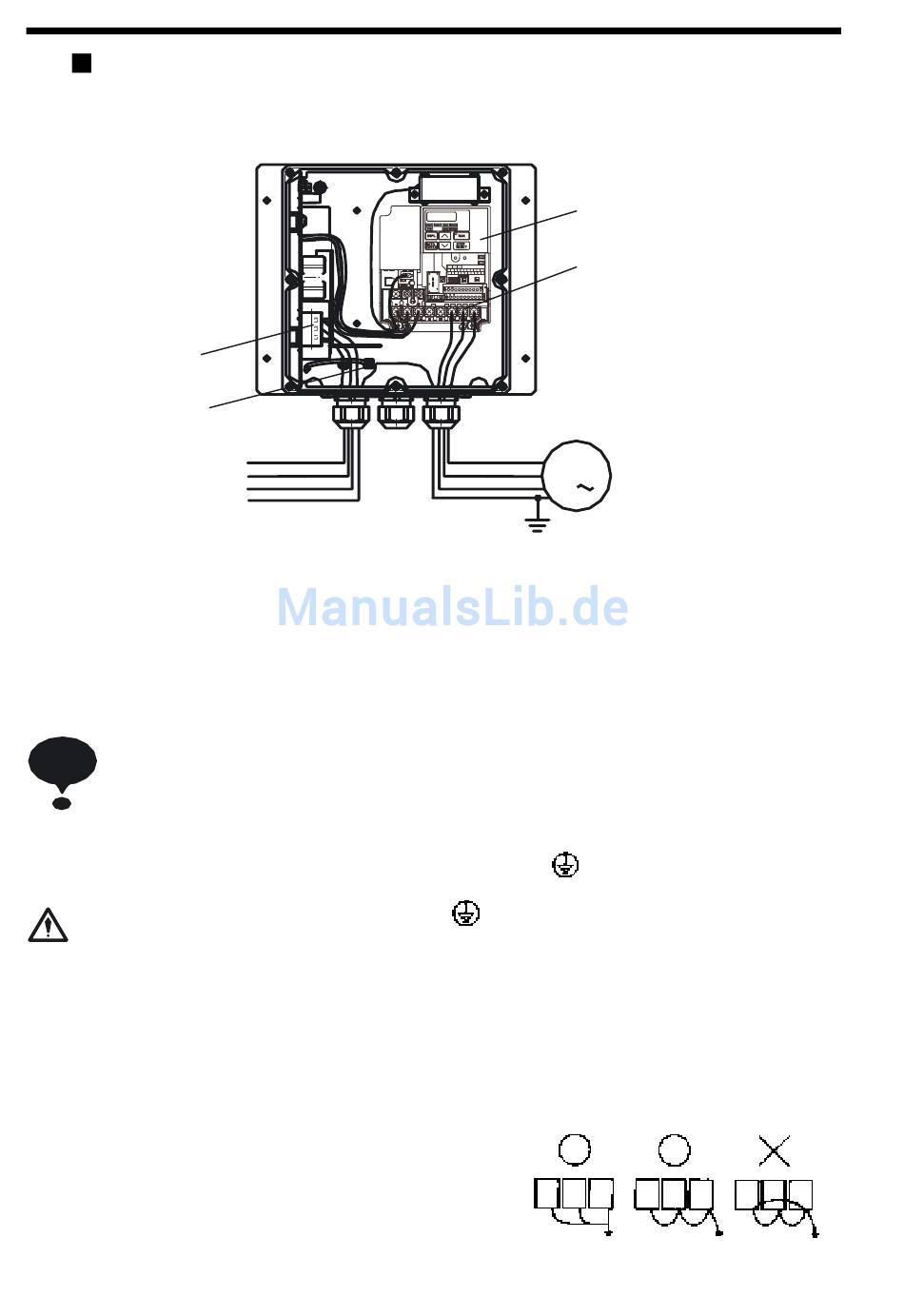

Verdrahtung der Leistungsklemmen
Verdrahtung der Leistungsklemmen
Eingangsfilter-
klemmen
Erdungs-
klemme
• Eingang Spannungsversorgung
1. Schließen Sie die Spannungsversorgungsleitung stets an die Ein-
gangsklemmen L1, L2 und L3 des Eingangsfilters an. Schließen
Sie diese auf keinen Fall an die Klemmen U/T1, V/T2, W/T3, B1,
B2, −, +1 oder +2 an. Der Frequenzumrichter könnte beschädigt
werden, wenn falsche Klemmen angeschlossen sind.
HINWEIS
• Erdung (Verwenden Sie die Erdungsklemme
VORSICHT
Bei Nichtbeachtung dieses Warnhinweises besteht die Gefahr
eines elektrischen Schlages und Brandgefahr.
Erden Sie den V7 IP65 auf keinen Fall an dieselbe Erdung wie
Schweißmaschinen, Motoren und andere elektrische Geräte.
Wenn mehrere V7 IP65-Fre-
quenzumrichter nebeneinan-
der verwendet werden, erden
Sie jeden Frequenzumrichter
wie in den folgenden Beispie-
len dargestellt. Vermeiden Sie
Schleifen im Erdungskabel.
32
L1
L2
L3
PE
Verwenden Sie für einphasige Frequenzumrichter stets
die Klemmen L und N des Eingangsfilters. Schließen
Sie die niemals die Eingangsklemmen R/L1, S/L2 und
T/L3 des Frequenzumrichters an.
Die Erdungsklemme
Vorschriften zur Erdung geerdet werden.
Beispiel eines dreiphasigen,
400-V-Frequenzumrichters mit
0,55kW
Frequenzumrichter
Motorklemmen
M
3
.)
muss stets gemäß der örtlichen
Gut
Gut
Schlecht
