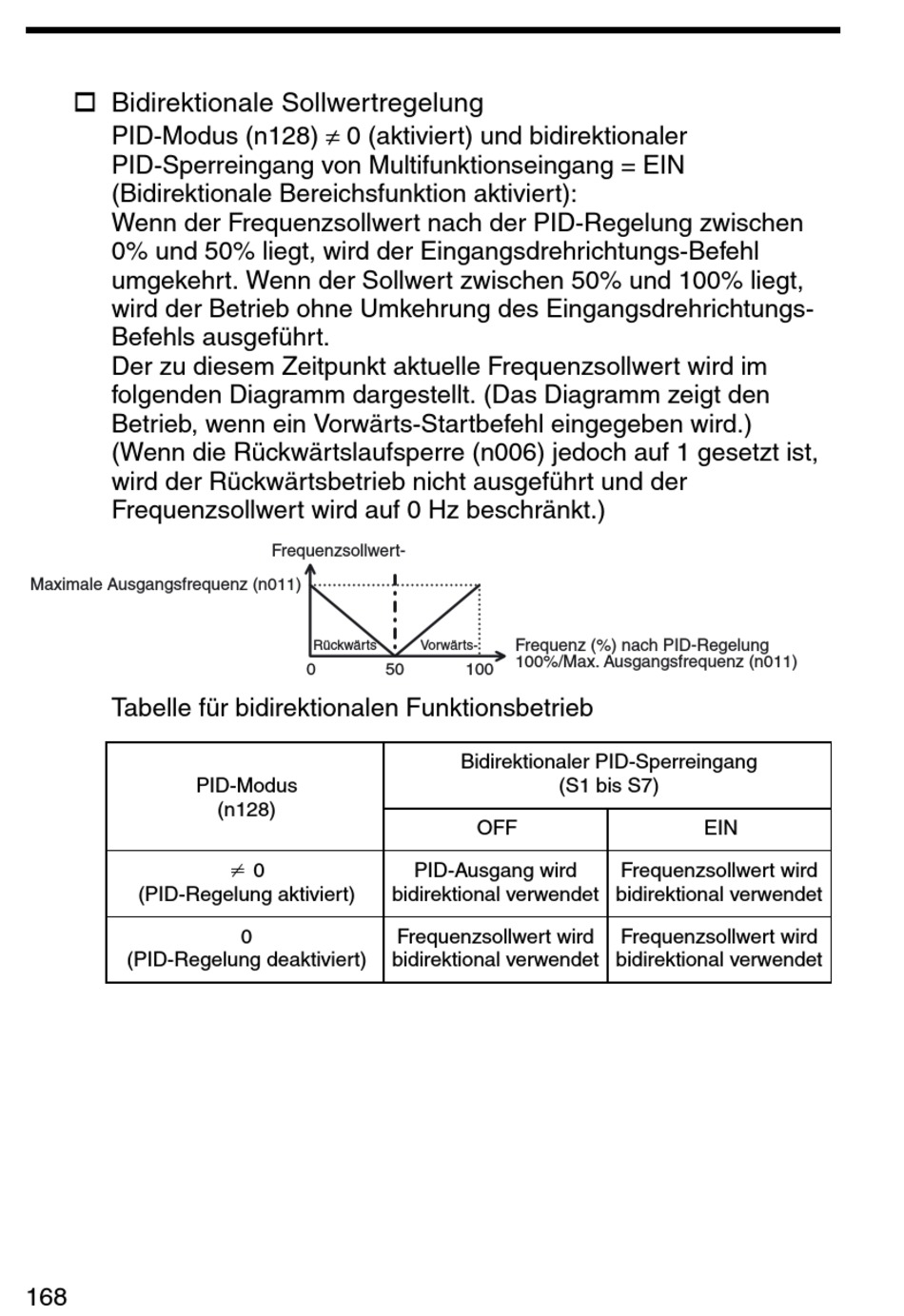

Bidirektionale Sollwertregelung
PID-Modus (n128) ≠ 0 (aktiviert) und bidirektionaler
PID-Sperreingang von Multifunktionseingang = EIN
(Bidirektionale Bereichsfunktion aktiviert):
Wenn der Frequenzsollwert nach der PID-Regelung zwischen
0% und 50% liegt, wird der Eingangsdrehrichtungs-Befehl
umgekehrt. Wenn der Sollwert zwischen 50% und 100% liegt,
wird der Betrieb ohne Umkehrung des Eingangsdrehrichtungs-
Befehls ausgeführt.
Der zu diesem Zeitpunkt aktuelle Frequenzsollwert wird im
folgenden Diagramm dargestellt. (Das Diagramm zeigt den
Betrieb, wenn ein Vorwärts-Startbefehl eingegeben wird.)
(Wenn die Rückwärtslaufsperre (n006) jedoch auf 1 gesetzt ist,
wird der Rückwärtsbetrieb nicht ausgeführt und der
Frequenzsollwert wird auf 0 Hz beschränkt.)
Maximale Ausgangsfrequenz (n011)
Tabelle für bidirektionalen Funktionsbetrieb
PID-Modus
(PID-Regelung aktiviert)
(PID-Regelung deaktiviert)
168
Frequenzsollwert-
Rückwärts
0
50
(n128)
K 0
0
Frequenz (%) nach PID-Regelung
Vorwärts-
100%/Max. Ausgangsfrequenz (n011)
100
Bidirektionaler PID-Sperreingang
(S1 bis S7)
OFF
PID-Ausgang wird
bidirektional verwendet
Frequenzsollwert wird
bidirektional verwendet
EIN
Frequenzsollwert wird
bidirektional verwendet
Frequenzsollwert wird
bidirektional verwendet
