Installieren/Entfernen von Komponenten
Ausbau und Einbau der digitalen Bedienkonsole und der Abdek-
kungen (es wird nur der integrierte Frequenzumrichter gezeigt,
nicht die gesamte IP65-Einheit)

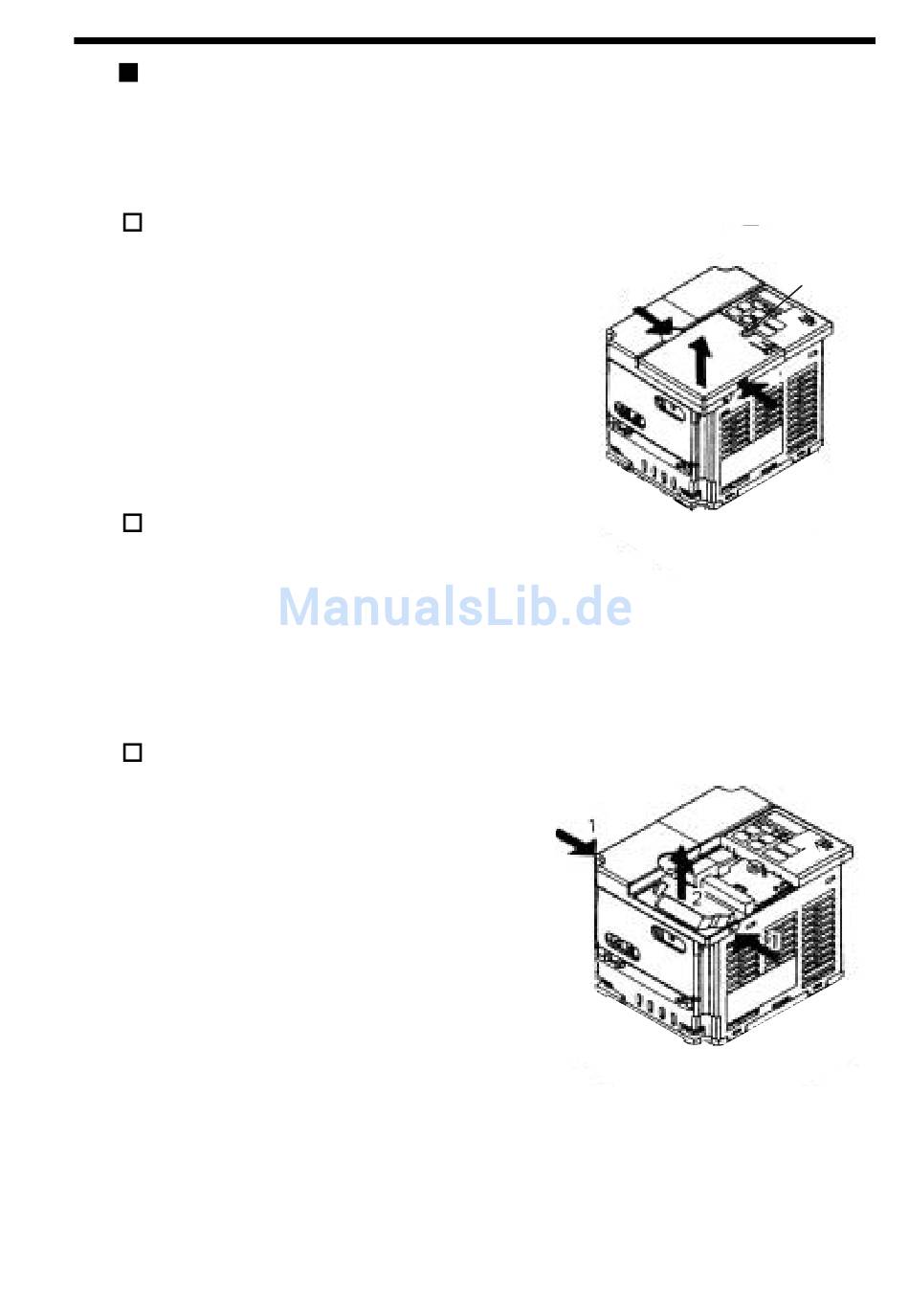

Abnehmen der Frontabdeckung
Lösen Sie die Schraube (Abschnitt A)
mit Hilfe eines Schraubendrehers
von der Frontabdeckung. (Damit die
Schraube nicht verloren geht, kann
sie nicht vollständig entfernt werden.)
Drücken Sie anschließend die rech-
ten und linken Seiten in Richtung 1
und heben Sie die Frontabdeckung
in Richtung 2 an.
Anbringen der Frontabdeckung
Montieren Sie die Frontabdeckung,
indem Sie die Reihenfolge des zuvor
beschriebenen Ausbauverfahrens
umkehren.
Entfernen der Klemmenabdeckung
• Frequenzumrichter der 200-V-
Klasse mit 1,1 KW oder mehr
und alle Frequenzumrichter der
400-V-Klasse:
Nachdem Sie die Frontabdek-
kung abgenommen haben,
drücken Sie die rechten und
linken Seiten der Klemmenab-
deckung in Richtung 1 und heben
Sie die Klemmenabdeckung in
Richtung 2 an.
3 Montage
1
2
1
A
25
