Stromsollwert-Auswahl
Nachdem der DIP-Schalter (V-I-Schalter von SW2) auf "I" umge-
schaltet wurde, drücken Sie auf der digitalen Bedienkonsole auf
PRGM
ein.
Stromsollwert (4 bis 20 mA): Parameter n004 = 3
Stromsollwert (0 bis 20 mA): Parameter n004 = 4

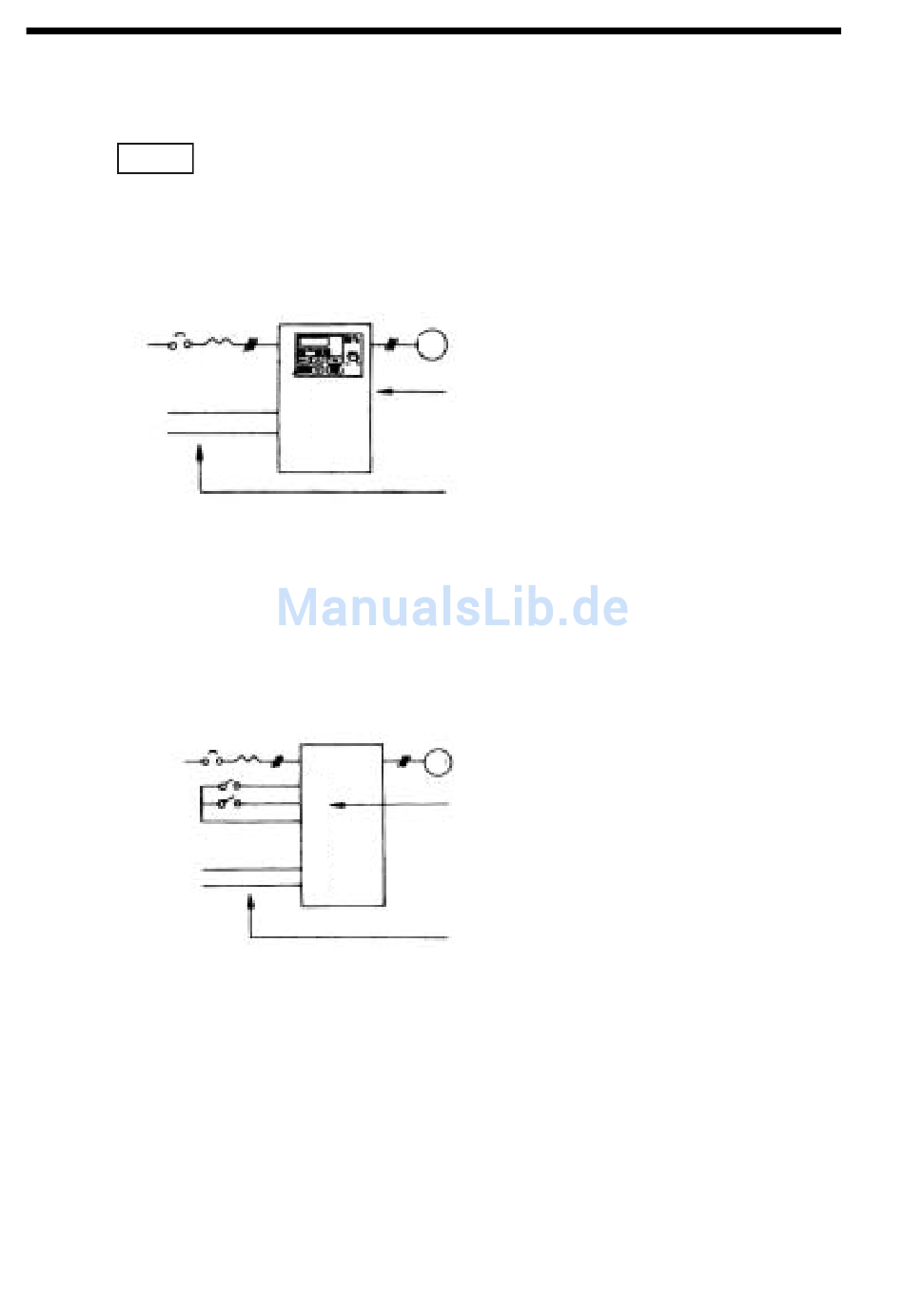

• Einstellung: n003 = 0
Strom-
sollwert
4 bis 20 mA
oder
0 bis 20 mA
(n004 = 3 oder 4)
• Einstellung: n003 = 1
Vorwärts Start/Stopp
Rückwärts Start/Stopp
Strom-
sollwert
4 bis 20 mA
oder
0 bis 20 mA
(n004 = 3 oder 4)
Die Frequenzsollwert-Verstärkung (n060)/-Offset (n061) kann
auch eingestellt werden, wenn die Stromsollwerteingabe ausge-
wählt ist. Einzelheiten hierzu finden Sie unter Einstellung des
Drehzahlsollwertsignals auf Seite 75.
128
und stellen Sie anschließend die folgenden Parameter
FS
FR
FC
S1
S2
SC
FS
FR
FC
Drücken Sie zum Starten und Stop-
pen des Frequenzumrichters die
IM
Tasten auf der digitalen Bedienkon-
sole. Schalten Sie den Vorwärts-
und Rückwärtsbetrieb um, indem
Sie die F/R-LED einstellen.
Stellen Sie die Frequenz über
das analoge Stromsignal [0 % bis
100 % (max. Frequenz)/4 bis
20 mA oder 0 bis 20 mA] ein,
das mit den Steuerklemmen ver-
bunden ist.
Schalten Sie den Start-/Stopp-Be-
trieb und Vorwärts-/Rückwärts-Be-
IM
trieb über die digitalen Eingänge.
Die Multifunktions-Eingangsklem-
men S1 und S2 sind jeweils für Vor-
wärts-Start/Stopp (n050=1) und
Rückwärts-Start/Stopp (n051=2)
eingestellt.
Stellen Sie die Frequenz über
das analoge Stromsignal [0 % bis
100 % (max. Frequenz)/4 bis 20mA
oder 0 bis 20 mA] ein, das mit der
Steuerklemme verbunden ist.
