• Wenn n141 auf 1 oder höher eingestellt ist:
n004 (Sollwertquelle) kann nicht auf 2, 3 oder 4 eingestellt
werden (Frequenzsollwert entsprechend von 0 bis 10 V, 4 bis
20 mA oder 0 bis 20 mA).
Wenn n128 (Auswahl der PID-Regelung) auf einen anderen
Wert außer 0 eingestellt ist (mit PID-Regelung), kann n164
(Auswahl des PID-Rückführungswerts) nicht auf 0, 1 oder 2
(Rückführungswerte entsprechend 0 bis 10 V, 4 bis 20 mA
oder 0 bis 20 mA) eingestellt werden.
• Konstante n141 kann nicht auf 1 eingestellt werden, wenn
n004 auf 2, 3 oder 4 und n128 auf 1 und n164 auf 0, 1 oder 2
eingestellt ist.

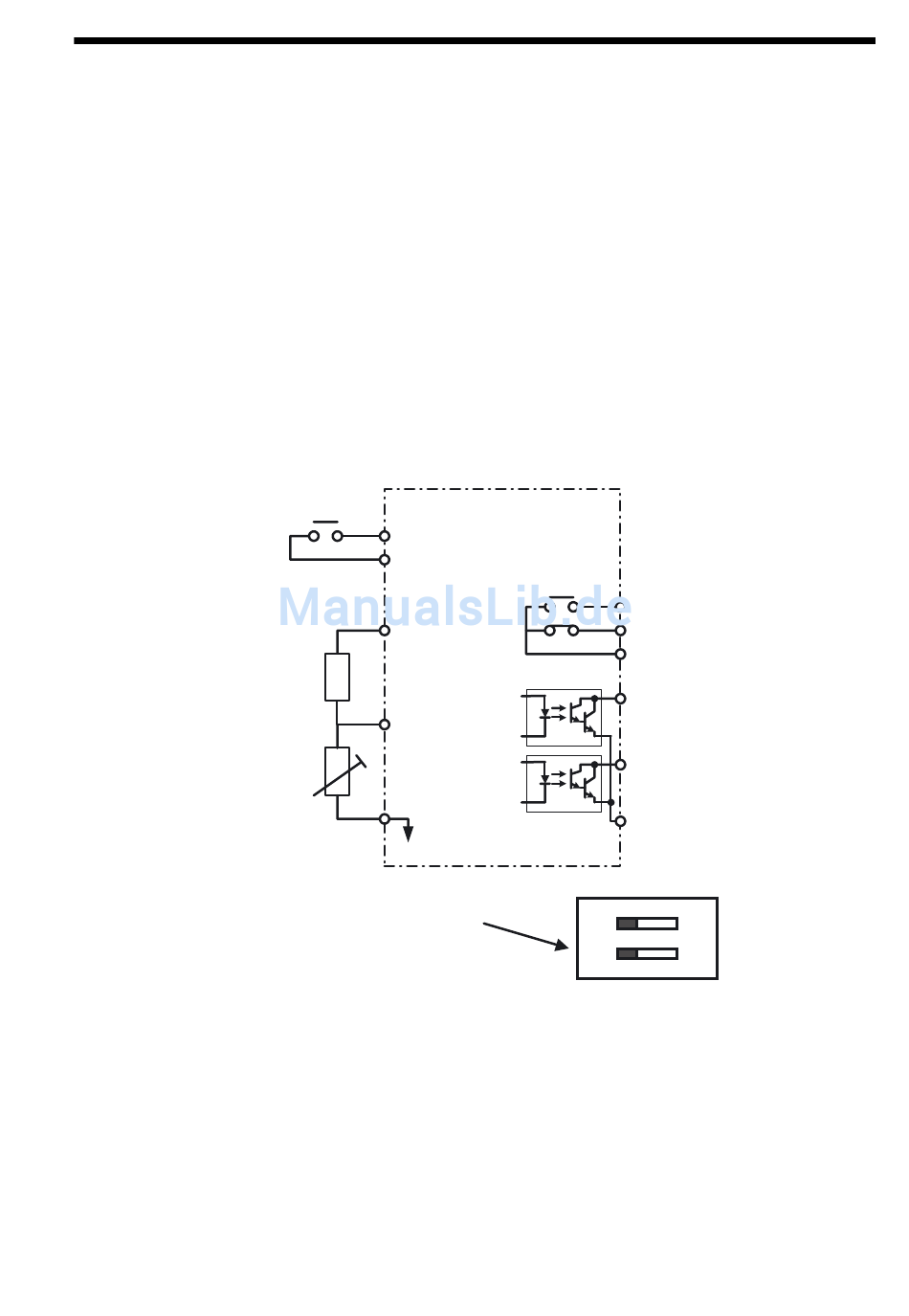

Klemmenanschlussdiagramm für Motorüberhitzungsschutz über
PTC-Thermistoreingänge
Multifunktions-
eingang
Spannungsteiler,
18 kΩ
PTC-Thermistor
Hinweis: Wenn der Motorüberhitzungs-
schutz über den PTC-Thermistor-
eingang ausgeführt wird, stellen
Sie den VI-Schalter (SW2) auf dem
DIP-Schalter der Steuerkarte auf V.
+V (+12 V)
FR
(0 bis 10 V:
20 kΩ)
FC
6 Programmierung
MA
Multifunktions
MB
ausgang
MC
P1
Multifunktions
P2
ausgang PHC
PC
SW2
OFF EIN
V I
141
