• Bremswiderstandsanschluss (optional)
VORSICHT
Verwenden Sie dasselbe Verfahren, um eine Bremswiderstandseinheit
anzuschließen.
Siehe Seite 225.
• Frequenzumrichterausgang
Schließen Sie die Motorklemmen an die Klemmen U/T1, V/T2 und
W/T3 an.

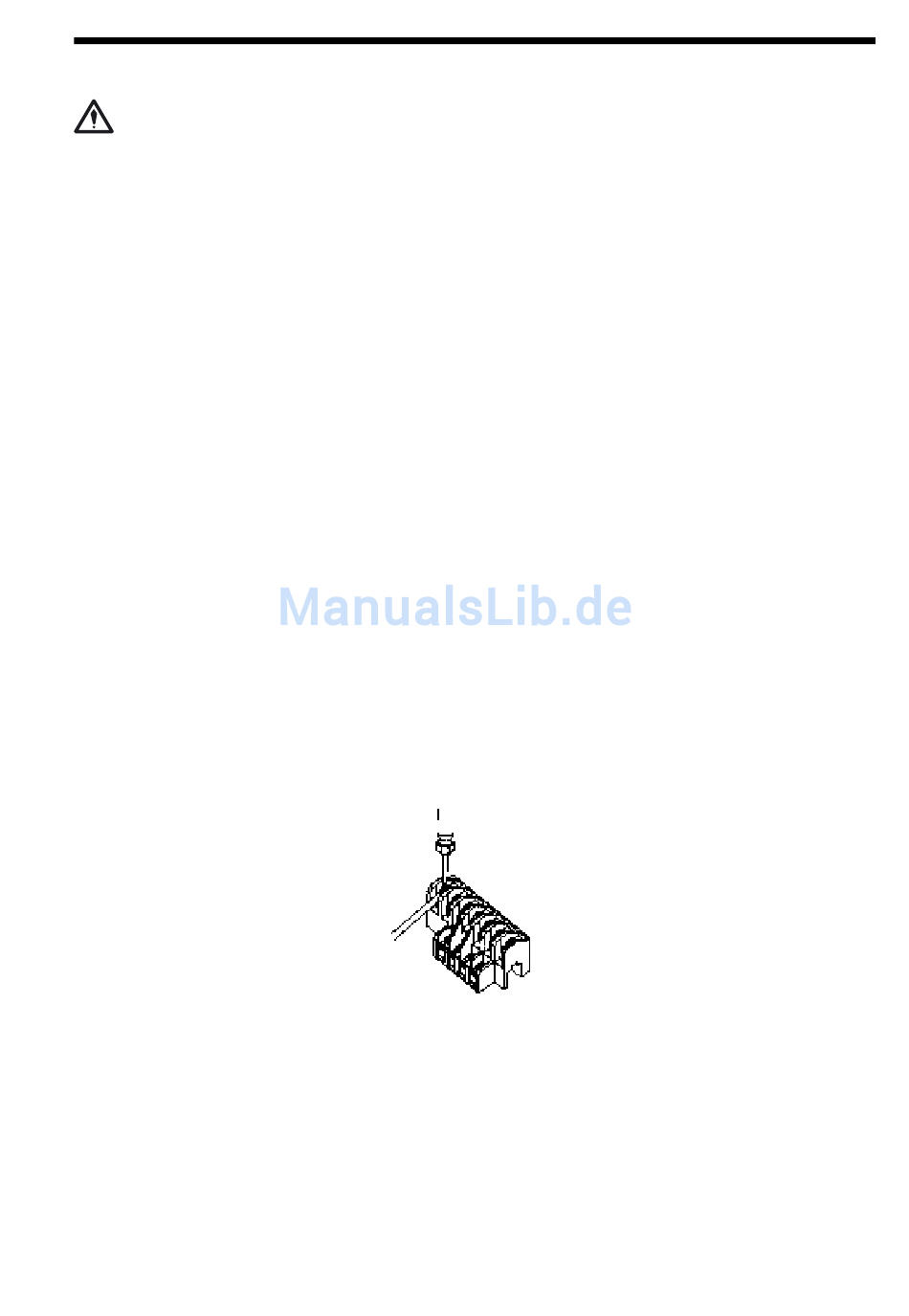

• Verdrahtung der Leistungsklemmen
Führen Sie die Kabel zum Anschließen durch die Verdrahtungsöffnun-
gen. Montieren Sie die Abdeckung immer in deren Ursprungsposition.
Verwenden Sie für den Anschluss einen Kreuzschlitzschraubendreher.
Zum Anschließen des Bremswiderstands entfer-
nen Sie die Schutzvorrichtung an den Klemmen
B1 und B2.
Installieren Sie ein thermisches Überlastrelais
zwischen dem Bremswiderstand und dem Fre-
quenzumrichter, um den Bremswiderstand vor
Überhitzung zu schützen. Dadurch wird eine
Sequenz hergestellt, mit der die Spannungsver-
sorgung bei einem Auslösekontakt des Thermo-
relais ausgeschaltet wird.
Bei Nichtbeachten dieses Warnhinweises besteht
Brandgefahr.
4 Verdrahtung
33
