Ausgangsfrequenz multipliziert mit der Frequenzsollwert-
Obergrenze (n033), ausgeführt.
Beispiel: Wenn n011 = 60 Hz, n140 = 50 Hz und n033 = 100%
wird der Betrieb mit 50 Hz durchgeführt, falls ein Festdreh-
zahl-Sollwert von 60 Hz versehentlich eingegeben wird und
Motor 2 ausgewählt ist.
3. Obergrenze (Obergrenze des Einstellbereichs) des Festdreh-
zahl-Sollwerts (n024 bis n032)
Die Obergrenze ist die max. Ausgangsfrequenz (n011) für
Motor 1 oder die max. Ausgangsfrequenz für Motor 2 (n140)
(je nachdem welcher Wert größer ist) multipliziert mit der Fre-
quenzsollwert-Obergrenze (n033).
4. Die Einstellwerte für die Beschleunigungs- und Verzögerungs-
zeiten (n019 bis n022) sind die Zeiten, die zum Erreichen der
aktuellen maximalen Ausgangsfrequenz erforderlich sind.
Beispiel: Wenn n011 = 60 Hz, n140 = 50 Hz und die Beschleu-
nigungszeit (Verzögerungszeit) = 10 s, dann beschleunigt
(verzögert) Motor 1 für 5 s und Motor 2 für 6 s, um von 0 Hz
auf 30 Hz zu beschleunigen (oder von 30 Hz auf 0 Hz abzu-
bremsen).

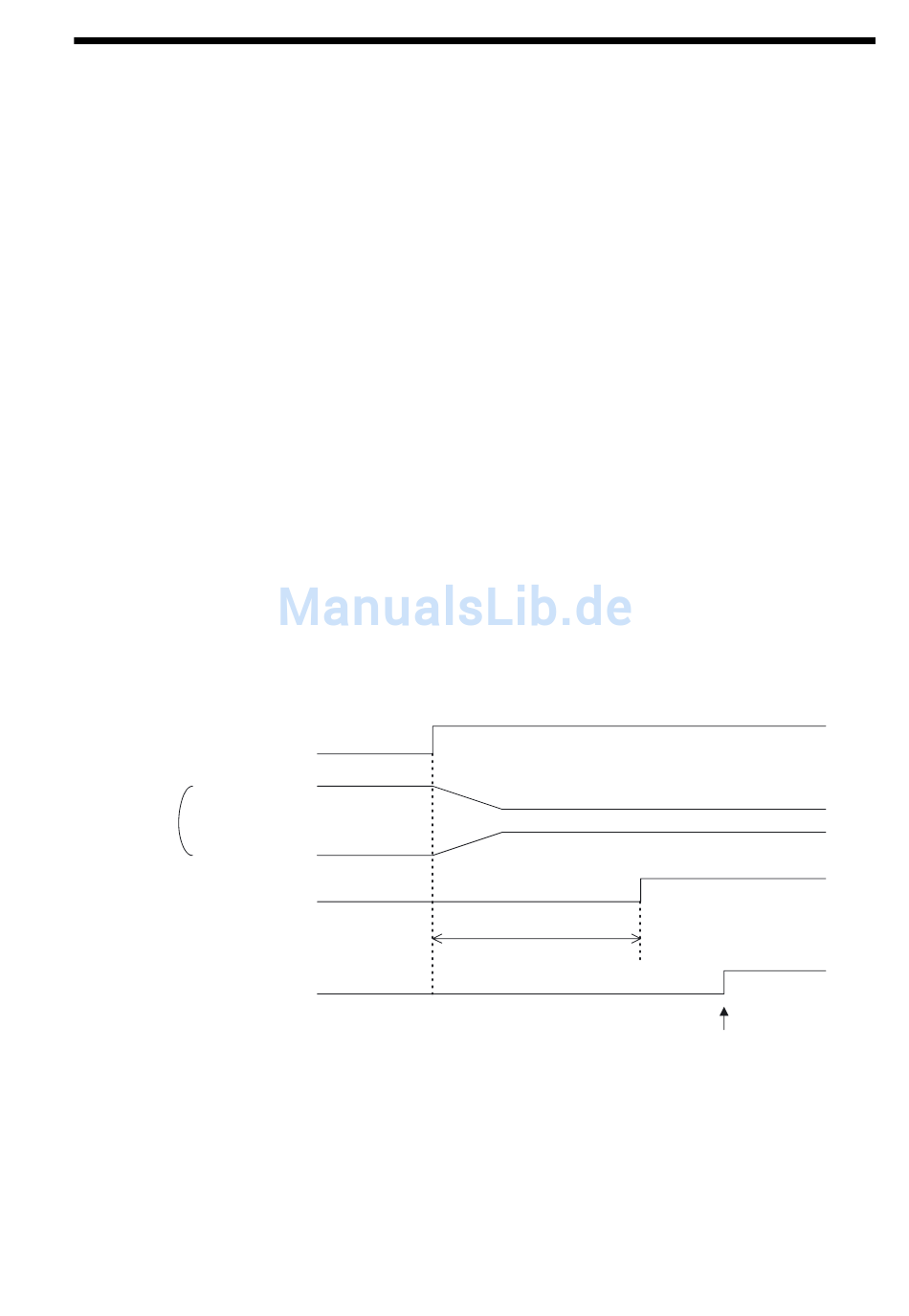

Zeitdiagramm für Umschaltung auf Motor 2
Beispiel für die Umschaltung von Motor 1 auf Motor 2
Motorumschalt-Befehl
M1-Betrieb
Kontakt für
Motorum-
schaltung
M2-Betrieb
Motorauswahl-Überwachung
Vorwärts-(Rückwärts-)
Startbefehl
Wenn der Vorwärts-(Rückwärts)Startbefehl eingeschaltet wird,
nachdem der Motorumschalt-Befehl eingeschaltet (oder ausge-
schaltet) wurde, jedoch bevor die Motorauswahl-Überwachung
einschaltet (oder ausschaltet), startet der Frequenzumrichteraus-
gang direkt nachdem der Motorauswahl-Überwachung einschal-
tet (oder ausschaltet).
OFF
OFF
OFF
OFF
Der Vorwärts-(Rückwärts-)Startbefehl wird eingeschaltet, nachdem der
Status von M1, M2 und die Motorauswahl-Überwachung überprüft wurden.
6 Programmierung
EIN
OFF
EIN
max. 50 ms
EIN
EIN
