Einstellung des Drehzahlsollwertsignals
Das Verhältnis zwischen dem Analogeingang und dem Frequenz-
sollwert kann eingestellt werden, um über den Analogeingang
FR/RC den Frequenzsollwert zu steuern.
Max. Ausgangsfrequenz X VERSTÄRKUNG
Max. Ausgangsfrequenz X OFFSET
1. Verstärkung für analogen Frequenzsollwert (n060)
Der Frequenzsollwert, der anliegt, wenn der Analogeingang
10 V (oder 20 mA) beträgt, kann in Einheiten von 1%
eingestellt werden. (Max. Ausgangsfrequenz n011=100%)
* Werkseinstellung: 100%
2. Offset für analogen Frequenzsollwert (n061)
Der Frequenzsollwert, der anliegt, wenn der Analogeingang
0 V (4 mA oder 0 mA) kann in Einheiten von 1% eingestellt
werden. (Max. Ausgangsfrequenz n011=100%)
* Werkseinstellung: 0%

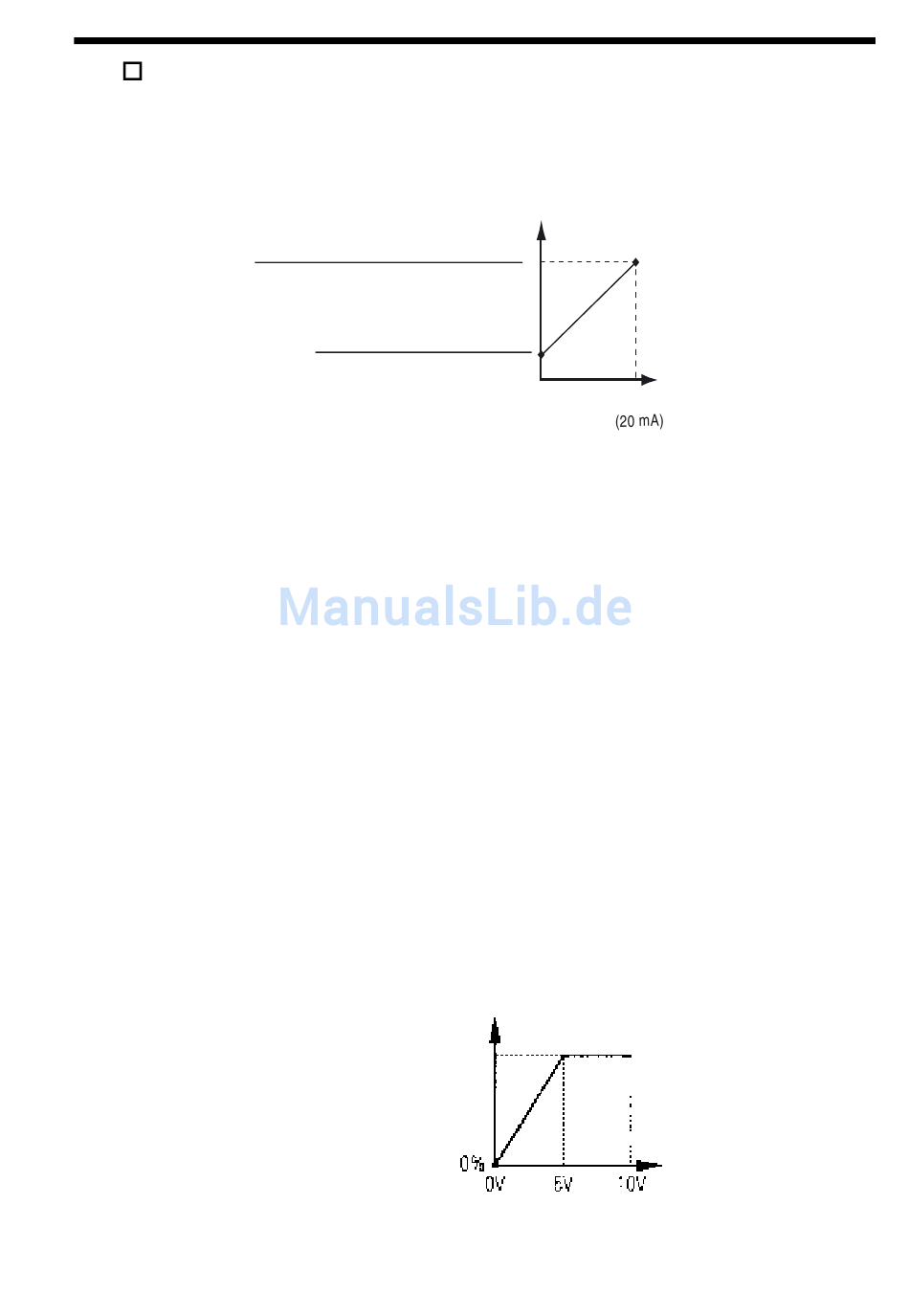

Typische Einstellungen
• Den Frequenzumrichter mit einem Frequenzsollwert von 0%
bis 100% bei einer Eingangsspannung von 0 bis 5 V betrei-
ben
Max. Frequenz (100%)
Verstärkung n060 = 200
Offset n061 = 0
Frequenzsollwert
100
100
0 V
(4 mA)
(0 mA)
( ) gibt den Wert an, wenn ein Strom-
sollwerteingang ausgewählt ist
6 Programmierung
10 V
(20 mA)
75
