Blockierschutz für den Motor (Stromgrenze)
Mit dieser Funktion werden die Ausgangsfrequenz und der Aus-
gangsstrom automatisch entsprechend der Last eingestellt, um
den Betrieb ohne Blockierung des Motors fortsetzen zu können.
Blockierschutz-Strompegel (Stromgrenze) bei Beschleuni-
gung (n093)
Stellt den Blockierschutz-Strompegel (Stromgrenze) bei
Beschleunigung in Einheiten von 1% ein. (Nennstrom des Fre-
quenzumrichters = 100%)
Werkseinstellung: 170%
Bei einer Einstellung von 200% wird der Blockierschutz (Strom-
grenze) bei Beschleunigung deaktiviert. Falls der Ausgangsstrom
den in (n093) eingestellten Wert während der Beschleunigung
überschreitet, stoppt die Beschleunigung und die Frequenz wird
gehalten. Falls der Ausgangsstrom den in n093, eingestellten
Wert erreicht, startet die Beschleunigung.

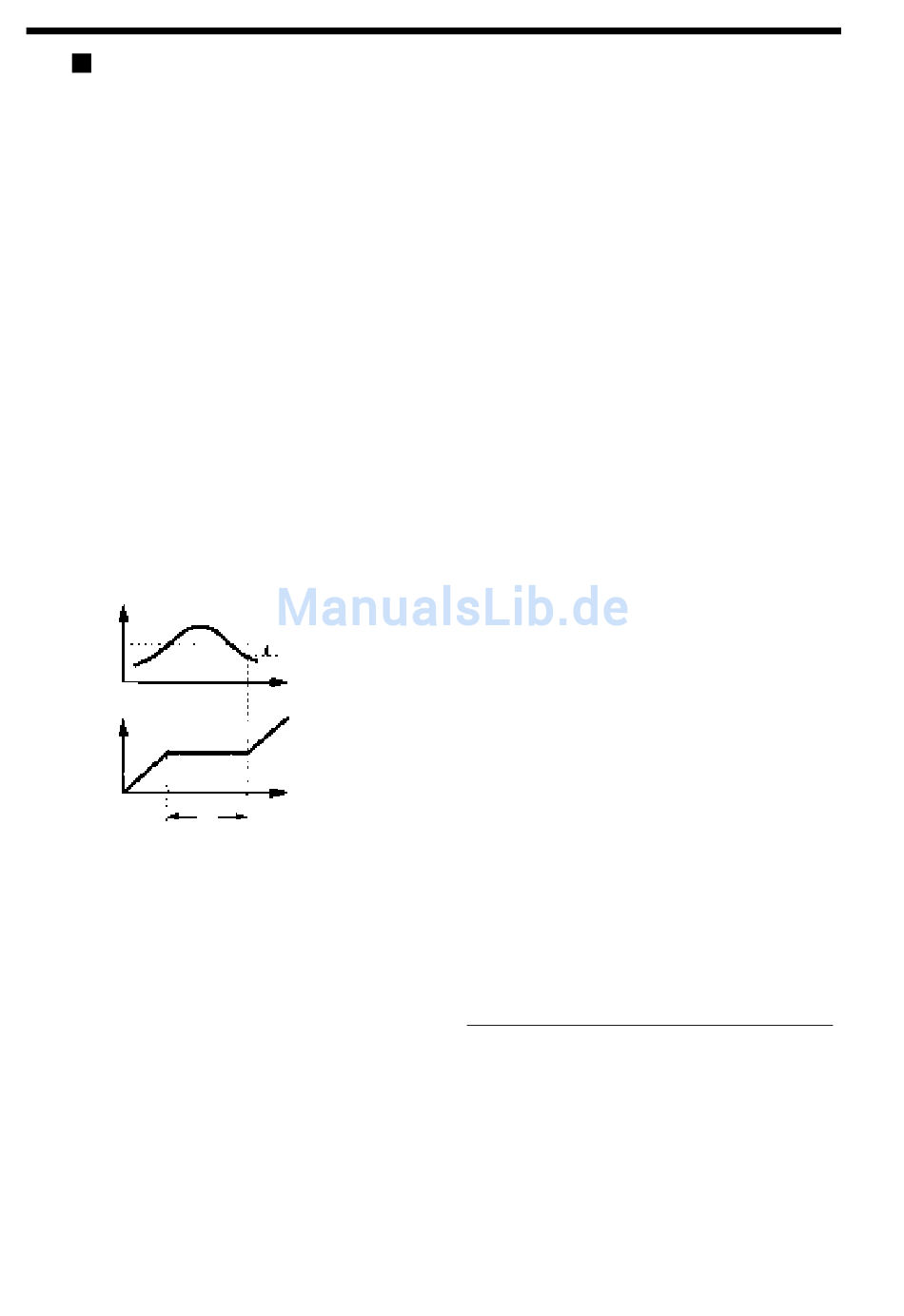

Motorstrom
n093
Ausgangs-
frequenz
Im Feldschwächbereich (Ausgangsfrequenz > Ausgangsfre-
quenz bei max. Spannung (n013)) wird der Blockierschutz-
Strompegel (Stromgrenze) bei Beschleunigung automatisch
anhand der folgenden Gleichung herabgesetzt.
Blockierschutz bei Beschleunigung im Konstantenausgangsbereich =
Blockierschutz-Strompegel bei Beschleunigung (n093) ×
132
1
*
: Stoppt die Beschleunigung, um eine Blockierung
* 2
Zeit
2
*
: Die Rückfallweite (Hysterese) des Blockierschutzes
Zeit
* 1
des Motors zu verhindern.
während der Beschleunigung beträgt ca. 5% des
Frequenzumrichter-Nennstroms.
Ausgangsfrequenz bei max. Spannung (n013)
Ausgangsfrequenz
