Überlegungen zur mechanisch...
Baugröße
E1h
E2h
E3h
E4h
Tabelle 9.2 Luftdurchsatz

9.6 Leistungsreduzierung

Die Leistungsreduzierung wird zur Reduzierung des
Ausgangsstroms in bestimmten Situationen verwendet,
wodurch vermieden wird, dass der Frequenzumrichter im
Schaltschrank übermäßige Wärme erzeugt. Ziehen Sie eine
Leistungsreduzierung in Betracht, wenn eine der folgenden
Bedingungen vorhanden ist:
•
Betrieb mit niedriger Drehzahl
•
Niedriger Luftdruck (große Höhenlagen).
•
Hohe Umgebungstemperatur
•
Hohe Taktfrequenz.
•
9 9
Lange Motorkabel
•
Kabel mit großem Querschnitt
Wenn diese Bedingungen vorherrschen, empfiehlt Danfoss
die Verwendung einer größeren Leistungsgröße.
9.6.1 Leistungsreduzierung für Betrieb mit
niedriger Drehzahl
Wenn ein Motor an den Frequenzumrichter angeschlossen
ist, muss für eine ausreichende Motorkühlung gesorgt sein.
Der Grad der Kühlung hängt von der Last am Motor sowie
von der Betriebsdrehzahl und -dauer ab.
Anwendungen mit konstantem Drehmoment
In Anwendungen mit konstantem Drehmoment kann im
niedrigen Drehzahlbereich ein Problem auftreten. Bei
Anwendungen mit konstantem Drehmoment kann es bei
niedriger Drehzahl aufgrund einer geringeren Kühlleistung
des Motorlüfters zu einer Überhitzung des Motors
kommen.
Soll der Motor kontinuierlich mit einer Drehzahl laufen, die
weniger als die Hälfte der Nenndrehzahl beträgt, so muss
72
Türlüfter/Dachlüfter Kühlkörperlüfter
3
[m /h (cfm)] [m
510 (300) 994 (585)
552 (325) 1053–1206 (620–710)
595 (350) 994 (585)
629 (370) 1053–1206 (620–710)
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 302
dem Motor zusätzliche Kühlluft zugeführt werden. Falls
keine zusätzliche Kühlluft zugeführt werden kann, können
3
/h (cfm)]
Sie stattdessen einen für Anwendungen mit geringer
Drehzahl/konstantem Drehmoment ausgelegten Motor
verwenden.
Anwendungen mit variablem (quadratischem)
Drehmoment
Eine zusätzliche Kühlung oder Leistungsreduzierung des
Motors ist in Anwendungen mit variablem Drehmoment
nicht erforderlich, bei denen das Drehmoment in quadra-
tischer und die Leistung in kubischer Beziehung zur
Drehzahl steht. Zentrifugalpumpen und -lüfter sind
gängige Anwendungen mit variablem Drehmoment.
9.6.2 Leistungsreduzierung aufgrund von
niedrigem Luftdruck
Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft
ab.
Bei oder unterhalb einer Höhe von 1000 m (3281 ft) ist
keine Leistungsreduzierung erforderlich. Oberhalb von
1000 m (3281 ft) muss die Umgebungstemperatur (T
oder der max. Ausgangsstrom (I
Siehe Abbildung 9.2.
Max.I (%)
out
at T
AMB, MAX
100%
96%
92%

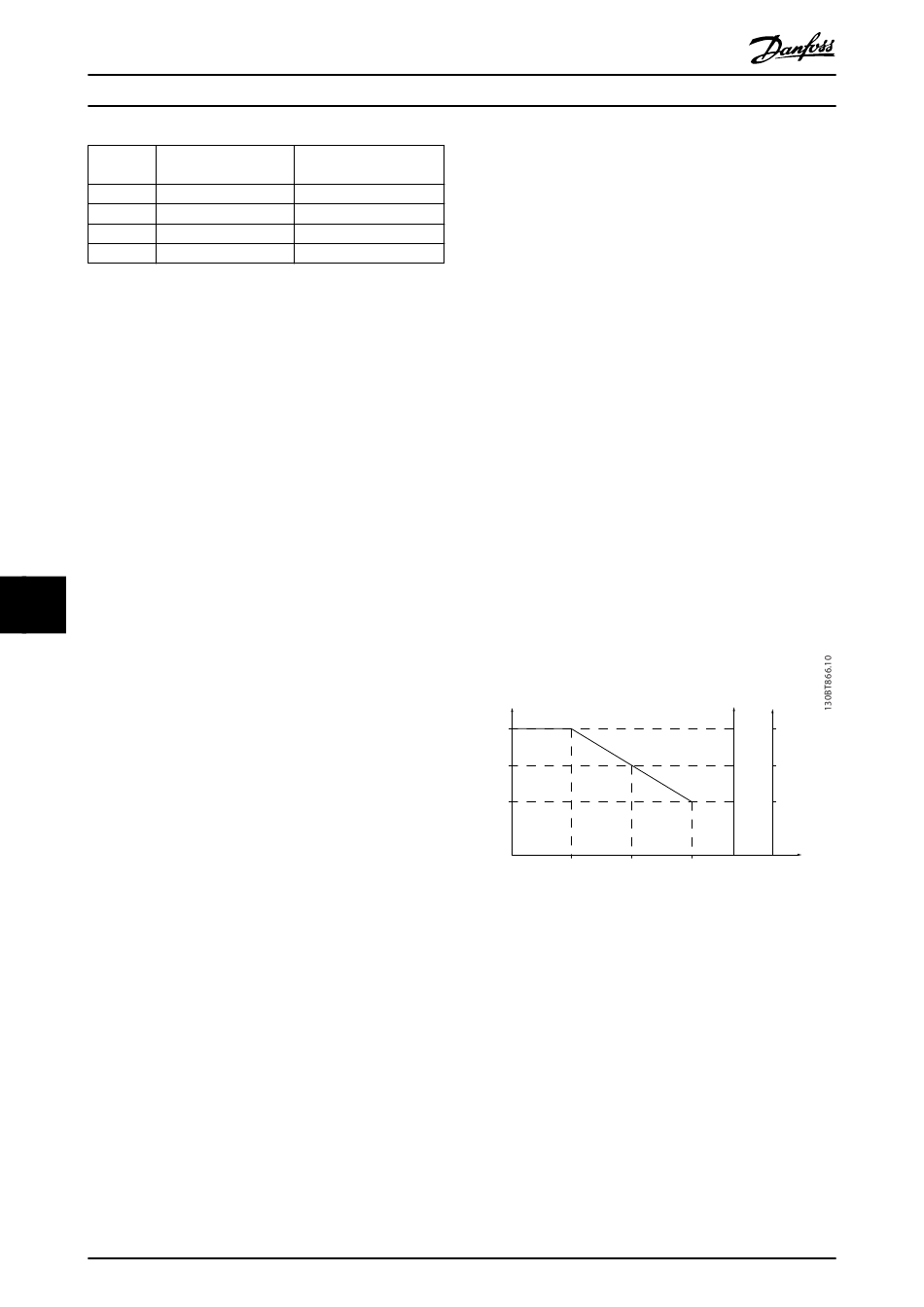

Abbildung 9.2 Höhenabhängige Ausgangsstromreduzierung
bei T
AMB, MAX
Abbildung 9.2 zeigt, dass bei 41,7 °C (107 °F) 100 % des
Ausgangsnennstroms verfügbar sind. Bei 45 °C (113 °F)
(T , MAX - 3 K) sind 91 % des Ausgangsnennstroms
AMB
verfügbar.
) reduziert werden.
MAX
T
AMB, MAX
at 100% I
HO
0 K
-3 K
-6 K
1 km 2 km 3 km
Altitude (km)
)
AMB
out
NO
-5 K
-8 K
-11 K
MG38C103
