6 Anwendungsbeispiele

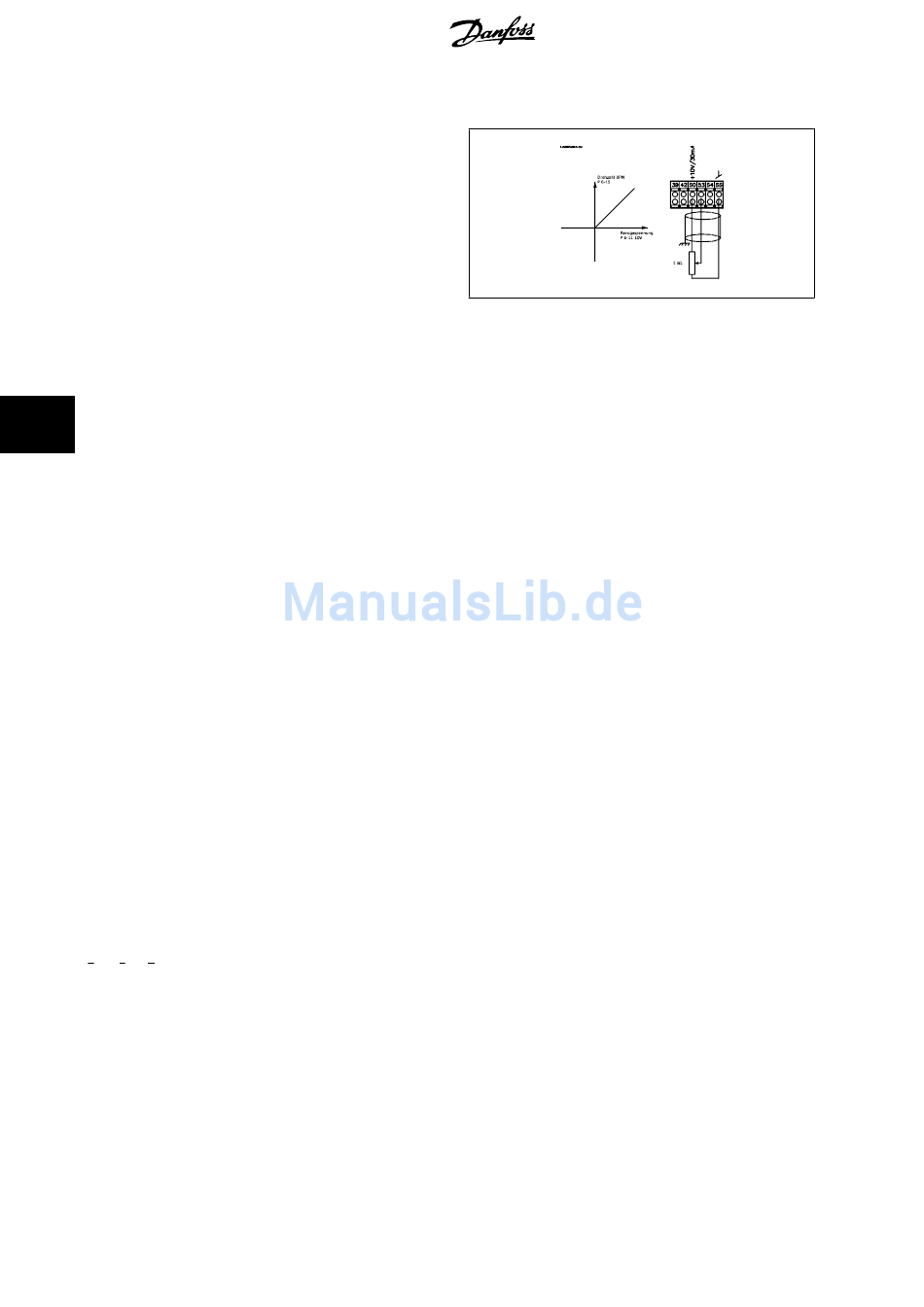

6.1.3 Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer.
Par. 3-15 Variabler Sollwert 1
Klemme 53 Skal. Min.Spannung
Par. 6-10
Klemme 53 Skal. Max.Spannung
Par. 6-11
Klemme 53 Skal. Min.-Soll/Istwert
Par. 6-14
Par. 6-15 Klemme 53 Skal. Max.-Soll/Istwert
Schalter S201 = AUS (U)

6.1.4 Automatische Motoranpassung (AMA)

6
Die AMA ist ein Testalgorithmus, der die elektrischen Motorparameter Motorparameter bei einem Motor im Stillstand misst. Dies bedeutet, dass die AMA
an sich kein Drehmoment erzeugt.
AMA lässt sich vorteilhaft bei der Inbetriebnahme von Anlagen und bei der Optimierung der Anpassung des Frequenzumrichters an den benutzten Motor
einsetzen. Diese Funktion wird insbesondere dann eingesetzt, wenn die Werkseinstellung nicht für den angeschlossenen Motor gilt.
Autom. Motoranpassung
Par. 1-29
wobei lediglich der Statorwiderstand Rs ermittelt wird.
Eine komplette AMA kann von ein paar Minuten bei kleinen Motoren bis ca. 15 Minuten bei großen Motoren dauern.
Einschränkungen und Bedingungen:
• Damit die AMA die Motorparameter optimal bestimmen kann, müssen die korrekten Typenschilddaten in Par. 1-20
Motordrehrichtungsprüfung
Par. 1-28
• Zur besten Anpassung des Frequenzumrichters wird die AMA an einem kalten Motor durchgeführt. Wiederholter AMA-Betrieb kann zu einer
Erwärmung des Motors führen, was wiederum eine Erhöhung des Statorwiderstands Rs bewirkt. Normalerweise ist dies jedoch nicht kritisch.
• AMA ist nur durchführbar, wenn der Motornennstrom mindestens 35 % des Ausgangsnennstroms des Frequenzumrichters beträgt. AMA kann
für einen einzelnen überdimensionierten Motor durchgeführt werden.
• Bei installiertem Sinusfilter ist es möglich, einen reduzierten AMA-Test auszuführen. Von einer kompletten AMA mit Sinusfilter ist abzuraten. Soll
eine Komplettanpassung vorgenommen werden, so kann das Sinusfilter überbrückt werden, während eine komplette AMA durchgeführt wird.
Nach Abschluss der AMA wird das Sinusfilter wieder dazugeschaltet.
• Bei parallel geschalteten Motoren ist eine reduzierte AMA durchzuführen.
• Eine komplette AMA ist bei Synchronmotoren nicht ratsam. Werden Synchronmotoren eingesetzt, führen Sie eine reduzierte AMA aus und stellen
Sie die erweiterten Motordaten manuell ein. Die AMA-Funktion kann nicht für permanenterregte Motoren benutzt werden.
• Während einer AMA erzeugt der Frequenzumrichter kein Motordrehmoment. Während einer AMA darf jedoch auch die Anwendung kein Anlaufen
der Motorwelle hervorrufen, was z. B. bei Ventilatoren in Lüftungssystemen vorkommen kann. Dies stört die AMA-Funktion.

6.1.5 Smart Logic Control

Smart Logic Control (SLC) ist eine neue praktische Funktion beim VLT HVAC Drive-Frequenzumrichter.
In Anwendungen, in denen eine SPS eine einfache Sequenz generiert, kann der SLC von der Hauptsteuerung elementare Aufgaben übernehmen.
SLC ist ausgelegt, bei Ereignissen, die zum Frequenzumrichter gesendet oder in ihm generiert werden, Aktionen auszuführen. Der Frequenzumrichter
führt anschließend die voreingestellte Aktion aus.

6.1.6 Programmierung des Smart Logic Controller

Smart Logic Control (SLC) ist im Wesentlichen eine Folge benutzerdefinierter Aktionen (siehe Par. 13-52
werden, wenn das zugehörige
122
[1] = Analogeingang 53
= 0 Volt
= 10 Volt
= 0 UPM
= 1500 UPM
bietet die Wahl zwischen einer kompletten AMA mit Ermittlung aller elektrischen Motorparameter und reduzierter AMA,
eingegeben werden.
Ereignis (siehe Par. 13-51 SL-Controller Ereignis
MG.11.B9.03 - VLT
Projektierungshandbuch für VLT
SL-Controller Aktion
[x]) durch den SLC als WAHR ermittelt wird.
® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Motornennleistung [kW]
bis
[x]), die vom SLC ausgeführt
