Produktübersicht
Lange Steuerleitungen und Analogsignale können in
seltenen Fällen aufgrund von Störungen in den Netzkabeln
2 2 zu Brummschleifen mit 50 Hz führen. In diesem Fall kann
es erforderlich sein, die Abschirmung zu durchbrechen
oder einen 100-nF-Kondensator zwischen Abschirmung
und Gehäuse einzubauen. Schließen Sie die Digital- und
Analogein- und -ausgänge aufgeteilt nach Signalart an die
Bezugspotenziale (Klemme 20, 55, 39) an, um Fehlerströme
auf dem Massepotenzial zu verhindern. Zum Beispiel kann
durch Schalten am Digitaleingang das Analogeingangs-
signal gestört werden.
20
18
12
20
18
12

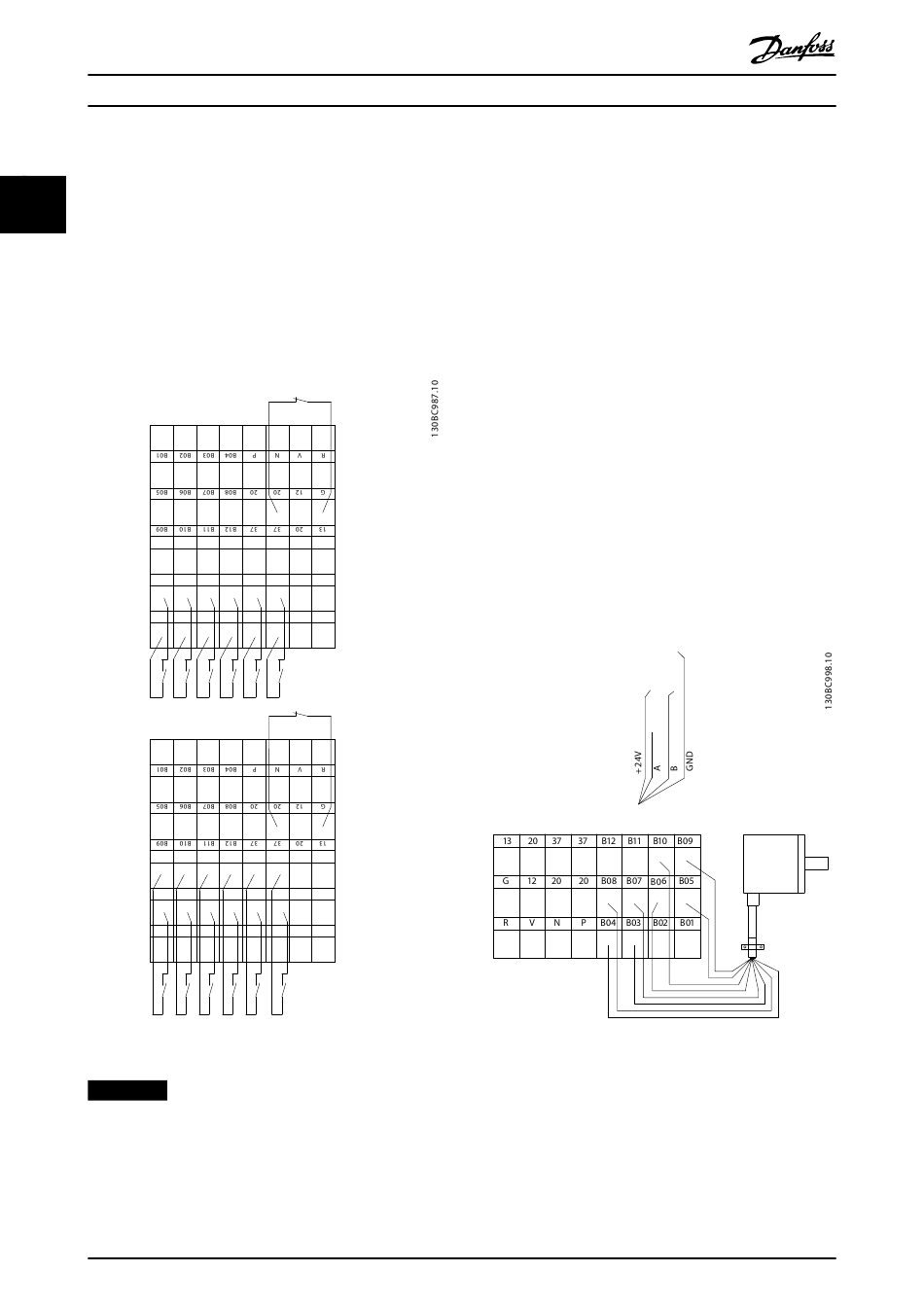

Abbildung 2.20 Eingangspolarität der Steuerklemmen
HINWEIS
Zur Einhaltung der Vorgaben der EMV-Emissionsrichtlinie
werden abgeschirmte Kabel empfohlen. Bei Verwendung
eines ungeschirmten Kabels siehe Kapitel 2.9.7 EMV-
Prüfergebnisse für weitere Informationen.
32
VLT
Safe
torque off
20 20 20 20 20 55 42
19 27 29 32 33 50 54
12 12 12 12 12 55 53
PNP (Source)
Digital input wiring
Safe
torque off
20 20 20 20 20 55 42
19 27 29 32 33 50 54
12 12 12 12 12 55 53
NPN (Sink)
Digital input wiring
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
Decentral Drive FCD 302

2.5.5 Relaisausgang

Der Relaisausgang mit den Klemmen 01, 02, 03 und 04, 05,
06 hat eine Kapazität von maximal 240 V AC, 2 A. Minimal
24 V DC, 10 mA oder 24 V AC, 100 mA. Kann zur Anzeige
des Status und Warnungen verwendet werden. Die beiden
Relais befinden sich auf der Installationskarte. Ihre
Programmierung erfolgt durch Parametergruppe 5–4* Relais.
Die Relais haben Kontakte der Form C, d. h. Wechsel-
kontakte. Die Kontakte jedes Relais sind für eine maximale
Last von 240 V AC bei 2 A ausgelegt.
Relais 1
•
Klemme 01: Allgemein
•
Klemme 02: Schließer 240 V AC
•
Klemme 03: Öffner 240 V AC
Relais 2
•
Klemme 04: Allgemein
•
Klemme 05: Schließer 240 V AC
•
Klemme 06: Öffner 240 V AC
Relais 1 und Relais 2 werden in Parameter 5-40 Relais-
funktion, Parameter 5-41 Ein Verzög., Relais und
Parameter 5-42 Aus Verzög., Relais programmiert.
Abbildung 2.21 Relaisanschluss
Z
A
/Z
/A
B
+5V
/B
GND
