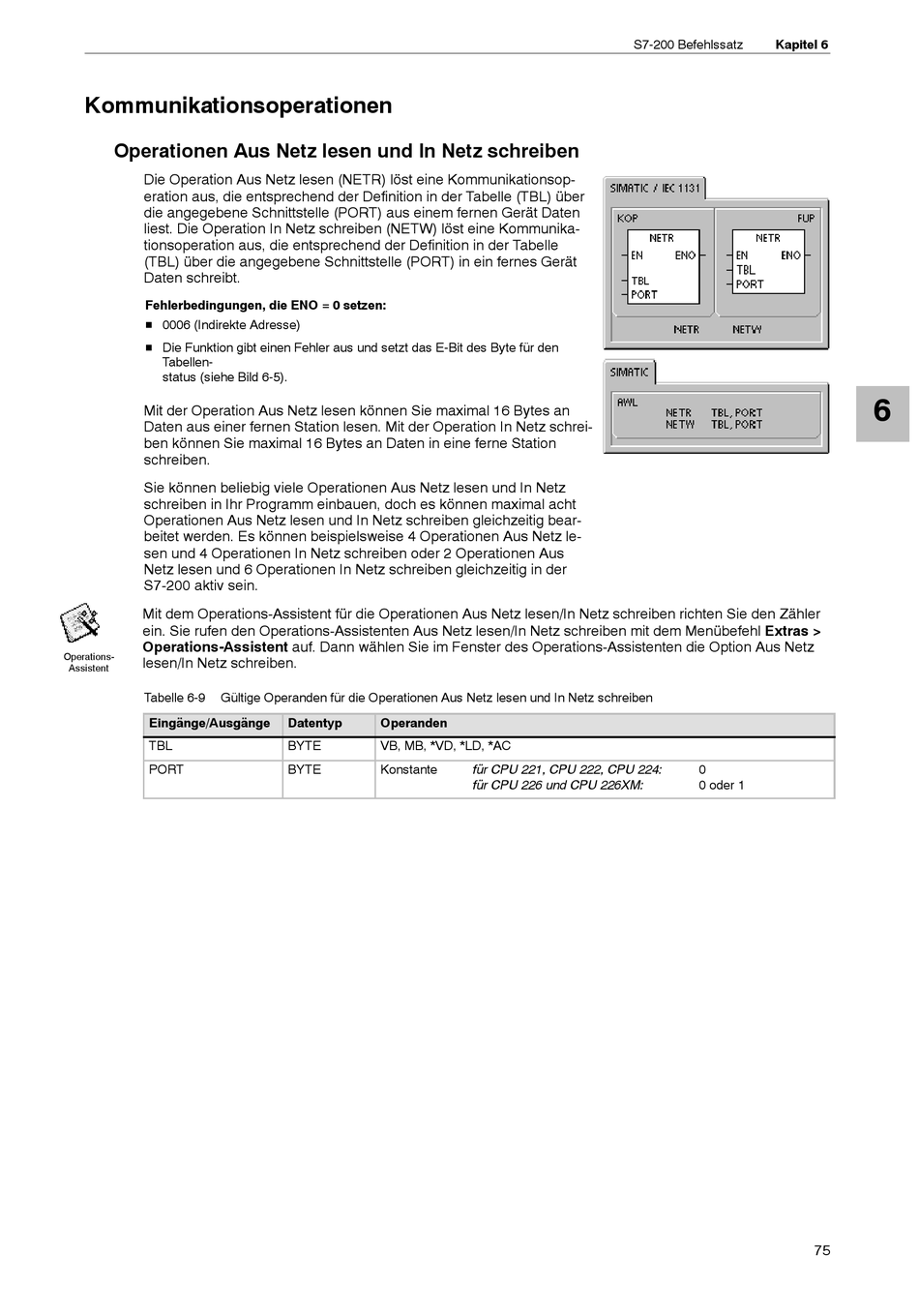

Kommunikationsoperationen

Operationen Aus Netz lesen und In Netz schreiben

Die Operation Aus Netz lesen (NETR) löst eine Kommunikationsop-
eration aus, die entsprechend der Definition in der Tabelle (TBL) über
die angegebene Schnittstelle (PORT) aus einem fernen Gerät Daten
liest. Die Operation In Netz schreiben (NETW) löst eine Kommunika-
tionsoperation aus, die entsprechend der Definition in der Tabelle
(TBL) über die angegebene Schnittstelle (PORT) in ein fernes Gerät
Daten schreibt.
Fehlerbedingungen, die ENO = 0 setzen:
H 0006 (Indirekte Adresse)
H Die Funktion gibt einen Fehler aus und setzt das E-Bit des Byte für den
Tabellen-
status (siehe Bild 6-5).
Mit der Operation Aus Netz lesen können Sie maximal 16 Bytes an
Daten aus einer fernen Station lesen. Mit der Operation In Netz schrei-
ben können Sie maximal 16 Bytes an Daten in eine ferne Station
schreiben.
Sie können beliebig viele Operationen Aus Netz lesen und In Netz
schreiben in Ihr Programm einbauen, doch es können maximal acht
Operationen Aus Netz lesen und In Netz schreiben gleichzeitig bear-
beitet werden. Es können beispielsweise 4 Operationen Aus Netz le-
sen und 4 Operationen In Netz schreiben oder 2 Operationen Aus
Netz lesen und 6 Operationen In Netz schreiben gleichzeitig in der
S7-200 aktiv sein.
Mit dem Operations-Assistent für die Operationen Aus Netz lesen/In Netz schreiben richten Sie den Zähler
ein. Sie rufen den Operations-Assistenten Aus Netz lesen/In Netz schreiben mit dem Menübefehl Extras >
Operations-Assistent auf. Dann wählen Sie im Fenster des Operations-Assistenten die Option Aus Netz
Operations-
lesen/In Netz schreiben.
Assistent
Tabelle 6-9 Gültige Operanden für die Operationen Aus Netz lesen und In Netz schreiben
Eingänge/Ausgänge
TBL
PORT
Datentyp Operanden
BYTE VB, MB, *VD, *LD, *AC
BYTE Konstante
S7-200 Befehlssatz
für CPU 221, CPU 222, CPU 224:
für CPU 226 und CPU 226XM:
Kapitel 6
0
0 oder 1
