- Seite 1 Ausgabe 11/2023 GERÄTEHANDBUCH SIMATIC S7-1500 CPU 1515-2 PN 6ES715-2AN03-0AB0 support.industry.siemens.com...
- Seite 2 Einleitung Industrial Cybersecurity SIMATIC Produktübersicht S7-1500 CPU 1515-2 PN Anschließen (6ES7515-2AN03-0AB0) Alarme, Diagnose-, Fehler- und Systemmeldungen Gerätehandbuch Technische Daten Maßbild 11/2023 A5E46416104-AD...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Frontansicht der CPU ohne Frontklappe und Ansicht von unten......... 32 3.5.3 Rückansicht der CPU......................Betriebsartentasten......................34 Anschließen............................36 Alarme, Diagnose-, Fehler- und Systemmeldungen................40 Status- und Fehleranzeige der CPU..................40 Technische Daten..........................44 Maßbild............................... 58 CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 5 Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
- Seite 6 Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. Beispiele: • Getting Started S7-1500 • Systemhandbuch S7-1500/ET 200MP • Online-Hilfe TIA Portal CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 7 (https://support.industry.siemens.com/cs/de/de/view/68052815) Manual Collection S7-1500/ET 200MP Die Manual Collection beinhaltet die vollständige Dokumentation zum Automatisierungssystem SIMATIC S7‑1500 und dem Dezentralen Peripheriesystem ET 200MP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet. (https://support.industry.siemens.com/cs/ww/de/view/86140384) CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 8 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro...
- Seite 9 Montage/Inbetriebnahme, die dazugehörende Dokumentation herunter. Nutzen Sie für den Download folgende Möglichkeiten: – Industry Online Support International: (https://support.industry.siemens.com) Dem Produkt ist über die Artikelnummer eine Dokumentation zugeordnet. Sie finden die Artikelnummer auf dem Produkt und auf dem Verpackungsetikett. Produkte mit neuen, nichtkompatiblen Funktionen erhalten eine neue Artikelnummer und Dokumentation.
- Seite 10 • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden mySupport im Internet. (https://support.industry.siemens.com/My/ww/de/) Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte.
- Seite 11 Cybersecurity finden Sie unter (https://www.siemens.com/global/en/products/automation/topic-areas/industrial- cybersecurity.html). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von...
- Seite 12 Schnittstellen, Ports, Protokolle und Dienste Securityrelevant sind Informationen zu Detaillierte Informationen zu diesen Themen finden Sie im Funktionshandbuch Kommunikation • Kommunikationsschicht und Kommunikationsrolle (https://support.industry.siemens. • Default-Zuständen com/cs/de/de/view/59192925). • Aktivieren/Deaktivieren von Ports und Diensten Sicherer Betrieb CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 13 Themen mit relevanten Cybersecurity-Hinweisen Referenz Abhilfemaßnahmen zu bekannten Risiken Abhilfemaßnahmen zu bekannten Risiken werden auf der We bseite Siemens ProductCERT (https://siemens.com/productcert) bekanntgegeben. Weitere Informationen zu Siemens ProductCERT finden Sie im Systemhandbuch (https://support.industry.siemens. com/cs/de/de/view/59191792). Sicherheitsprüfungen Applikative Sicherheitsmaßnahmen wie zyklisches Überprüfen der Konfiguration via Prüfsumme finden Sie im Systemhand...
- Seite 14 IO-Geräten kommen. Bisher wurde in diesem Fall die PROFINET IO-Kommunikation durch die CPU abgebaut. Ab STEP 7 V19 und FW-Version V3.1 können Sie das Verhalten der jeweiligen PROFINET-Schnitt stelle konfigurieren. Webserver der CPU CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 15 Mit dem Langzeitprojekttrace zeichnen Sie Si Erweiterter Funktionsumfang gnale von verschiedenen CPUs S7-1500 gleich zeitig auf. Die CPUs müssen in einem Netzwerk projektiert sein. Die Aufzeichnung wird auf einem von Ih nen konfigurierten Laufwerk gespeichert. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 16 Funktionen zur Verfügung. Fehlersichere CPUs ermöglichen den Einsatz in fehlersicheren Applikationen. Der modulare Aufbau erlaubt es Ihnen, nur die Module einzusetzen, die Sie für Ihre Applikation benötigen. Bei Aufgabenerweiterungen können Sie die Steuerung durch Einsatz zusätzlicher Module jederzeit nachrüsten. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 17 1 ns PN/DP MFP mance Applikationen, an spruchsvolle Kommunikati onsaufgaben, kürzeste Reak tionszeiten und C/C++ Bau steine für das Anwenderpro gramm * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 18 CPU 1512C-1 PN Kompakt-CPU für mittlere 2,4 Mbyte 25 ns Applikationen Die folgende Tabelle zeigt die spezifischen Eigenschaften der Kompakt-CPUs. CPU 1511C‑1 PN CPU 1512C‑1 PN Integrierte Analogeingänge/-ausgänge 5 Eingänge/2 Ausgänge 5 Eingänge/2 Ausgänge Integrierte Digitaleingänge/-ausgänge 16 Eingänge/16 Ausgänge 32 Eingänge/32 Ausgänge Schnelle Zähler CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 19 1 ns High-Performance Moti on Control-Applikationen mit hohen Mengengerüs ten, anspruchsvollen Kommunikationsaufga ben und kürzesten Reak tionszeiten CPU 1511TF-1 PN Diese CPUs sind bei den fehlersicheren CPUs beschrieben. CPU 1515TF-2 PN CPU 1516TF-3 P N/DP CPU 1517TF-3 P N/DP CPU 1518TF-4 P N/DP CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 20 Applikatio nen und Kommunikati onsaufgaben CPU 1516TF-3 P Fehlersichere Technolo 10,5 Mbyte 6 ns N/DP gie-CPU für anspruchsvol le Applikationen und Kommunikationsaufga * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 21 * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert Neben den CPUs verfügen auch weitere Komponenten, wie z. B. SINAMICS-Antriebe, über integrierte Sicherheitsfunktionen. Weitere Informationen zu integrierten Sicherheitsfunktionen in Antrieben finden Sie in den Handbüchern der jeweiligen Produkte. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 22 Die Systemverkabelung für digitale Signalmodule ermöglicht die schnelle und übersichtliche Verbindung mit Sensoren und Aktoren aus dem Feld (vollmodularer Anschluss, bestehend aus Frontsteckmodulen, Verbindungsleitungen und Anschlussmodulen), sowie die einfache Verdrahtung innerhalb des Schaltschranks (flexibler Anschluss, bestehend aus Frontstecker mit konfektionierten Einzeladern). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 23 Das HMI übernimmt die Anzeige in den für die CPU festgelegten Projektsprachen. Falls Sie Meldetexte in zusätzlichen Sprachen benötigen, können Sie diese über die projektierte Verbindung in ihr HMI laden. Die CPU, STEP 7 und ihr HMI garantieren die Datenkonsistenz ohne zusätzliche Engineering-Schritte. Die Instandhaltungsarbeiten sind einfacher. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...

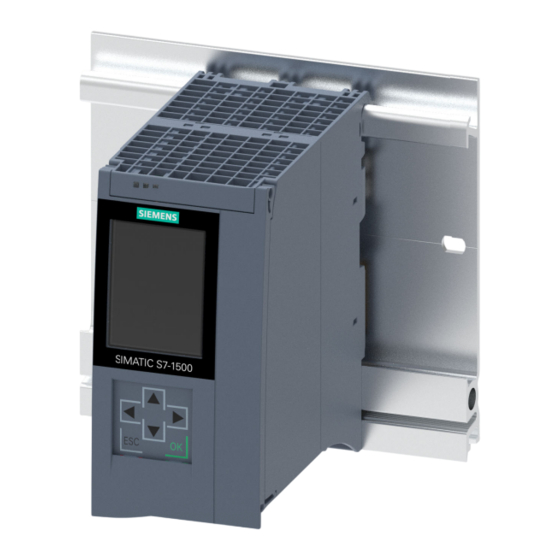

- Seite 24 3.3 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7515-2AN03-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1515‑2 PN. Bild 3-1 CPU 1515-2 PN HINWEIS Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPU eine abziehbare Schutzfolie auf dem Display befindet. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 25 I-Device (Intelligentes IO-Device) ist die CPU ei nem übergeordneten IO‑Controller zugeordnet und wird dabei als intelligente Vorverarbeitungseinheit von Teilprozessen eingesetzt Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 26 Informationen aus dem OPC UA Server auslesen. Über OPC UA Companion Specification lassen sich Me thoden einheitlich und herstellerunabhängig spezifizie ren. Über diese spezifizierten Methoden integrieren Sie Geräte der verschiedensten Hersteller einfacher in Ihre Anlagen und Produktionsabläufe. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 27 MRPD basiert auf IRT und MRP. Um Medienredundanz mit kurzen Aktualisierungszeiten zu erreichen, senden die am Ring beteiligten PROFINET-Geräte ihre Daten in beide Richtungen. Die Geräte empfangen diese Daten an bei den Ringports, dadurch entfällt die Rekonfigurationszeit des Rings. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 28 PID 3Step (Schrittregler für integrierende Stellglieder) com/cs/ww/de/view/108210036) • PID Temp (Temperaturregler für Heizen und Kühlen mit zwei getrennten Stellgliedern) Integrierte Sicherheit Know-how-Schutz Der Know-how-Schutz schützt Anwenderbausteine ge Systemhandbuch S7‑1500, ET 200MP gen unbefugte Zugriffe und Modifikationen. (https://support.automation.siemens. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 29 Passwort-Provider bietet Ihnen folgende Vorteile: • Komfortabler Umgang mit Passwörtern. STEP 7 liest das Passwort automatisch für die Bausteine ein. Da durch sparen Sie Zeit. • Optimalen Bausteinschutz, da die Benutzer das Pass wort selbst nicht kennen. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 30 Bei abgeschaltetem Display zeigen die LEDs weiterhin den Status der CPU an. Weitere Informationen zu den Temperaturen, bei denen sich das Display aus- und wieder einschaltet, finden Sie in den Technischen Daten (Seite 44). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 31 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simu lator (https://support.industry.siemens.com/cs/de/de/view/109761758). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 32 Bild 3-4 Ansicht der CPU 1515‑2 PN (ohne Frontklappe) - Vorderseite HINWEIS Entfernen des Displays Entfernen Sie das Display nur, wenn das Display defekt ist. Informationen über das Entfernen und Austauschen des Displays finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 33 ① Schacht für die SIMATIC Memory Card ② PROFINET IO-Schnittstelle (X1) mit 2 Ports ③ PROFINET IO-Schnittstelle (X2) mit 1 Port ④ Anschluss für Versorgungsspannung ⑤ Befestigungsschraube Bild 3-5 Ansicht der CPU 1515‑2 PN - Unterseite CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 34 STOP solange bis die RUN/STOP-LED Memory Card) zum 2. Mal aufleuchtet und im Dauer Weitere Informationen dazu finden Sie im System licht bleibt (nach drei Sekunden). Las handbuch S7-1500/ET 200MP. sen Sie danach die Taste wieder los. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 35 Produktübersicht 3.6 Betriebsartentasten Betätigung der Betriebsartentasten Bedeutung Erläuterung 3. Drücken Sie die Betriebsartentaste (https://support.industry.siemens. STOP innerhalb der nächsten drei Se com/cs/ww/de/view/59191792) kunden erneut. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 36 + DC 24 V von der Versorgungsspannung zum Weiterschleifen 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Wenn die CPU über eine Systemstromversorgung versorgt wird, kann der Anschluss der 24 V-Versorgung entfallen. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 37 Eine Beschreibung, wie Sie das Display entfernen und austauschen, finden Sie im Systemhandbuch S7‑1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 38 Front und rechte Seitenfläche nicht belasert MAC-Adresse 4 PROFINET-Schnittstelle X2 • Front belasert (sichtbar in STEP 7 bei erreichbarem Teilnehmer) MAC-Adresse 5 Port X2 P1 (z. B. für LLDP notwendig) • Rechte Seitenfläche belasert (Ende des Nummernbandes) CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 39 PROFINET-Schnittstelle X1 Port 1 LED ERROR (rot) PN X1 P2R PROFINET-Schnittstelle X1 Port 2 LED MAINT (gelb) PN X2 P1 PROFINET-Schnittstelle X2 Port 1 X1 P1, LED Link TX/RX X1 P2, X2 P1 Bild 4-1 Prinzipschaltbild der CPU 1515‑2 PN CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 40 ③ MAINT-LED (gelbe LED) ④ LINK RX/TX-LED für Port X1 P1 (gelb/grüne LED) ⑤ LINK RX/TX-LED für Port X1 P2 (gelb/grüne LED) ⑥ LINK RX/TX-LED für Port X2 P1 (gelb/grüne LED) ⑦ STOP-ACTIVE-LED Bild 5-1 LED-Anzeigen der CPU 1515‑2 PN (ohne Frontklappe) CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 41 CPU führt ein Programm mit aktivem Haltepunkt aus. Das Programm bewegt sich gerade von einem Haltepunkt zum nächsten. Firmware-Update wird durchgeführt. Anlauf (Übergang von STOP → RUN) LED aus LED aus LED blinkt gelb/grün CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 42 Bedeutung der STOP-ACTIVE-LED Die folgende Tabelle zeigt die Bedeutung der STOP-ACTIVE-LED der CPU 1515‑2 PN. Tabelle 5-3 Bedeutung der LED STOP-ACTIVE-LED Bedeutung Die CPU ist über die STOP-Taste in den Betriebszustand STOP geschaltet worden. LED leuchtet gelb CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 43 STOP-Taste während des Anlaufs der CPU so lange gedrückt werden bis die STOP-ACTIVE-LED aktiviert wird. • Die CPU ist über Display oder PG/PC in den Betriebszustand STOP versetzt worden und nicht LED aus über die STOP-Taste am Gerät. • Die CPU ist im Betriebszustand RUN. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 44 Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung • Netz-/Spannungsausfallüberbrückungszeit 5 ms Wiederholrate, min. • Eingangsstrom Stromaufnahme (Nennwert) 0,65 A Stromaufnahme, max. 1,03 A Einschaltstrom, max. 1,15 A; Nennwert I²t 0,6 A²·s CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 45 4,5 Mbyte; bei absolut adressierten DBs ist die max. Größe 64 kbyte • Nummernband 0 ... 65 535 Größe, max. 1 Mbyte • • Nummernband 0 ... 65 535 Größe, max. 1 Mbyte • CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 46 512 kbyte; in Summe; für Merker, Zeiten, Zähler, Zähler, Merker), max. DBs und Technologiedaten (Achsen) nutzbarer Remanenzspeicher: 472 kbyte erweiterter remanenter Datenbereich (inklusi 4,5 Mbyte; bei Einsatz von PS 60 W 24/48/60 V ve Zeiten, Zähler, Merker), max. DC HF CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 47 Baugruppen je Baugruppenträger, max. 32; CPU + 31 Module • Anzahl Zeilen, max. PtP CM • Anzahl PtP CMs die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 48 • Anzahl der Ports integrierter Switch • Protokolle • IP-Protokoll Ja; IPv4 PROFINET IO-Controller • • PROFINET IO-Device SIMATIC-Kommunikation • • Offene IE-Kommunikation Ja; optional auch verschlüsselt möglich • Webserver • Medienredundanz CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 49 – bei Sendetakt von 1 ms 1 ms bis 512 ms – bei Sendetakt von 2 ms 2 ms bis 512 ms bei Sendetakt von 4 ms 4 ms bis 512 ms – CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 50 Anzahl der Ports integrierter Switch Nein • Protokolle • IP-Protokoll Ja; IPv4 PROFINET IO-Controller • • PROFINET IO-Device • SIMATIC-Kommunikation • Offene IE-Kommunikation Ja; optional auch verschlüsselt möglich • Webserver Medienredundanz Nein • CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 51 Ja; per Anwenderprogramm – Asset-Management-Record Ja; per Anwenderprogramm PROFINET Security class SNMP Konfiguration und DCP Read Only – Schnittstellenphysik RJ 45 (Ethernet) • 100 Mbit/s Autonegotiation • • Autocrossing Industrial Ethernet Status-LED • CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 52 Datenlänge, max. 64 kbyte – mehrere passive Verbindungen pro Port, unterstützt • ISO-on-TCP (RFC1006) – Datenlänge, max. 64 kbyte • – Datenlänge, max. 2 kbyte; 1 472 byte bei UDP Broadcast UDP-Multicast Ja; max. 118 Multicast-Kreise – CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 53 – Anzahl gleichzeitiger Aufrufe der Client-Anweisungen für Datenzugriff, pro Verbindung, max. Anzahl registrierbarer Knoten, max. 5 000 – – Anzahl registrierbarer Methoden Aufru fe von OPC_UA_MethodCall, max. – Anzahl Eingänge/Ausgänge bei Aufruf OPC_UA_MethodCall, max. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 54 Anzahl Subscriptions, max. Anzahl Variablen/Attribute für Subscriptions, 8 000 max. Programmmeldungen Anzahl konfigurierbarer Programmmeldun 10 000; Programmmeldungen werden durch den gen, max. Baustein "Program_Alarm", ProDiag oder GRAPH generiert Anzahl ladbarer Programmmeldungen in RUN, 10 000 max. CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 55 – davon netzausfallsicher Traces • Anzahl projektierbarer Traces • Speichergröße je Trace, max. 512 kbyte Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED • RUN/STOP-LED • ERROR-LED MAINT-LED • • STOP ACTIVE-LED Verbindungsanzeige LINK TX/RX • CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 56 -30 °C; ohne Betauung • senkrechte Einbaulage, max. 40 °C; Display: 40 °C, bei einer Betriebstempera tur von typ. 40 °C wird das Display abgeschaltet Umgebungstemperatur bei Lagerung/Transport min. -40 °C • • max. 70 °C CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 57 147 mm Tiefe 129 mm Gewichte Gewicht, ca. 456 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 58 In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1515‑2 PN Bild A-1 Maßbild CPU 1515-2 PN CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
- Seite 59 Maßbild Bild A-2 CPU mit geöffneter Frontklappe CPU 1515-2 PN (6ES7515-2AN03-0AB0) Gerätehandbuch, 11/2023, A5E46416104-AD...
