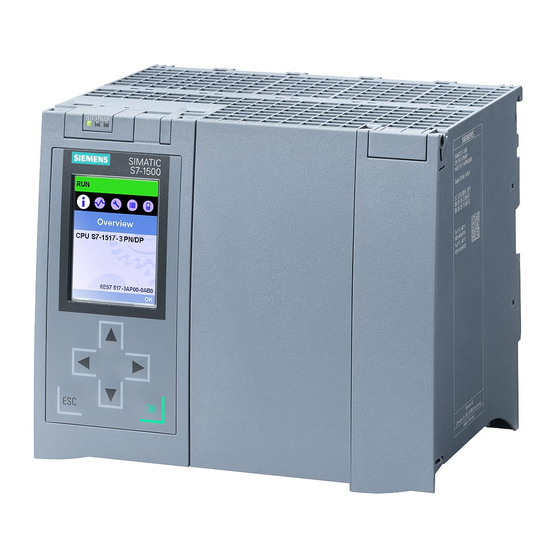

Siemens SIMATIC S7-1500 Produktinformation

Siemens SIMATIC S7-1500 Produktinformation

Vorschau ausblenden Andere Handbücher für SIMATIC S7-1500:

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC
S7-1500/ET 200MP
Produktinformation zur Dokumentation S7-1500/ET 200MP
Produktinformation
Einleitung
Gültigkeitsbereich der Produktinformation
Diese Produktinformation ergänzt die Dokumentation für SIMATIC S7-1500/ET 200MP und hat in der Verbindlichkeit Vorrang
gegenüber unseren System-, Funktions- und Gerätehandbüchern.
Ergänzende Informationen zu den fehlersicheren CPUs S7-1500 finden Sie in der Produktinformation zu den F-CPUs im
Internet (https://support.industry.siemens.com/cs/de/de/view/109478599).
Ergänzende Informationen zu SIMATIC S7-1500 Motion Control finden Sie in der entsprechenden Produktinformation im
Internet (https://support.industry.siemens.com/cs/de/de/view/109794046).
Security-Hinweise
Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen,
Systemen, Maschinen und Netzwerken unterstützen.
Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein
ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen
Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen einen Bestandteil eines solchen Konzepts.
Die Kunden sind dafür verantwortlich, unbefugten Zugriff auf ihre Anlagen, Systeme, Maschinen und Netzwerke zu
verhindern. Diese Systeme, Maschinen und Komponenten sollten nur mit dem Unternehmensnetzwerk oder dem Internet
verbunden werden, wenn und soweit dies notwendig ist und nur wenn entsprechende Schutzmaßnahmen (z. B. Firewalls
und/oder Netzwerksegmentierung) ergriffen wurden.
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter
(https://www.siemens.com/industrialsecurity).
Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens
empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen
Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von
Cyber-Bedrohungen erhöhen.
Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter
(https://www.siemens.com/industrialsecurity).
© Siemens AG 2013 - 2021. Alle Rechte vorbehalten
1
A5E31876003-AX, 05/2021

Werbung

loading

Verwandte Anleitungen für Siemens SIMATIC S7-1500

Inhaltszusammenfassung für Siemens SIMATIC S7-1500

  • Seite 1 Einleitung Gültigkeitsbereich der Produktinformation Diese Produktinformation ergänzt die Dokumentation für SIMATIC S7-1500/ET 200MP und hat in der Verbindlichkeit Vorrang gegenüber unseren System-, Funktions- und Gerätehandbüchern. Ergänzende Informationen zu den fehlersicheren CPUs S7-1500 finden Sie in der Produktinformation zu den F-CPUs im Internet (https://support.industry.siemens.com/cs/de/de/view/109478599).
  • Seite 2 Ergänzungen zur Dokumentation S7-1500/ET 200MP Funktionshandbuch Kommunikation, Ausgabe 05/2021 OPC UA - Unterstützung für die OPC UA Datentypen "LocalizedText" und "ByteString" Zusätzlich zu den im Funktionshandbuch Kommunikation beschriebenen Funktionen werden die vor allem bei Companion Spezifikationen verwendeten Datentypen "LocalizedText" und "ByteString" unterstützt. Eine Beschreibung dieser Datentypen finden Sie in der Liesmich-Datei vom TIA Portal V17.
  • Seite 3 Kapitel Technische Daten: Die aufgeführten Technischen Daten entsprechen dem jeweiligen Ausgabestand des Gerätehandbuchs (Ausgabe 12/2017 oder Ausgabe 09/2016). Die Datenblätter mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/td). Geben Sie auf der Internetseite die Artikelnummer oder die Kurzbezeichnung des gewünschten Moduls ein.
  • Seite 4 CPU-Gerätehandbücher, Ausgabe 11/2019, Ausgabe 12/2017 und Ausgabe 09/2016 Anders als in den Gerätehandbüchern beschrieben, leuchtet die MAINT-LED bei PROFIenergy-Pause nicht. S7-1500 CPU 1518-4 PN/DP - Taktsynchronität Gerätehandbuch CPU 1518-4 PN/DP, Ausgabe 09/2016 Hinweis Taktsynchronität Wenn Sie schnelle OBs mit Taktzeiten von 125 µs verwenden, kann die systemseitige Erzeugung mehrerer hundert DBs Einfluss auf den Jitter eines OB6x haben.
  • Seite 5 ① Geberversorgung für die Digitaleingänge ② CPU-Anschaltung Anschluss für Versorgungsspannung DC 24 V Anschluss für Masse Kanal bzw. LED Kanalstatus (grün) LED Statusanzeige (grün) ERROR LED Fehleranzeige (rot) LED Versorgungsspannung POWER (grün) Bild 2 Prinzipschaltbild und Anschlussbelegung X12 der CPU 1512C-1 PN Produktinformation zur Dokumentation S7-1500/ET 200MP A5E31876003-AX, 05/2021...
  • Seite 6 Wenn Sie den Befehl "sync" nicht verwenden, werden die geänderten Daten mit einer Verzögerung von ungefähr 40 Sekunden automatisch auf die Speicherkarte übertragen. So verlängern Sie die Lebensdauer Ihrer SIMATIC Memory Card. Weitere Informationen zur Konfigurierung von PuTTY und zur Erstellung von C/C++-Runtime-Applications finden Sie im Handbuch SIMATIC S7-1500 ODK 1500S (https://support.industry.siemens.com/cs/ww/de/view/109778204). Hinweis Security •...
  • Seite 7 Vorgehen bei Updates Für Firmware-Updates von Versionen ab V2.5.2 auf V2.8.x, erstellen Sie ein Backup von Containern auf der SIMATIC Memory Card im Verzeichnis "/CppEnv1.MFP". 1. Führen Sie das Firmware-Update auf V2.8x durch. Formatieren Sie die SIMATIC Memory Card (oder löschen Sie die Container vom Ordner "/ CppEnv1.MFP").

  • Seite 8: Funktion

    S7-1500 CPU 1518-4 PN/DP MFP Gerätehandbuch CPU 1518(F)-4 PN/DP MFP, Ausgabe 12/2017, Kapitel 2.3. Firmware-Funktionen Beachten Sie, dass für die CPU 1518(F)-4 PN/DP MFP per Voreinstellung das Protokoll IPv6 in der Konfigurationsdatei (/usr/share/netfilter-persistent/plugins.d/12-ipv6-disable) deaktiviert ist. Um IPv6 zu verwenden, entfernen Sie diese Konfigurationsdatei.
  • Seite 9 ET 200MP mit IM 155-5 DP ST - Betrieb am Y-Link, Alarme, Technische Daten Gerätehandbuch Interfacemodul IM 155-5 DP ST, Ausgabe 08/2013 Betrieb am Y-Link Ab Firmware-Version V2.0.0 kann das Interfacemodul IM 155-5 DP ST als DP-Slave hinter dem Y-Link betrieben werden. Alarme Die Bytes x+8 bis x+19 des Diagnosealarms sind folgendermaßen belegt: Bild 3...

  • Seite 10: Konfiguration

    S7-1500/ET 200MP - Ersatzwertverhalten im Shared Device-Betrieb Beachten Sie folgende Besonderheit beim Ersatzwertverhalten im Shared Device-Betrieb mit den Modulen/Konfigurationen in der nachfolgenden Tabelle: Hinweis Ersatzwertverhalten im Shared Device-Betrieb Wenn im Shared-Device-Betrieb einer der beteiligten IO-Controller in den Betriebszustand STOP wechselt oder z. B. wegen Verbindungsabbruch ausfällt, dann zeigen alle Submodule des Ausgabemoduls das parametrierte Ersatzwertverhalten (z.
  • Seite 11 Die "Geberversorgung" ist modulabhängig und in den technischen Daten des jeweiligen Gerätehandbuchs beschrieben. Die Datenblätter mit tagesaktuellen technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/ps/td). Geben Sie auf der Internetseite die Artikelnummer oder die Kurzbezeichnung des gewünschten Moduls ein. S7-1500/ET 200MP - Analogausgabemodul AQ 8xU/I HS Gerätehandbuch AQ 8xU/I HS (6ES7532-5HF00-0AB0), Ausgabe 09/2016, Kapitel Technische Daten...
