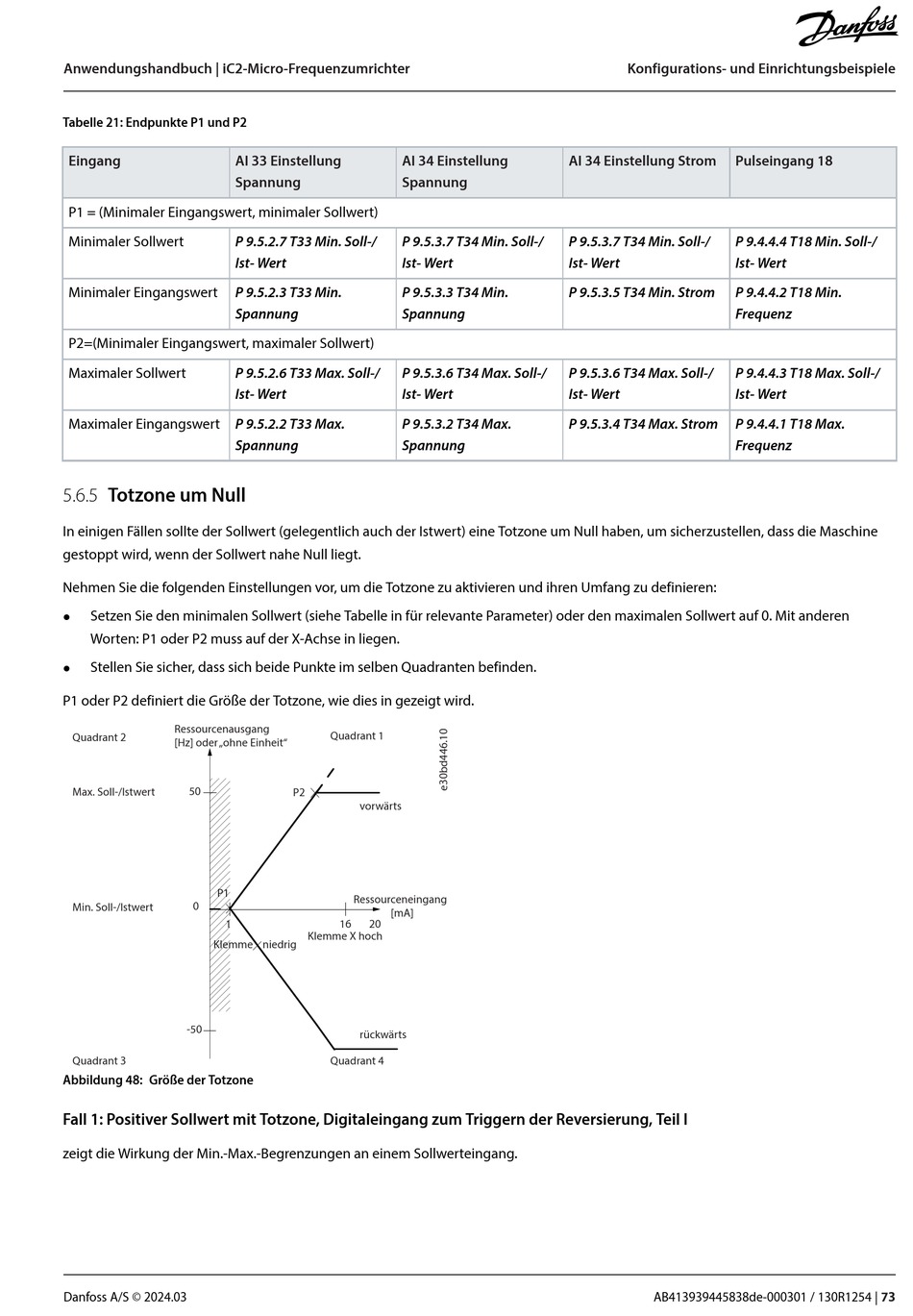

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 21: Endpunkte P1 und P2
Eingang
P1 = (Minimaler Eingangswert, minimaler Sollwert)
Minimaler Sollwert
Minimaler Eingangswert
P2=(Minimaler Eingangswert, maximaler Sollwert)
Maximaler Sollwert
Maximaler Eingangswert P 9.5.2.2 T33 Max.
5.6.5 Totzone um Null
In einigen Fällen sollte der Sollwert (gelegentlich auch der Istwert) eine Totzone um Null haben, um sicherzustellen, dass die Maschine
gestoppt wird, wenn der Sollwert nahe Null liegt.
Nehmen Sie die folgenden Einstellungen vor, um die Totzone zu aktivieren und ihren Umfang zu definieren:
Setzen Sie den minimalen Sollwert (siehe Tabelle in für relevante Parameter) oder den maximalen Sollwert auf 0. Mit anderen
l
Worten: P1 oder P2 muss auf der X-Achse in liegen.
Stellen Sie sicher, dass sich beide Punkte im selben Quadranten befinden.
l
P1 oder P2 definiert die Größe der Totzone, wie dies in gezeigt wird.
Ressourcenausgang
Quadrant 2
[Hz] oder „ohne Einheit"
50
Max. Soll-/Istwert
P1
0
Min. Soll-/Istwert
1
Klemme niedrig
-50
Quadrant 3
Abbildung 48: Größe der Totzone
Fall 1: Positiver Sollwert mit Totzone, Digitaleingang zum Triggern der Reversierung, Teil I
zeigt die Wirkung der Min.-Max.-Begrenzungen an einem Sollwerteingang.
Danfoss A/S © 2024.03
AI 33 Einstellung
AI 34 Einstellung
Spannung
Spannung
P 9.5.2.7 T33 Min. Soll-/
P 9.5.3.7 T34 Min. Soll-/
Ist- Wert
Ist- Wert
P 9.5.2.3 T33 Min.
P 9.5.3.3 T34 Min.
Spannung
Spannung
P 9.5.2.6 T33 Max. Soll-/
P 9.5.3.6 T34 Max. Soll-/
Ist- Wert
Ist- Wert
P 9.5.3.2 T34 Max.
Spannung
Spannung
Quadrant 1
P2
vorwärts
Ressourceneingang
[mA]
16
20
Klemme X hoch
rückwärts
Quadrant 4
Konfigurations- und Einrichtungsbeispiele
AI 34 Einstellung Strom
Pulseingang 18
P 9.5.3.7 T34 Min. Soll-/
P 9.4.4.4 T18 Min. Soll-/
Ist- Wert
Ist- Wert
P 9.5.3.5 T34 Min. Strom
P 9.4.4.2 T18 Min.
Frequenz
P 9.5.3.6 T34 Max. Soll-/
P 9.4.4.3 T18 Max. Soll-/
Ist- Wert
Ist- Wert
P 9.5.3.4 T34 Max. Strom
P 9.4.4.1 T18 Max.
Frequenz
AB413939445838de-000301 / 130R1254 |
73
