Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Drücken Sie nach dem Einschalten des Frequenzumrichters die Home/Menu-Taste, um zwischen Statusanzeige und Hauptmenü zu
wechseln. Verwenden Sie die Tasten Auf/Ab zur Auswahl gewünschter Elemente und drücken Sie die OK-Taste zur Bestätigung Ihrer
Auswahl.
Statusanzeige
(Statusanzeigeleuchte MON leuchtet)
Sollwert-
einstellung
(Hz)
(1)
Ausgangs-
frequenz
(Hz)
Motornenn-
strom
(A)
Dreh-
moment
(Nm)
Spannung
Udc
(V)
Leistung
(kW)
Sollwert
(%)
(2)
Benutzer-
definierte
Anzeige
(Einheit)
(3)
Istwert
(Einheit) (2)(3)
Hinweis: (1) Nur Lokalbetrieb. (2) Nur Fernbetrieb. (3) Der Status wird nur angezeigt, wenn die entsprechende Funktion aktiviert ist. (4) Zur AMA-Ausführung siehe
Kapitel Automatische Motoranpassung (AMA). Wenn Parameter P 5.4.3 Motorsteuerprinzip auf [0] U/f eingestellt ist, muss keine AMA durchgeführt werden.

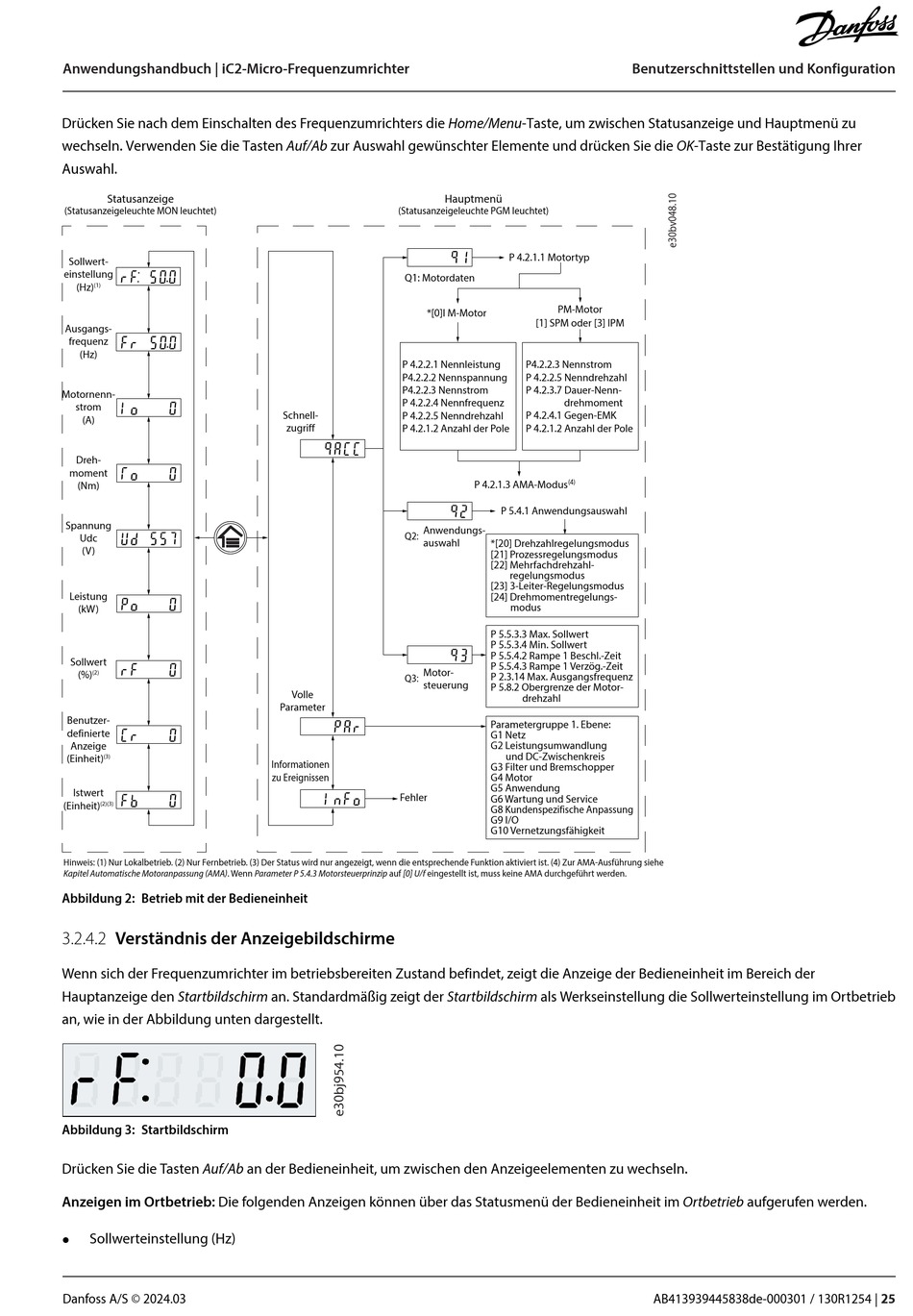

Abbildung 2: Betrieb mit der Bedieneinheit
3.2.4.2 Verständnis der Anzeigebildschirme
Wenn sich der Frequenzumrichter im betriebsbereiten Zustand befindet, zeigt die Anzeige der Bedieneinheit im Bereich der
Hauptanzeige den Startbildschirm an. Standardmäßig zeigt der Startbildschirm als Werkseinstellung die Sollwerteinstellung im Ortbetrieb
an, wie in der Abbildung unten dargestellt.
Abbildung 3: Startbildschirm
Drücken Sie die Tasten Auf/Ab an der Bedieneinheit, um zwischen den Anzeigeelementen zu wechseln.
Anzeigen im Ortbetrieb: Die folgenden Anzeigen können über das Statusmenü der Bedieneinheit im Ortbetrieb aufgerufen werden.
Sollwerteinstellung (Hz)
l
Danfoss A/S © 2024.03
(Statusanzeigeleuchte PGM leuchtet)
Q1: Motordaten
*[0]I M-Motor
P 4.2.2.1 Nennleistung
P4.2.2.2 Nennspannung
P4.2.2.3 Nennstrom
P 4.2.2.4 Nennfrequenz
Schnell- P 4.2.2.5 Nenndrehzahl
zugriff P 4.2.1.2 Anzahl der Pole
Anwendungs-
Q2:
auswahl
Motor-
Q3:
steuerung
Volle
Parameter
Informationen
zu Ereignissen
Fehler
Hauptmenü
P 4.2.1.1 Motortyp
PM-Motor
[1] SPM oder [3] IPM
P4.2.2.3 Nennstrom
P 4.2.2.5 Nenndrehzahl
P 4.2.3.7 Dauer-Nenn-
drehmoment
P 4.2.4.1 Gegen-EMK
P 4.2.1.2 Anzahl der Pole
P 4.2.1.3 AMA-Modus (4)
P 5.4.1 Anwendungsauswahl
*[20] Drehzahlregelungsmodus
[21] Prozessregelungsmodus
[22] Mehrfachdrehzahl-
regelungsmodus
[23] 3-Leiter-Regelungsmodus
[24] Drehmomentregelungs-
modus
P 5.5.3.3 Max. Sollwert
P 5.5.3.4 Min. Sollwert
P 5.5.4.2 Rampe 1 Beschl.-Zeit
P 5.5.4.3 Rampe 1 Verzög.-Zeit
P 2.3.14 Max. Ausgangsfrequenz
P 5.8.2 Obergrenze der Motor-
drehzahl
Parametergruppe 1. Ebene:
G1 Netz
G2 Leistungsumwandlung
und DC-Zwischenkreis
G3 Filter und Bremschopper
G4 Motor
G5 Anwendung
G6 Wartung und Service
G8 Kundenspezifische Anpassung
G9 I/O
G10 Vernetzungsfähigkeit
Benutzerschnittstellen und Konfiguration
AB413939445838de-000301 / 130R1254 | 25
