Anwendungshandbuch | iC2-Micro-Frequenzumrichter
12
13
14
15
17
18
20

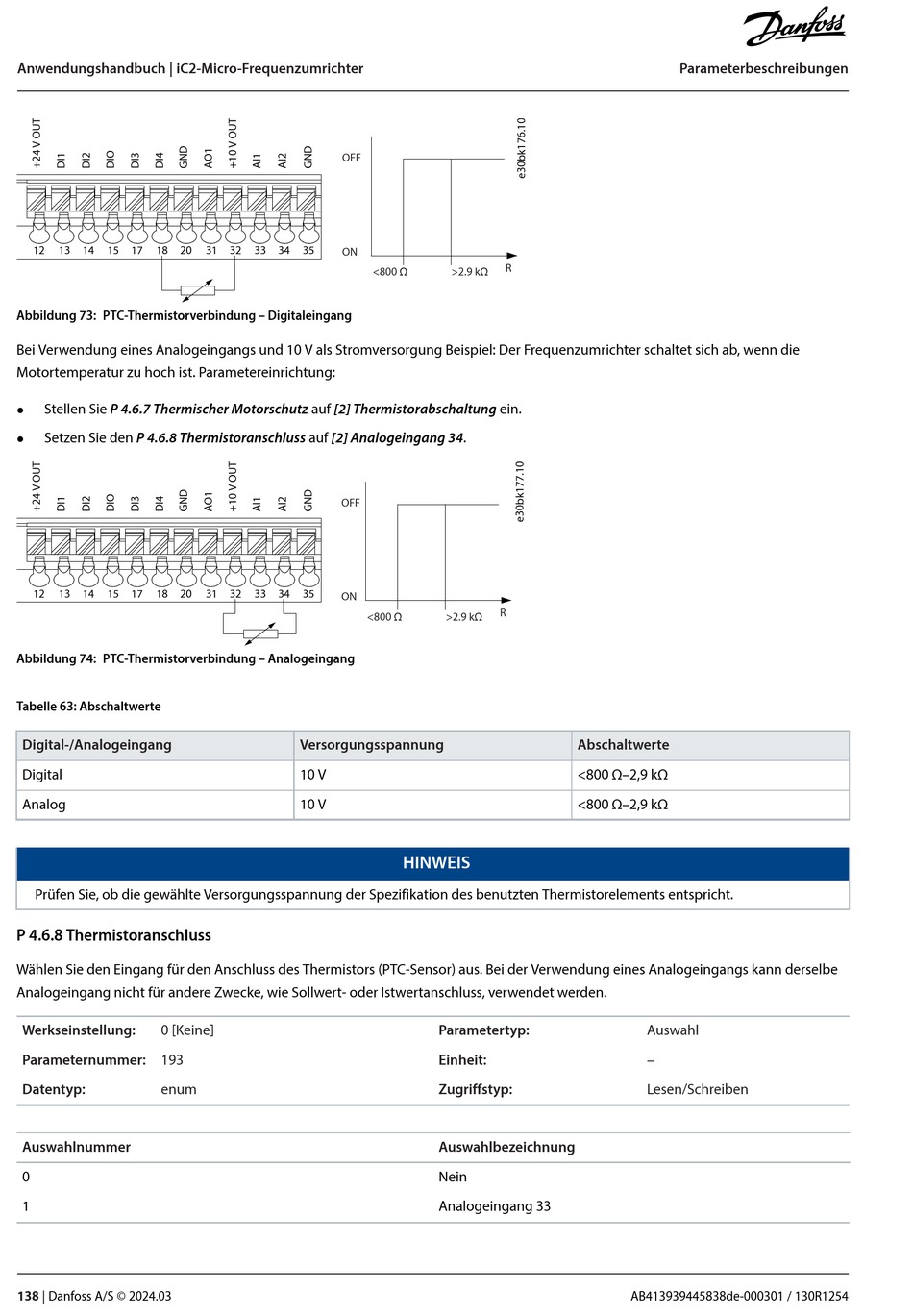

Abbildung 73: PTC-Thermistorverbindung – Digitaleingang
Bei Verwendung eines Analogeingangs und 10 V als Stromversorgung Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist. Parametereinrichtung:
Stellen Sie P 4.6.7 Thermischer Motorschutz auf [2] Thermistorabschaltung ein.
l
Setzen Sie den P 4.6.8 Thermistoranschluss auf [2] Analogeingang 34.
l
12
13
14
15
17
18
20
Abbildung 74: PTC-Thermistorverbindung – Analogeingang
Tabelle 63: Abschaltwerte
Digital-/Analogeingang
Digital
Analog
Prüfen Sie, ob die gewählte Versorgungsspannung der Spezifikation des benutzten Thermistorelements entspricht.
P 4.6.8 Thermistoranschluss
Wählen Sie den Eingang für den Anschluss des Thermistors (PTC-Sensor) aus. Bei der Verwendung eines Analogeingangs kann derselbe
Analogeingang nicht für andere Zwecke, wie Sollwert- oder Istwertanschluss, verwendet werden.
Werkseinstellung:
0 [Keine]
Parameternummer: 193
Datentyp:
enum
Auswahlnummer
0
1
138
| Danfoss A/S © 2024.03
OFF
31
32
33
34
35
ON
<800 Ω
OFF
31
32
33
34
35
ON
<800 Ω
Versorgungsspannung
10 V
10 V
R
>2.9 kΩ
R
>2.9 kΩ
HINWEIS
Parametertyp:
Einheit:
Zugriffstyp:
Auswahlbezeichnung
Nein
Analogeingang 33
Parameterbeschreibungen
Abschaltwerte
<800 Ω–2,9 kΩ
<800 Ω–2,9 kΩ
Auswahl
–
Lesen/Schreiben
AB413939445838de-000301 / 130R1254
