Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Ohne Funktion
Analoger Sollw.
Pulssollw.
Bus-Sollwert
Potenziometer
Bedieneinheit
P 5.5.3.11
Relativer Festsollwert
(0)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Ohne Funktion
Analoger Sollw.
Pulssollw.
Bus-Sollwert
Potenziometer
Bedieneinheit
Ohne Funktion
Analoger Sollw.
Pulssollw.
Bus-Sollwert
Ohne Funktion
Analoger Sollw.
Pulssollw.
Bus-Sollwert
Potenziometer
Bedieneinheit

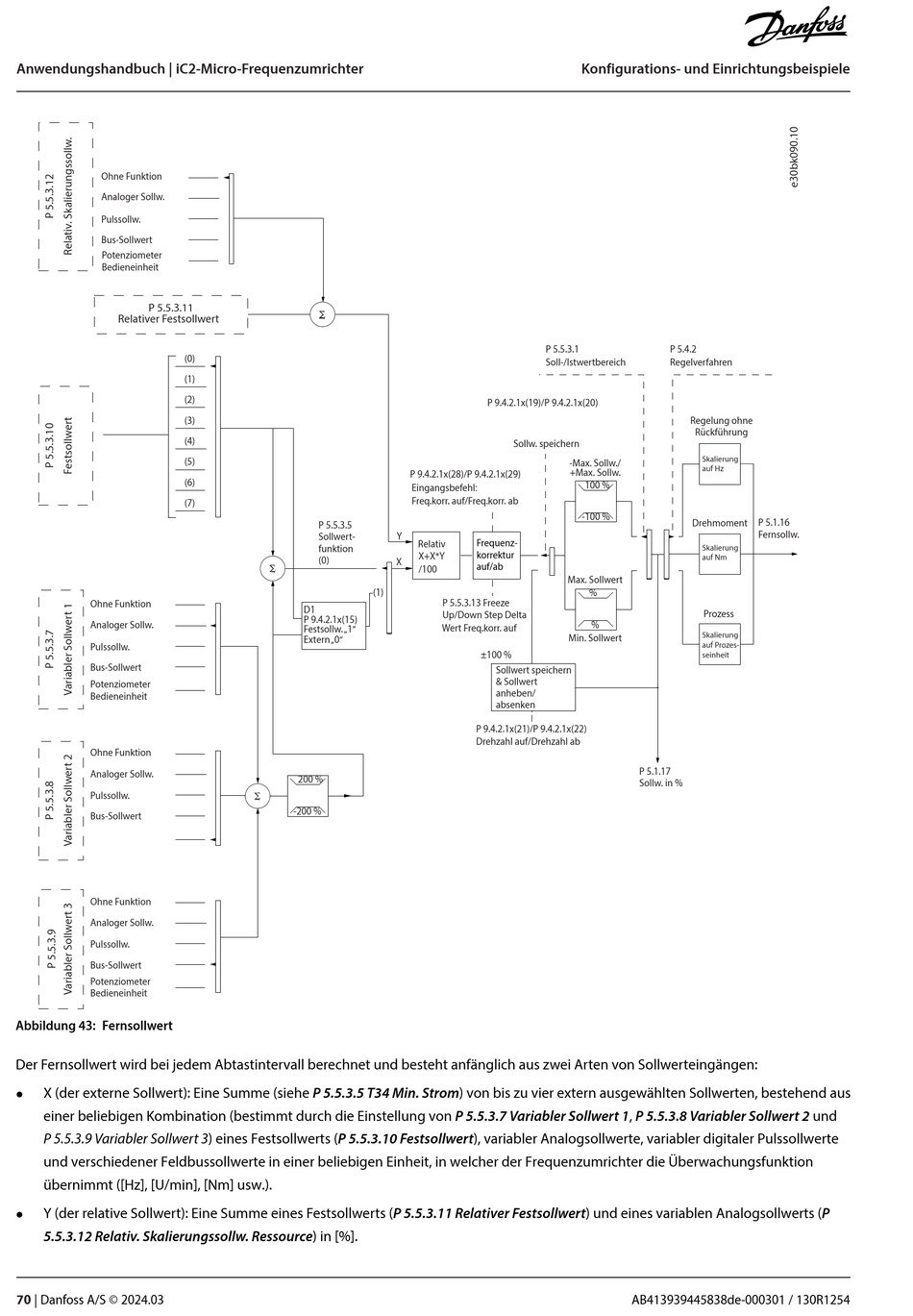

Abbildung 43: Fernsollwert
Der Fernsollwert wird bei jedem Abtastintervall berechnet und besteht anfänglich aus zwei Arten von Sollwerteingängen:
X (der externe Sollwert): Eine Summe (siehe P 5.5.3.5 T34 Min. Strom) von bis zu vier extern ausgewählten Sollwerten, bestehend aus
l
einer beliebigen Kombination (bestimmt durch die Einstellung von P 5.5.3.7 Variabler Sollwert 1, P 5.5.3.8 Variabler Sollwert 2 und
P 5.5.3.9 Variabler Sollwert 3) eines Festsollwerts (P 5.5.3.10 Festsollwert), variabler Analogsollwerte, variabler digitaler Pulssollwerte
und verschiedener Feldbussollwerte in einer beliebigen Einheit, in welcher der Frequenzumrichter die Überwachungsfunktion
übernimmt ([Hz], [U/min], [Nm] usw.).
Y (der relative Sollwert): Eine Summe eines Festsollwerts (P 5.5.3.11 Relativer Festsollwert) und eines variablen Analogsollwerts (P
l
5.5.3.12 Relativ. Skalierungssollw. Ressource) in [%].
