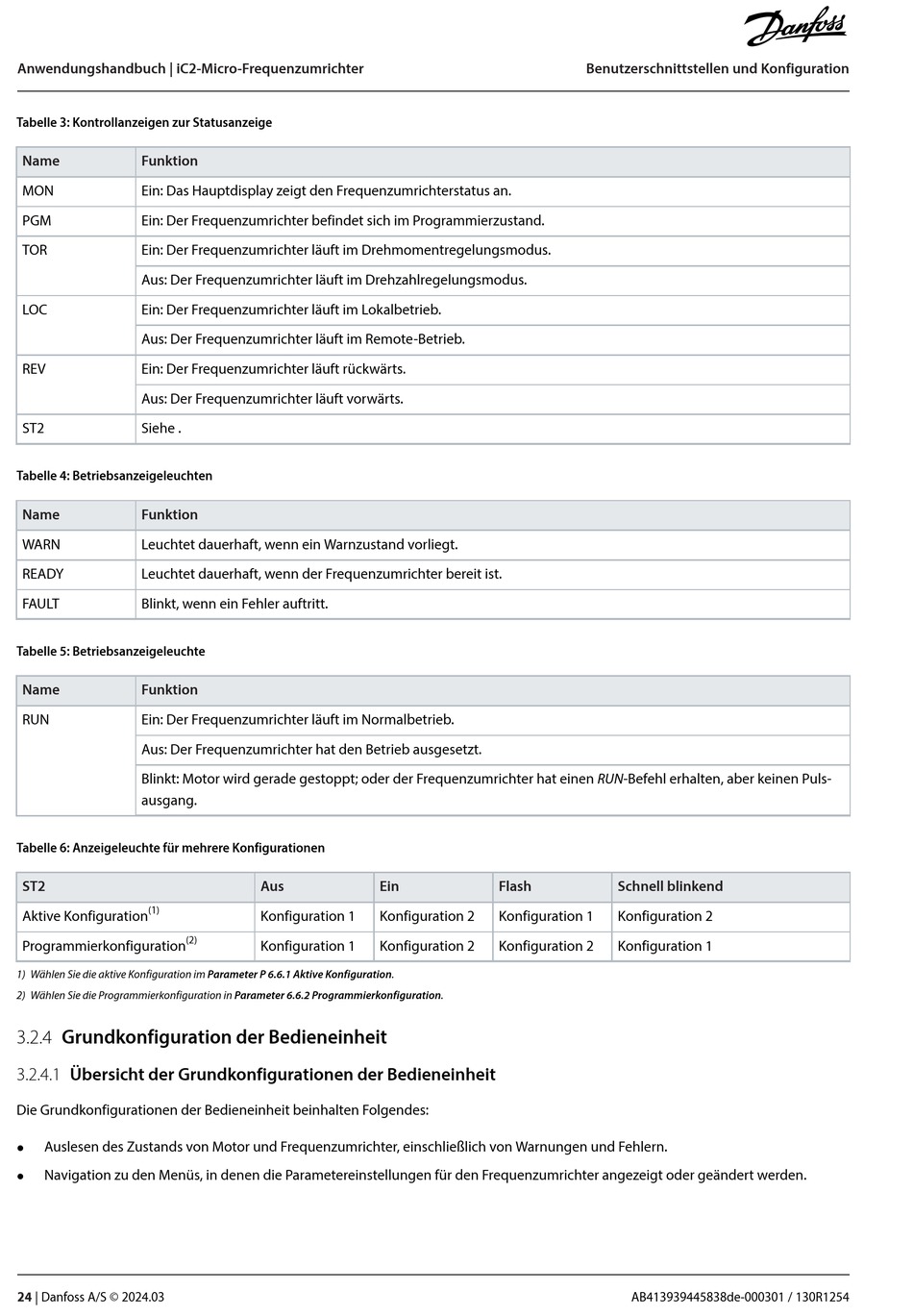

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 3: Kontrollanzeigen zur Statusanzeige
Name Funktion
MON Ein: Das Hauptdisplay zeigt den Frequenzumrichterstatus an.
PGM Ein: Der Frequenzumrichter befindet sich im Programmierzustand.
TOR Ein: Der Frequenzumrichter läuft im Drehmomentregelungsmodus.
Aus: Der Frequenzumrichter läuft im Drehzahlregelungsmodus.
LOC Ein: Der Frequenzumrichter läuft im Lokalbetrieb.
Aus: Der Frequenzumrichter läuft im Remote-Betrieb.
REV Ein: Der Frequenzumrichter läuft rückwärts.
Aus: Der Frequenzumrichter läuft vorwärts.
ST2 Siehe .
Tabelle 4: Betriebsanzeigeleuchten
Name Funktion
WARN Leuchtet dauerhaft, wenn ein Warnzustand vorliegt.
READY Leuchtet dauerhaft, wenn der Frequenzumrichter bereit ist.
FAULT Blinkt, wenn ein Fehler auftritt.
Tabelle 5: Betriebsanzeigeleuchte
Name Funktion
RUN Ein: Der Frequenzumrichter läuft im Normalbetrieb.
Aus: Der Frequenzumrichter hat den Betrieb ausgesetzt.
Blinkt: Motor wird gerade gestoppt; oder der Frequenzumrichter hat einen RUN-Befehl erhalten, aber keinen Puls-
ausgang.
Tabelle 6: Anzeigeleuchte für mehrere Konfigurationen
ST2
(1)
Aktive Konfiguration
(2)
Programmierkonfiguration
1) Wählen Sie die aktive Konfiguration im Parameter P 6.6.1 Aktive Konfiguration.
2) Wählen Sie die Programmierkonfiguration in Parameter 6.6.2 Programmierkonfiguration.
3.2.4 Grundkonfiguration der Bedieneinheit
3.2.4.1 Übersicht der Grundkonfigurationen der Bedieneinheit
Die Grundkonfigurationen der Bedieneinheit beinhalten Folgendes:
Auslesen des Zustands von Motor und Frequenzumrichter, einschließlich von Warnungen und Fehlern.
l
Navigation zu den Menüs, in denen die Parametereinstellungen für den Frequenzumrichter angezeigt oder geändert werden.
l
24 | Danfoss A/S © 2024.03
Aus Ein
Konfiguration 1 Konfiguration 2
Konfiguration 1 Konfiguration 2
Benutzerschnittstellen und Konfiguration
Flash Schnell blinkend
Konfiguration 1 Konfiguration 2
Konfiguration 2 Konfiguration 1
AB413939445838de-000301 / 130R1254
