q1: Motordaten
P 4.2.2.1 Nennleistung
P4.2.2.2 Nennspannung
P4.2.2.3 Nennstrom
P 4.2.2.4 Nennfrequenz
P 4.2.2.5 Nenndrehzahl
P 4.2.1.2 Anzahl der Pole
Schnellzugriff
q2: Anwendungs-
auswahl
q3: Motorsteuerung

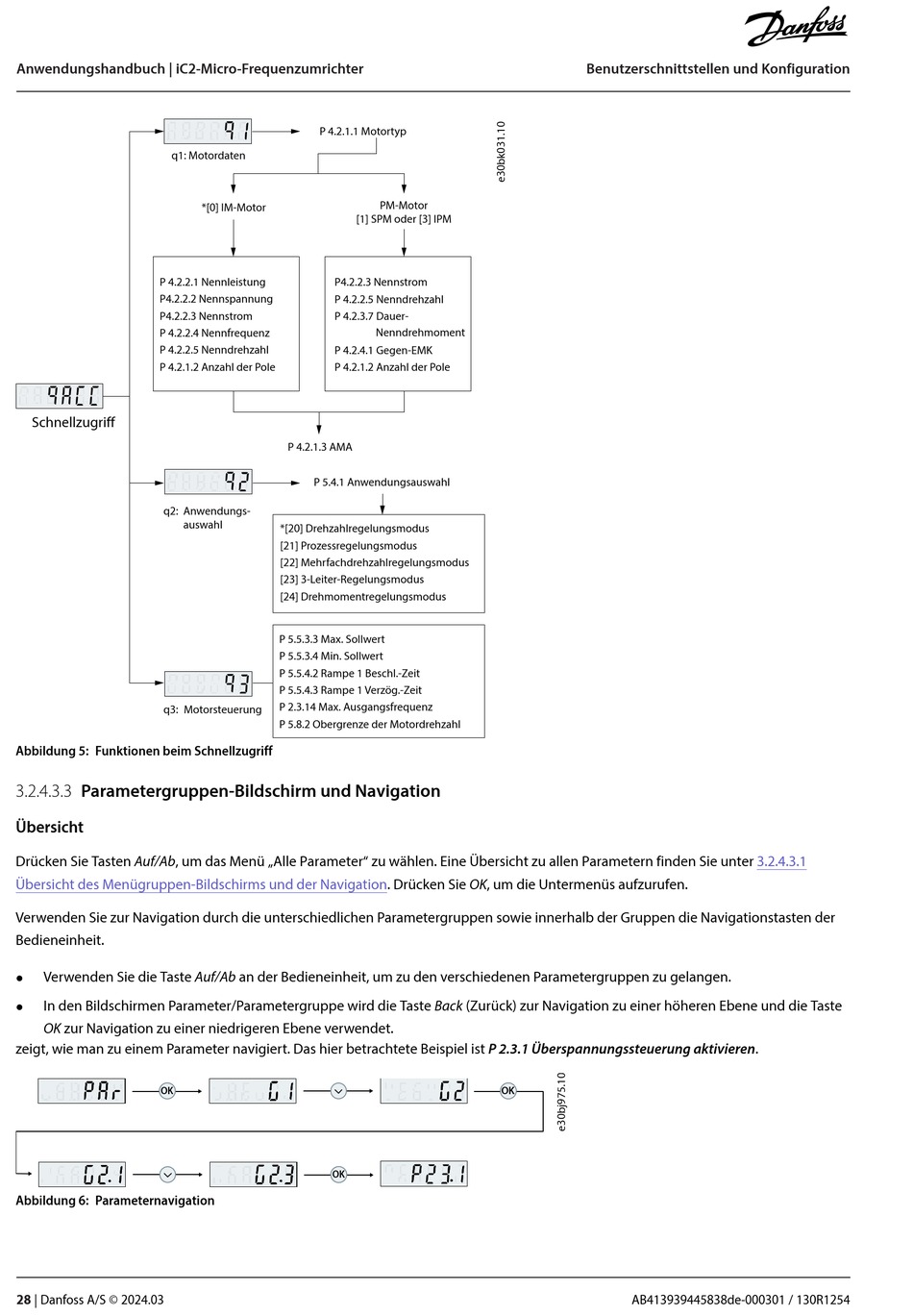

Abbildung 5: Funktionen beim Schnellzugriff
3.2.4.3.3 Parametergruppen-Bildschirm und Navigation
Übersicht
Drücken Sie Tasten Auf/Ab, um das Menü „Alle Parameter" zu wählen. Eine Übersicht zu allen Parametern finden Sie unter
Übersicht des Menügruppen-Bildschirms und der
Verwenden Sie zur Navigation durch die unterschiedlichen Parametergruppen sowie innerhalb der Gruppen die Navigationstasten der
Bedieneinheit.
Verwenden Sie die Taste Auf/Ab an der Bedieneinheit, um zu den verschiedenen Parametergruppen zu gelangen.
l
In den Bildschirmen Parameter/Parametergruppe wird die Taste Back (Zurück) zur Navigation zu einer höheren Ebene und die Taste
l
OK zur Navigation zu einer niedrigeren Ebene verwendet.
zeigt, wie man zu einem Parameter navigiert. Das hier betrachtete Beispiel ist P 2.3.1 Überspannungssteuerung aktivieren.
OK
Abbildung 6: Parameternavigation
28 | Danfoss A/S © 2024.03
P 4.2.1.1 Motortyp
*[0] IM-Motor
[1] SPM oder [3] IPM
P4.2.2.3 Nennstrom
P 4.2.2.5 Nenndrehzahl
P 4.2.3.7 Dauer-
P 4.2.4.1 Gegen-EMK
P 4.2.1.2 Anzahl der Pole
P 4.2.1.3 AMA
P 5.4.1 Anwendungsauswahl
*[20] Drehzahlregelungsmodus
[21] Prozessregelungsmodus
[22] Mehrfachdrehzahlregelungsmodus
[23] 3-Leiter-Regelungsmodus
[24] Drehmomentregelungsmodus
P 5.5.3.3 Max. Sollwert
P 5.5.3.4 Min. Sollwert
P 5.5.4.2 Rampe 1 Beschl.-Zeit
P 5.5.4.3 Rampe 1 Verzög.-Zeit
P 2.3.14 Max. Ausgangsfrequenz
P 5.8.2 Obergrenze der Motordrehzahl
Navigation. Drücken Sie OK, um die Untermenüs aufzurufen.
OK
PM-Motor
Nenndrehmoment
OK
Benutzerschnittstellen und Konfiguration
3.2.4.3.1
