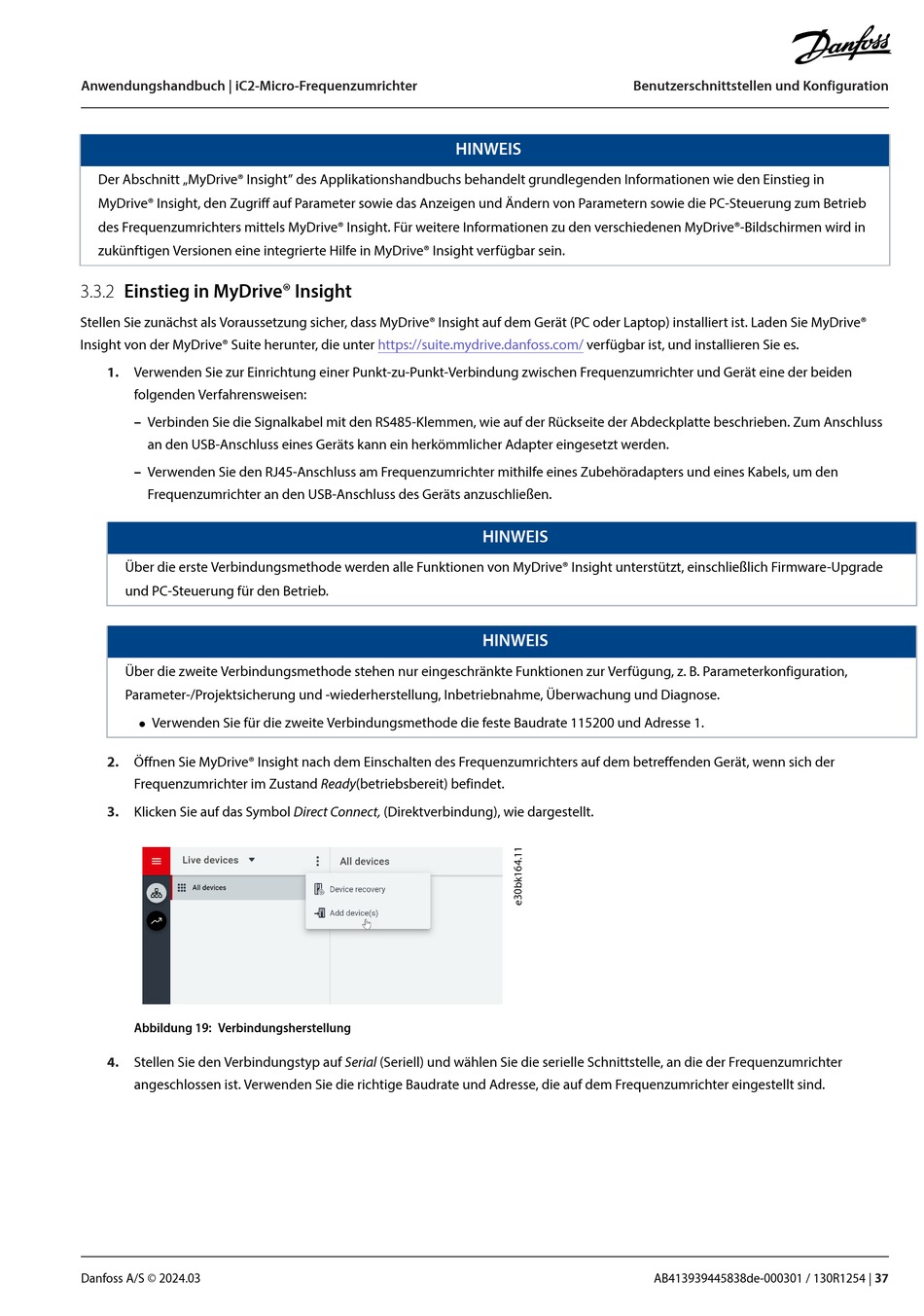

Danfoss iC2-Micro Anwendungshandbuch Seite 37

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Der Abschnitt „MyDrive® Insight" des Applikationshandbuchs behandelt grundlegenden Informationen wie den Einstieg in
MyDrive® Insight, den Zugriff auf Parameter sowie das Anzeigen und Ändern von Parametern sowie die PC-Steuerung zum Betrieb
des Frequenzumrichters mittels MyDrive® Insight. Für weitere Informationen zu den verschiedenen MyDrive®-Bildschirmen wird in
zukünftigen Versionen eine integrierte Hilfe in MyDrive® Insight verfügbar sein.
3.3.2 Einstieg in MyDrive® Insight
Stellen Sie zunächst als Voraussetzung sicher, dass MyDrive® Insight auf dem Gerät (PC oder Laptop) installiert ist. Laden Sie MyDrive®
Insight von der MyDrive® Suite herunter, die unter
1.
Verwenden Sie zur Einrichtung einer Punkt-zu-Punkt-Verbindung zwischen Frequenzumrichter und Gerät eine der beiden
folgenden Verfahrensweisen:
–
Verbinden Sie die Signalkabel mit den RS485-Klemmen, wie auf der Rückseite der Abdeckplatte beschrieben. Zum Anschluss
an den USB-Anschluss eines Geräts kann ein herkömmlicher Adapter eingesetzt werden.
– Verwenden Sie den RJ45-Anschluss am Frequenzumrichter mithilfe eines Zubehöradapters und eines Kabels, um den
Frequenzumrichter an den USB-Anschluss des Geräts anzuschließen.
Über die erste Verbindungsmethode werden alle Funktionen von MyDrive® Insight unterstützt, einschließlich Firmware-Upgrade
und PC-Steuerung für den Betrieb.
Über die zweite Verbindungsmethode stehen nur eingeschränkte Funktionen zur Verfügung, z. B. Parameterkonfiguration,
Parameter-/Projektsicherung und -wiederherstellung, Inbetriebnahme, Überwachung und Diagnose.
Verwenden Sie für die zweite Verbindungsmethode die feste Baudrate 115200 und Adresse 1.
l
2. Öffnen Sie MyDrive® Insight nach dem Einschalten des Frequenzumrichters auf dem betreffenden Gerät, wenn sich der
Frequenzumrichter im Zustand Ready(betriebsbereit) befindet.
3.
Klicken Sie auf das Symbol Direct Connect, (Direktverbindung), wie dargestellt.
Abbildung 19: Verbindungsherstellung
4. Stellen Sie den Verbindungstyp auf Serial (Seriell) und wählen Sie die serielle Schnittstelle, an die der Frequenzumrichter
angeschlossen ist. Verwenden Sie die richtige Baudrate und Adresse, die auf dem Frequenzumrichter eingestellt sind.
Danfoss A/S © 2024.03
HINWEIS
https://suite.mydrive.danfoss.com/
HINWEIS
HINWEIS
Benutzerschnittstellen und Konfiguration
verfügbar ist, und installieren Sie es.
AB413939445838de-000301 / 130R1254 | 37
