Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Die 2 Arten von Sollwerteingängen werden in folgender Formel kombiniert:
Fernsollwert = X+X*Y/100 %.
Wenn der relative Sollwert nicht verwendet wird, stellen Sie P 5.5.3.12 Relativ. Skalierungssollw. Ressource auf [0] Ohne Funktion und P
5.5.3.11 Relativer Festsollwert auf 0 % ein. Die Digitaleingänge des Frequenzumrichters können sowohl die Funktion „Frequenzkorrektur
auf/ab" als auch die Funktion „Sollwert speichern" aktivieren.
5.6.2 Sollwertgrenzen
Der Sollwertbereich, der minimale Sollwert und der maximale Sollwert definieren den zulässigen Bereich der Summe aller Sollwerte. Die
Summe aller Sollwerte wird bei Bedarf begrenzt. Die Beziehung zwischen dem resultierenden Sollwert (nach der Befestigung) und der
Summe aller Sollwerte wird in und gezeigt.
Sollwertbereich = Minimum bis Maximum
Resultierender Sollwert
Maximaler Sollwert
Vorwärts
Minimaler Sollwert
-Minimaler Sollwert
Rückwärts
-Maximaler Sollwert

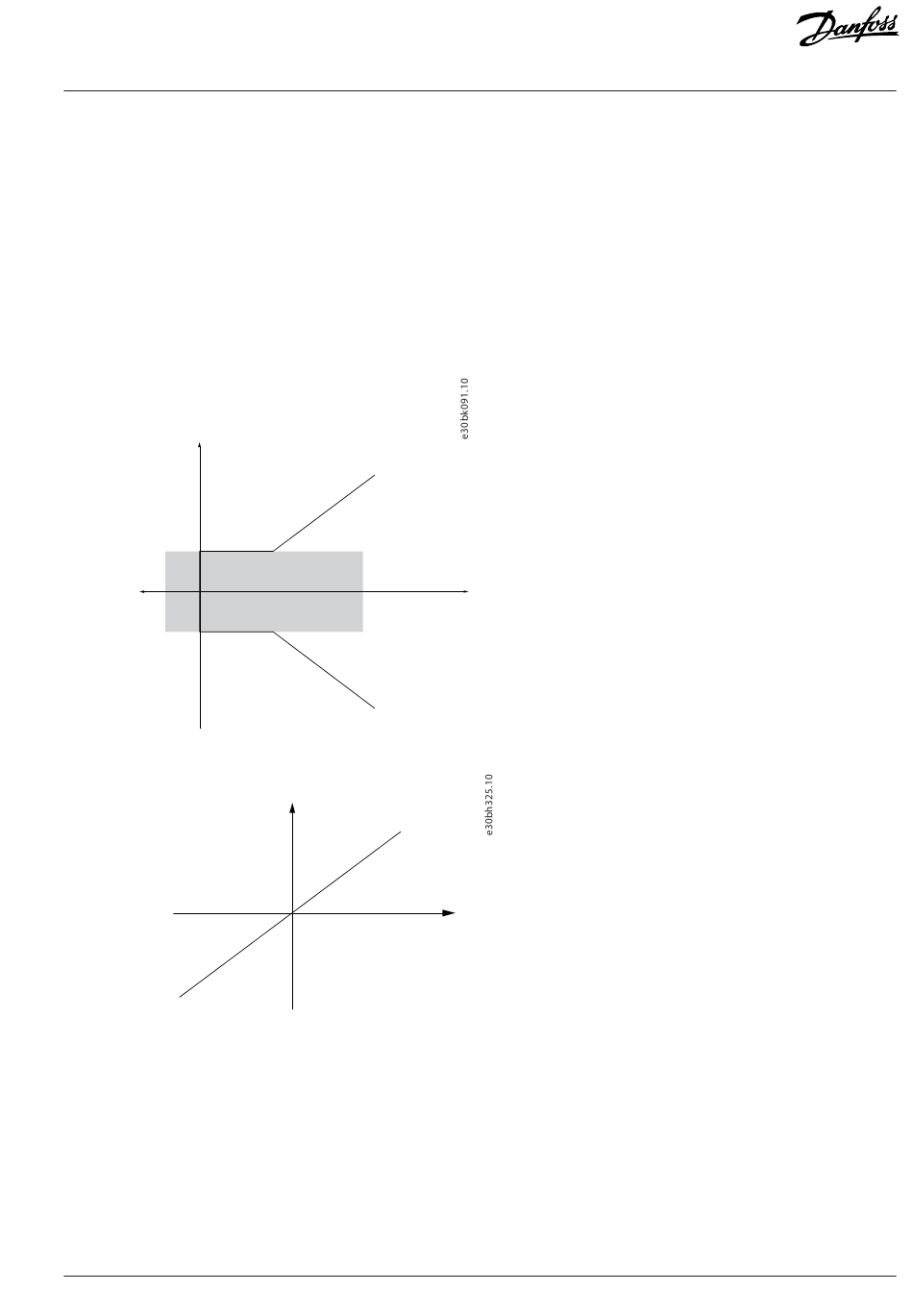

Abbildung 44: Sollwertbereich ist auf 0 eingestellt
Sollwertbereich = -Maximum bis +Maximum
Maximaler Sollwert
– Maximaler Sollwert
Abbildung 45: Sollwertbereich ist auf 1 eingestellt
Der minimale Sollwert kann nicht auf weniger als 0 eingestellt werden, es sei denn, das Regelverfahren ist auf Prozess eingestellt. In
diesem Fall ergibt sich das Verhältnis zwischen dem resultierenden Sollwert (nach der Befestigung) und der Summe aller Sollwerte wie in
gezeigt.
Danfoss A/S © 2024.03
Summe aller
Sollwerte
Resultierender Sollwert
Summe aller
Sollwerte
Konfigurations- und Einrichtungsbeispiele
