Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Bitte Folgendes beachten:
Der Drehmomentregelungsmodus wird nur bei der VVC+-Steuerung unterstützt und auch nur dann, wenn [0] Asynchronmotor, IM
l
in P 4.2.1.1 Motortyp zur Steuerung ausgewählt wurde.
Der Drehmomentsollwert für P 5.5.3.3 Max. Sollwert wird automatisch auf der Grundlage der gemäß Motortypenschild
l
eingegebenen Motordaten berechnet.
Stellen Sie sicher, dass P 9.5.2.6 T33 Max. Soll-/Ist- Wert gemäß der Anwendungsanforderung eingestellt wird. Typischerweise ist der
l
Wert unter P 9.5.2.6 T33 Max. Soll-/Ist- Wert gleich dem Wert unter P 5.5.3.3 Max. Sollwert.
Wenn der Betrieb keine Drehzahlgrenze unter Drehmomentregelung verlangt, stellen Sie P 5.10.3 Drehzahlgrenze Modus
l
Drehmomentreg. auf [0] Ohne Funktion ein.
1 kOhm

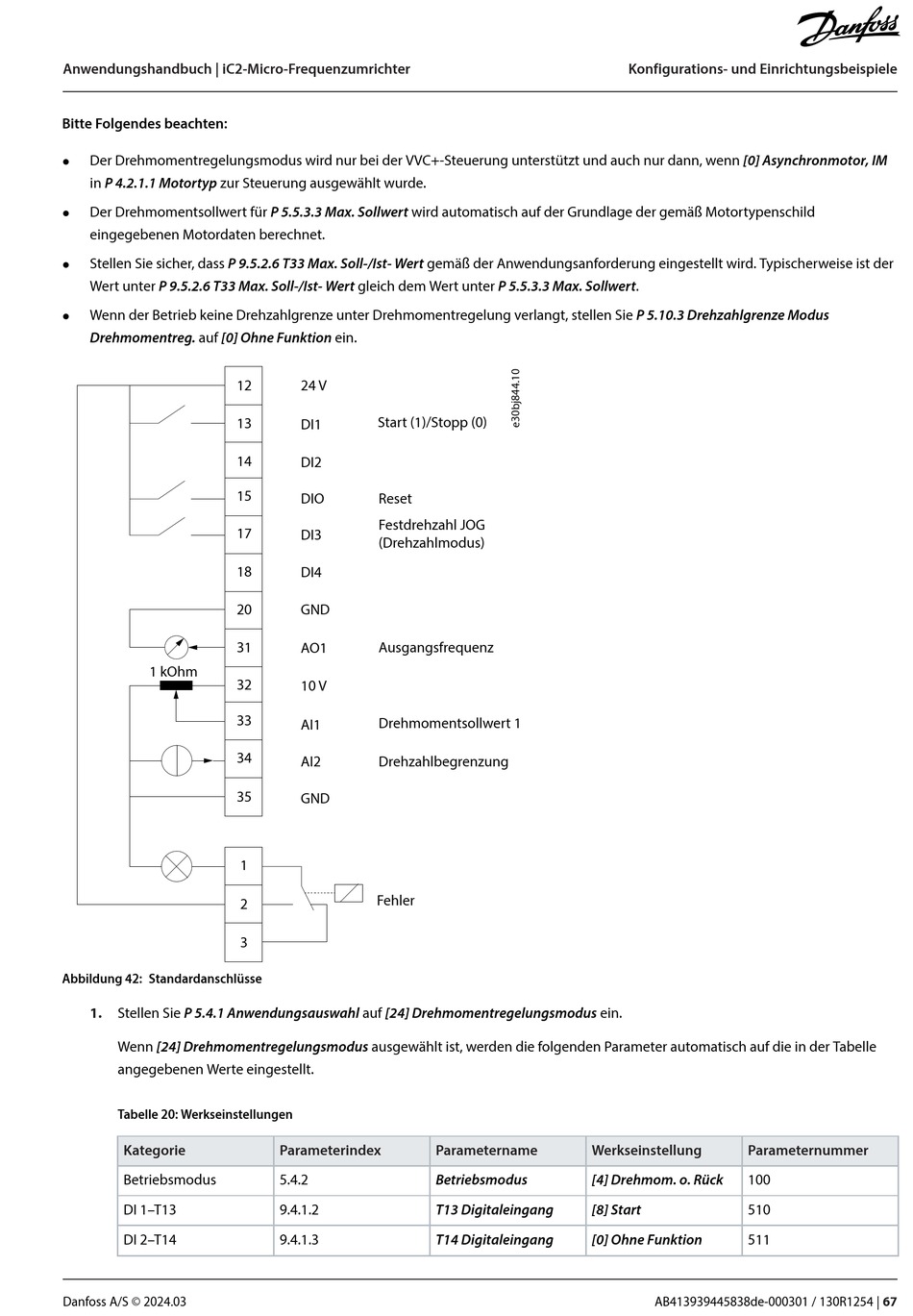

Abbildung 42: Standardanschlüsse
1. Stellen Sie P 5.4.1 Anwendungsauswahl auf [24] Drehmomentregelungsmodus ein.
Wenn [24] Drehmomentregelungsmodus ausgewählt ist, werden die folgenden Parameter automatisch auf die in der Tabelle
angegebenen Werte eingestellt.
Tabelle 20: Werkseinstellungen
Kategorie
Betriebsmodus
DI 1–T13
DI 2–T14
Danfoss A/S © 2024.03
12 24 V
Start (1)/Stopp (0)
13
DI1
14
DI2
15
DIO Reset
Festdrehzahl JOG
17
DI3
(Drehzahlmodus)
18
DI4
20 GND
31 Ausgangsfrequenz
AO1
32
10 V
33
Drehmomentsollwert 1
AI1
34
AI2 Drehzahlbegrenzung
35
GND
1
Fehler
2
3
Parameterindex
5.4.2
9.4.1.2
9.4.1.3
Parametername Werkseinstellung
Betriebsmodus [4] Drehmom. o. Rück
T13 Digitaleingang [8] Start
T14 Digitaleingang [0] Ohne Funktion
Konfigurations- und Einrichtungsbeispiele
Parameternummer
100
510
511
