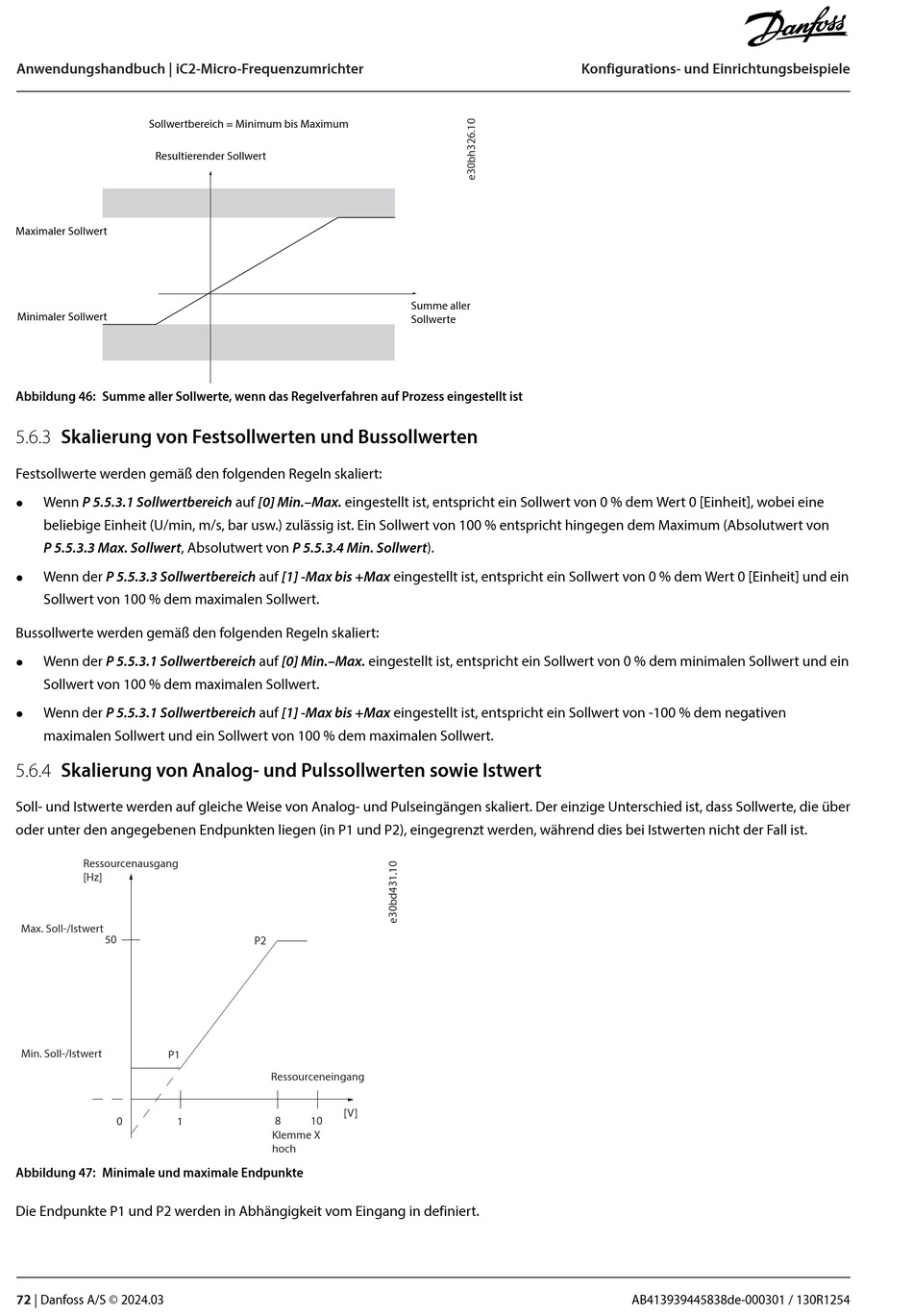

Danfoss iC2-Micro Anwendungshandbuch Seite 72

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Sollwertbereich = Minimum bis Maximum
Resultierender Sollwert
Maximaler Sollwert
Minimaler Sollwert
Abbildung 46: Summe aller Sollwerte, wenn das Regelverfahren auf Prozess eingestellt ist
5.6.3 Skalierung von Festsollwerten und Bussollwerten
Festsollwerte werden gemäß den folgenden Regeln skaliert:
Wenn P 5.5.3.1 Sollwertbereich auf [0] Min.–Max. eingestellt ist, entspricht ein Sollwert von 0 % dem Wert 0 [Einheit], wobei eine
l
beliebige Einheit (U/min, m/s, bar usw.) zulässig ist. Ein Sollwert von 100 % entspricht hingegen dem Maximum (Absolutwert von
P 5.5.3.3 Max. Sollwert, Absolutwert von P 5.5.3.4 Min. Sollwert).
Wenn der P 5.5.3.3 Sollwertbereich auf [1] -Max bis +Max eingestellt ist, entspricht ein Sollwert von 0 % dem Wert 0 [Einheit] und ein
l
Sollwert von 100 % dem maximalen Sollwert.
Bussollwerte werden gemäß den folgenden Regeln skaliert:
Wenn der P 5.5.3.1 Sollwertbereich auf [0] Min.–Max. eingestellt ist, entspricht ein Sollwert von 0 % dem minimalen Sollwert und ein
l
Sollwert von 100 % dem maximalen Sollwert.
Wenn der P 5.5.3.1 Sollwertbereich auf [1] -Max bis +Max eingestellt ist, entspricht ein Sollwert von -100 % dem negativen
l
maximalen Sollwert und ein Sollwert von 100 % dem maximalen Sollwert.
5.6.4 Skalierung von Analog- und Pulssollwerten sowie Istwert
Soll- und Istwerte werden auf gleiche Weise von Analog- und Pulseingängen skaliert. Der einzige Unterschied ist, dass Sollwerte, die über
oder unter den angegebenen Endpunkten liegen (in P1 und P2), eingegrenzt werden, während dies bei Istwerten nicht der Fall ist.
Ressourcenausgang
[Hz]
Max. Soll-/Istwert
50
Min. Soll-/Istwert
P1
0 1
Abbildung 47: Minimale und maximale Endpunkte
Die Endpunkte P1 und P2 werden in Abhängigkeit vom Eingang in definiert.
72 | Danfoss A/S © 2024.03
Summe aller
Sollwerte
P2
Ressourceneingang
[V]
8 10
Klemme X
hoch
Konfigurations- und Einrichtungsbeispiele
AB413939445838de-000301 / 130R1254
