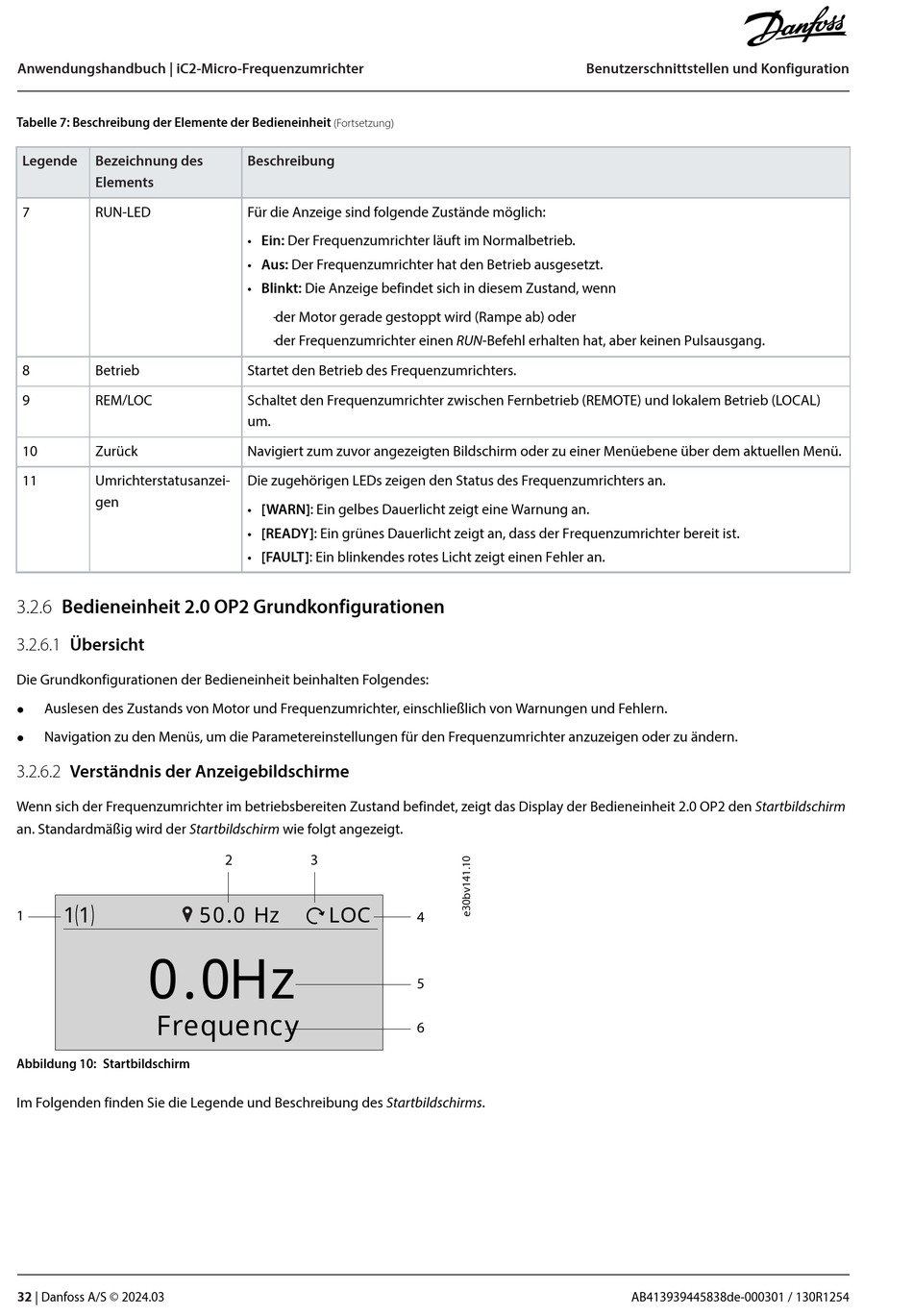

Danfoss iC2-Micro Anwendungshandbuch Seite 32

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 7: Beschreibung der Elemente der Bedieneinheit
Legende Bezeichnung des
Elements
7 RUN-LED
8 Betrieb
9 REM/LOC
10 Zurück
11 Umrichterstatusanzei-
gen
3.2.6 Bedieneinheit 2.0 OP2 Grundkonfigurationen
3.2.6.1 Übersicht
Die Grundkonfigurationen der Bedieneinheit beinhalten Folgendes:
Auslesen des Zustands von Motor und Frequenzumrichter, einschließlich von Warnungen und Fehlern.
l
Navigation zu den Menüs, um die Parametereinstellungen für den Frequenzumrichter anzuzeigen oder zu ändern.
l
3.2.6.2 Verständnis der Anzeigebildschirme
Wenn sich der Frequenzumrichter im betriebsbereiten Zustand befindet, zeigt das Display der Bedieneinheit 2.0 OP2 den Startbildschirm
an. Standardmäßig wird der Startbildschirm wie folgt angezeigt.
1(1)
1
0.0Hz
Frequency
Abbildung 10: Startbildschirm
Im Folgenden finden Sie die Legende und Beschreibung des Startbildschirms.
32 | Danfoss A/S © 2024.03
(Fortsetzung)
Beschreibung
Für die Anzeige sind folgende Zustände möglich:
• Ein: Der Frequenzumrichter läuft im Normalbetrieb.
• Aus: Der Frequenzumrichter hat den Betrieb ausgesetzt.
• Blinkt: Die Anzeige befindet sich in diesem Zustand, wenn
-der Motor gerade gestoppt wird (Rampe ab) oder
-der Frequenzumrichter einen RUN-Befehl erhalten hat, aber keinen Pulsausgang.
Startet den Betrieb des Frequenzumrichters.
Schaltet den Frequenzumrichter zwischen Fernbetrieb (REMOTE) und lokalem Betrieb (LOCAL)
um.
Navigiert zum zuvor angezeigten Bildschirm oder zu einer Menüebene über dem aktuellen Menü.
Die zugehörigen LEDs zeigen den Status des Frequenzumrichters an.
• [WARN]: Ein gelbes Dauerlicht zeigt eine Warnung an.
• [READY]: Ein grünes Dauerlicht zeigt an, dass der Frequenzumrichter bereit ist.
• [FAULT]: Ein blinkendes rotes Licht zeigt einen Fehler an.
2 3
50.0 Hz LOC
Benutzerschnittstellen und Konfiguration
4
5
6
AB413939445838de-000301 / 130R1254
