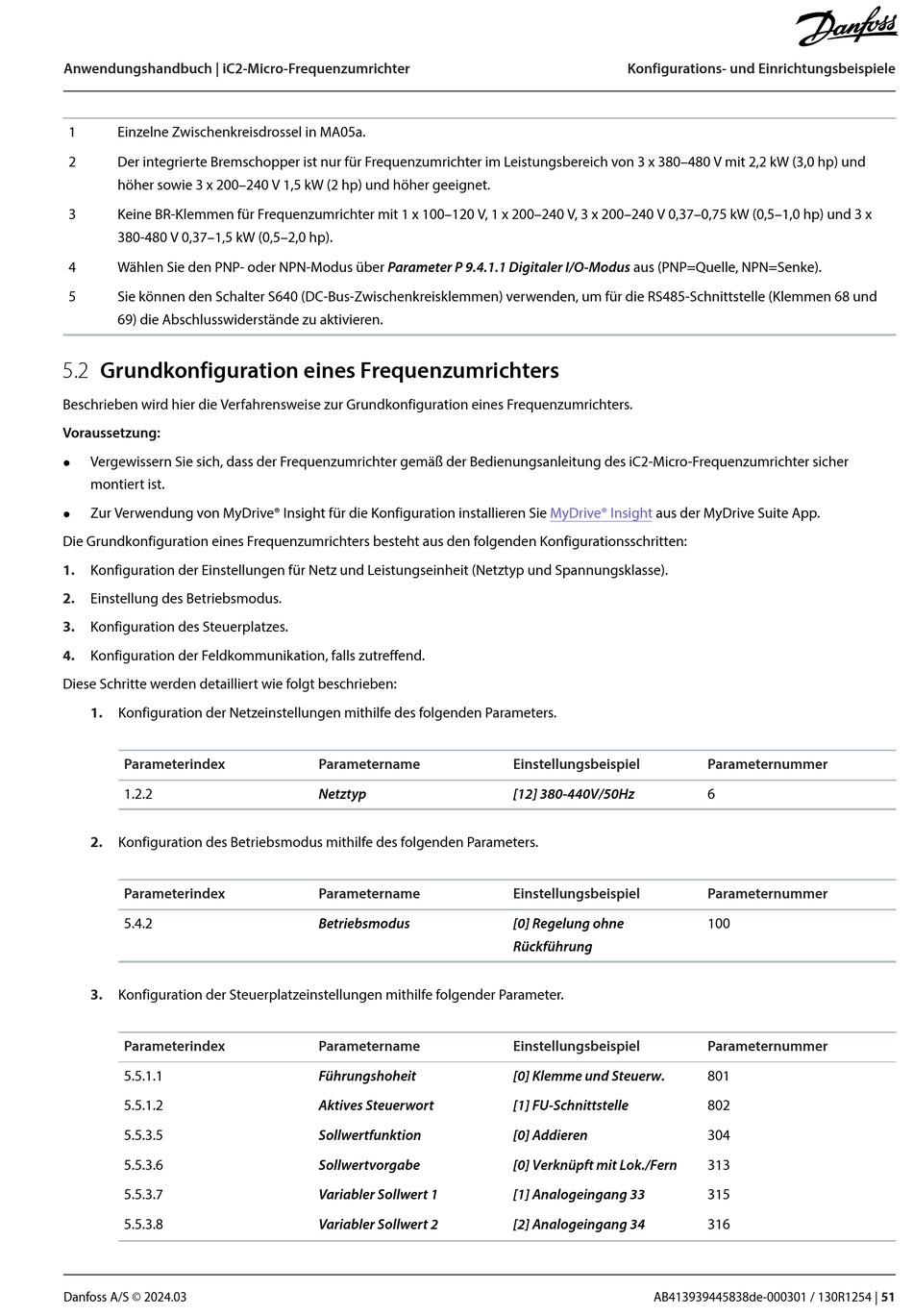

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
1 Einzelne Zwischenkreisdrossel in MA05a.
2 Der integrierte Bremschopper ist nur für Frequenzumrichter im Leistungsbereich von 3 x 380–480 V mit 2,2 kW (3,0 hp) und
höher sowie 3 x 200–240 V 1,5 kW (2 hp) und höher geeignet.
3 Keine BR-Klemmen für Frequenzumrichter mit 1 x 100–120 V, 1 x 200–240 V, 3 x 200–240 V 0,37–0,75 kW (0,5–1,0 hp) und 3 x
380-480 V 0,37–1,5 kW (0,5–2,0 hp).
4 Wählen Sie den PNP- oder NPN-Modus über Parameter P 9.4.1.1 Digitaler I/O-Modus aus (PNP=Quelle, NPN=Senke).
5 Sie können den Schalter S640 (DC-Bus-Zwischenkreisklemmen) verwenden, um für die RS485-Schnittstelle (Klemmen 68 und
69) die Abschlusswiderstände zu aktivieren.
5.2 Grundkonfiguration eines Frequenzumrichters
Beschrieben wird hier die Verfahrensweise zur Grundkonfiguration eines Frequenzumrichters.
Voraussetzung:
Vergewissern Sie sich, dass der Frequenzumrichter gemäß der Bedienungsanleitung des iC2-Micro-Frequenzumrichter sicher
l
montiert ist.
Zur Verwendung von MyDrive® Insight für die Konfiguration installieren Sie
l
Die Grundkonfiguration eines Frequenzumrichters besteht aus den folgenden Konfigurationsschritten:
1.
Konfiguration der Einstellungen für Netz und Leistungseinheit (Netztyp und Spannungsklasse).
2. Einstellung des Betriebsmodus.
3.
Konfiguration des Steuerplatzes.
4.
Konfiguration der Feldkommunikation, falls zutreffend.
Diese Schritte werden detailliert wie folgt beschrieben:
1. Konfiguration der Netzeinstellungen mithilfe des folgenden Parameters.
Parameterindex
1.2.2
2. Konfiguration des Betriebsmodus mithilfe des folgenden Parameters.
Parameterindex
5.4.2
3.
Konfiguration der Steuerplatzeinstellungen mithilfe folgender Parameter.
Parameterindex
5.5.1.1
5.5.1.2
5.5.3.5
5.5.3.6
5.5.3.7
5.5.3.8
Danfoss A/S © 2024.03
Parametername
Netztyp
Parametername
Betriebsmodus
Parametername
Führungshoheit
Aktives Steuerwort
Sollwertfunktion
Sollwertvorgabe
Variabler Sollwert 1
Variabler Sollwert 2
Konfigurations- und Einrichtungsbeispiele
MyDrive® Insight aus der MyDrive Suite App.
Einstellungsbeispiel
[12] 380-440V/50Hz
Einstellungsbeispiel
[0] Regelung ohne
Rückführung
Einstellungsbeispiel
[0] Klemme und Steuerw.
[1] FU-Schnittstelle
[0] Addieren
[0] Verknüpft mit Lok./Fern
[1] Analogeingang 33
[2] Analogeingang 34
AB413939445838de-000301 / 130R1254 |
Parameternummer
6
Parameternummer
100
Parameternummer
801
802
304
313
315
316
51
