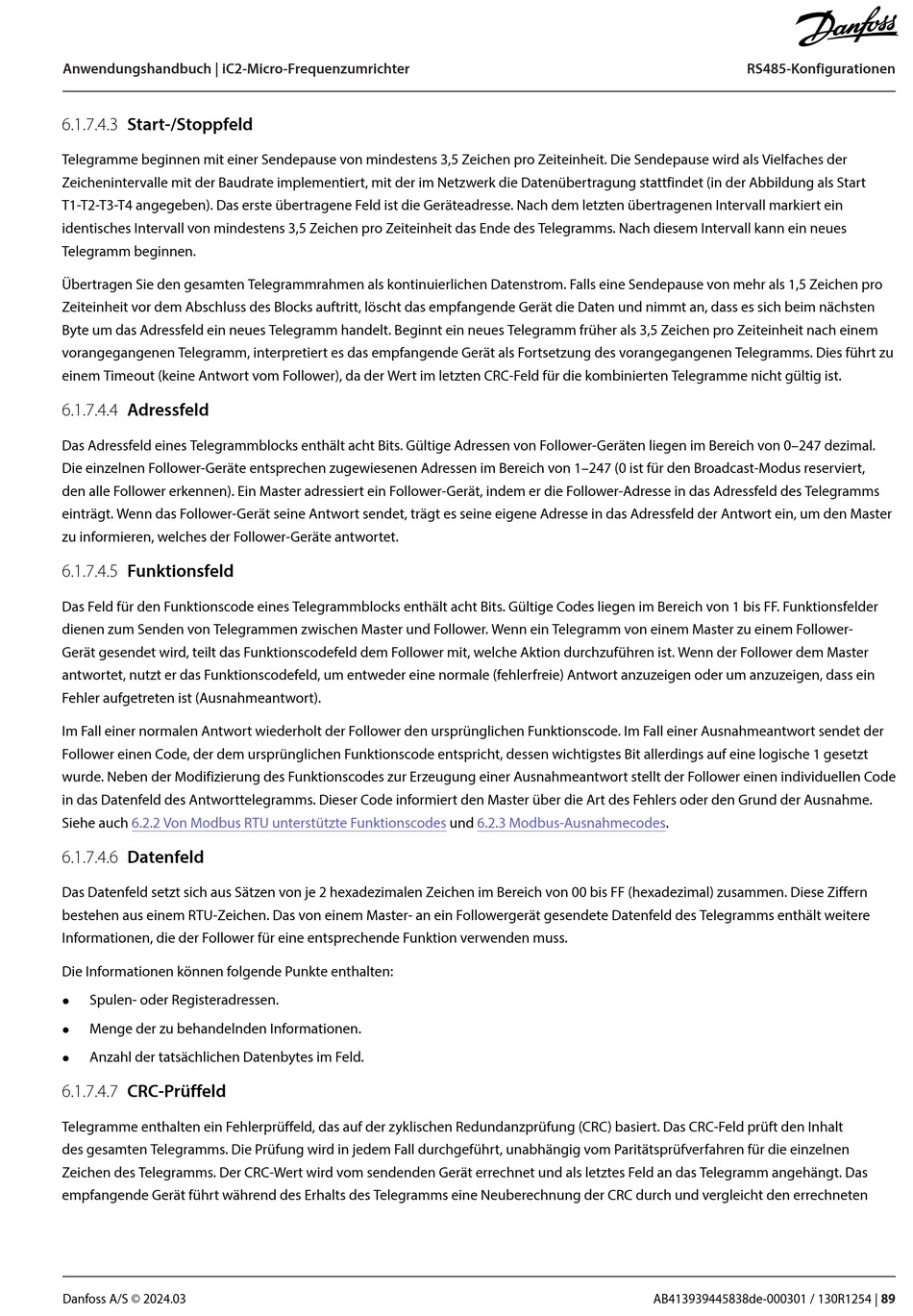

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
6.1.7.4.3 Start-/Stoppfeld
Telegramme beginnen mit einer Sendepause von mindestens 3,5 Zeichen pro Zeiteinheit. Die Sendepause wird als Vielfaches der
Zeichenintervalle mit der Baudrate implementiert, mit der im Netzwerk die Datenübertragung stattfindet (in der Abbildung als Start
T1-T2-T3-T4 angegeben). Das erste übertragene Feld ist die Geräteadresse. Nach dem letzten übertragenen Intervall markiert ein
identisches Intervall von mindestens 3,5 Zeichen pro Zeiteinheit das Ende des Telegramms. Nach diesem Intervall kann ein neues
Telegramm beginnen.
Übertragen Sie den gesamten Telegrammrahmen als kontinuierlichen Datenstrom. Falls eine Sendepause von mehr als 1,5 Zeichen pro
Zeiteinheit vor dem Abschluss des Blocks auftritt, löscht das empfangende Gerät die Daten und nimmt an, dass es sich beim nächsten
Byte um das Adressfeld ein neues Telegramm handelt. Beginnt ein neues Telegramm früher als 3,5 Zeichen pro Zeiteinheit nach einem
vorangegangenen Telegramm, interpretiert es das empfangende Gerät als Fortsetzung des vorangegangenen Telegramms. Dies führt zu
einem Timeout (keine Antwort vom Follower), da der Wert im letzten CRC-Feld für die kombinierten Telegramme nicht gültig ist.
6.1.7.4.4 Adressfeld
Das Adressfeld eines Telegrammblocks enthält acht Bits. Gültige Adressen von Follower-Geräten liegen im Bereich von 0–247 dezimal.
Die einzelnen Follower-Geräte entsprechen zugewiesenen Adressen im Bereich von 1–247 (0 ist für den Broadcast-Modus reserviert,
den alle Follower erkennen). Ein Master adressiert ein Follower-Gerät, indem er die Follower-Adresse in das Adressfeld des Telegramms
einträgt. Wenn das Follower-Gerät seine Antwort sendet, trägt es seine eigene Adresse in das Adressfeld der Antwort ein, um den Master
zu informieren, welches der Follower-Geräte antwortet.
6.1.7.4.5 Funktionsfeld
Das Feld für den Funktionscode eines Telegrammblocks enthält acht Bits. Gültige Codes liegen im Bereich von 1 bis FF. Funktionsfelder
dienen zum Senden von Telegrammen zwischen Master und Follower. Wenn ein Telegramm von einem Master zu einem Follower-
Gerät gesendet wird, teilt das Funktionscodefeld dem Follower mit, welche Aktion durchzuführen ist. Wenn der Follower dem Master
antwortet, nutzt er das Funktionscodefeld, um entweder eine normale (fehlerfreie) Antwort anzuzeigen oder um anzuzeigen, dass ein
Fehler aufgetreten ist (Ausnahmeantwort).
Im Fall einer normalen Antwort wiederholt der Follower den ursprünglichen Funktionscode. Im Fall einer Ausnahmeantwort sendet der
Follower einen Code, der dem ursprünglichen Funktionscode entspricht, dessen wichtigstes Bit allerdings auf eine logische 1 gesetzt
wurde. Neben der Modifizierung des Funktionscodes zur Erzeugung einer Ausnahmeantwort stellt der Follower einen individuellen Code
in das Datenfeld des Antworttelegramms. Dieser Code informiert den Master über die Art des Fehlers oder den Grund der Ausnahme.
Siehe auch 6.2.2 Von Modbus RTU unterstützte Funktionscodes
6.1.7.4.6 Datenfeld
Das Datenfeld setzt sich aus Sätzen von je 2 hexadezimalen Zeichen im Bereich von 00 bis FF (hexadezimal) zusammen. Diese Ziffern
bestehen aus einem RTU-Zeichen. Das von einem Master- an ein Followergerät gesendete Datenfeld des Telegramms enthält weitere
Informationen, die der Follower für eine entsprechende Funktion verwenden muss.
Die Informationen können folgende Punkte enthalten:
Spulen- oder Registeradressen.
l
Menge der zu behandelnden Informationen.
l
Anzahl der tatsächlichen Datenbytes im Feld.
l
6.1.7.4.7 CRC-Prüffeld
Telegramme enthalten ein Fehlerprüffeld, das auf der zyklischen Redundanzprüfung (CRC) basiert. Das CRC-Feld prüft den Inhalt
des gesamten Telegramms. Die Prüfung wird in jedem Fall durchgeführt, unabhängig vom Paritätsprüfverfahren für die einzelnen
Zeichen des Telegramms. Der CRC-Wert wird vom sendenden Gerät errechnet und als letztes Feld an das Telegramm angehängt. Das
empfangende Gerät führt während des Erhalts des Telegramms eine Neuberechnung der CRC durch und vergleicht den errechneten
Danfoss A/S © 2024.03
und 6.2.3 Modbus-Ausnahmecodes.
