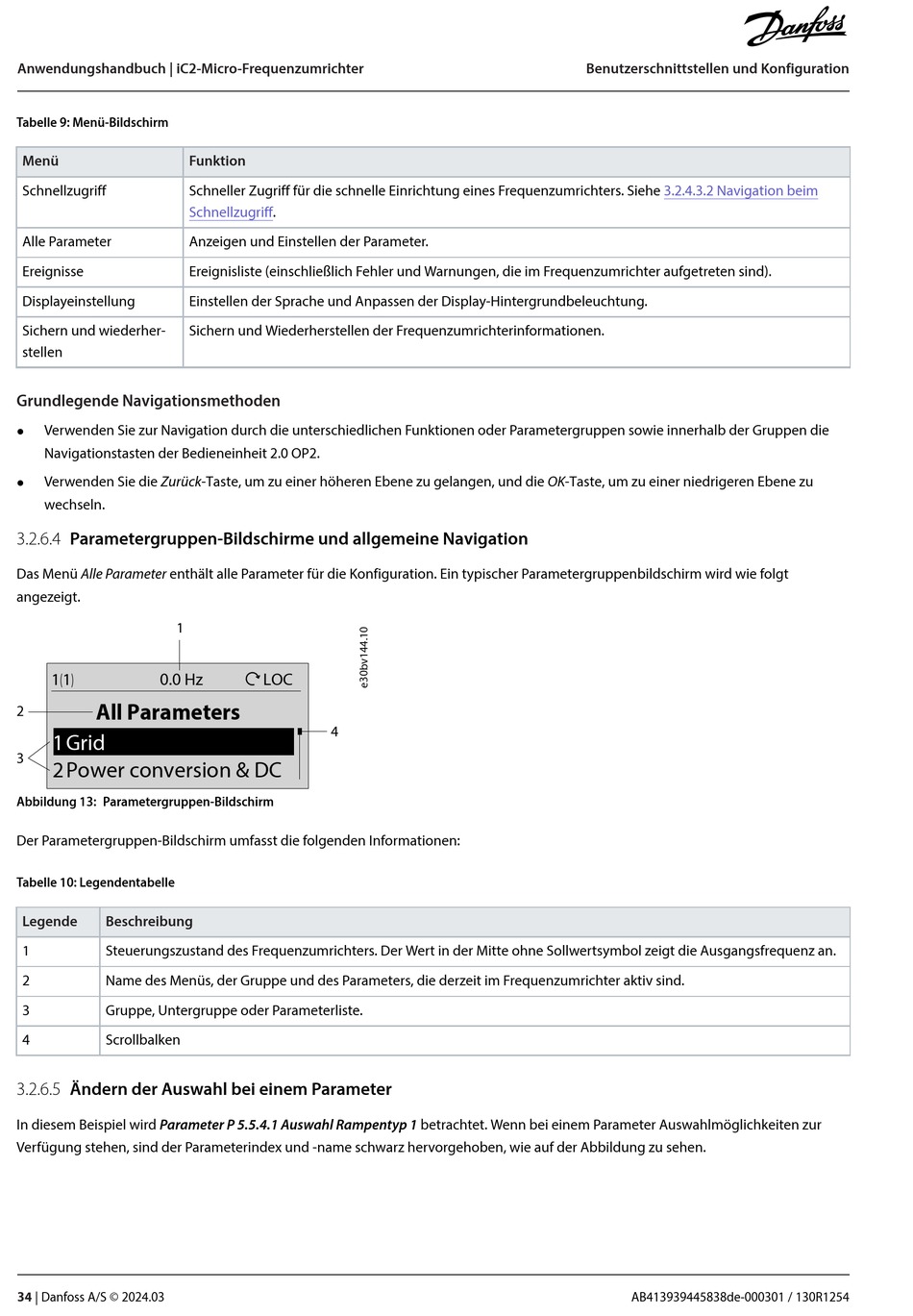

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 9: Menü-Bildschirm
Menü Funktion
Schnellzugriff Schneller Zugriff für die schnelle Einrichtung eines Frequenzumrichters. Siehe
Schnellzugriff.
Alle Parameter Anzeigen und Einstellen der Parameter.
Ereignisse Ereignisliste (einschließlich Fehler und Warnungen, die im Frequenzumrichter aufgetreten sind).
Displayeinstellung Einstellen der Sprache und Anpassen der Display-Hintergrundbeleuchtung.
Sichern und wiederher- Sichern und Wiederherstellen der Frequenzumrichterinformationen.
stellen
Grundlegende Navigationsmethoden
Verwenden Sie zur Navigation durch die unterschiedlichen Funktionen oder Parametergruppen sowie innerhalb der Gruppen die
l
Navigationstasten der Bedieneinheit 2.0 OP2.
Verwenden Sie die Zurück-Taste, um zu einer höheren Ebene zu gelangen, und die OK-Taste, um zu einer niedrigeren Ebene zu
l
wechseln.
3.2.6.4 Parametergruppen-Bildschirme und allgemeine Navigation
Das Menü Alle Parameter enthält alle Parameter für die Konfiguration. Ein typischer Parametergruppenbildschirm wird wie folgt
angezeigt.
1
1(1) 0.0 Hz
All Parameters
2
1 Grid
3
2 Power conversion & DC
Abbildung 13: Parametergruppen-Bildschirm
Der Parametergruppen-Bildschirm umfasst die folgenden Informationen:
Tabelle 10: Legendentabelle
Legende Beschreibung
1 Steuerungszustand des Frequenzumrichters. Der Wert in der Mitte ohne Sollwertsymbol zeigt die Ausgangsfrequenz an.
2 Name des Menüs, der Gruppe und des Parameters, die derzeit im Frequenzumrichter aktiv sind.
3 Gruppe, Untergruppe oder Parameterliste.
4 Scrollbalken
3.2.6.5 Ändern der Auswahl bei einem Parameter
In diesem Beispiel wird Parameter P 5.5.4.1 Auswahl Rampentyp 1 betrachtet. Wenn bei einem Parameter Auswahlmöglichkeiten zur
Verfügung stehen, sind der Parameterindex und -name schwarz hervorgehoben, wie auf der Abbildung zu sehen.
34 | Danfoss A/S © 2024.03
LOC
4
Benutzerschnittstellen und Konfiguration
3.2.4.3.2 Navigation beim
AB413939445838de-000301 / 130R1254
