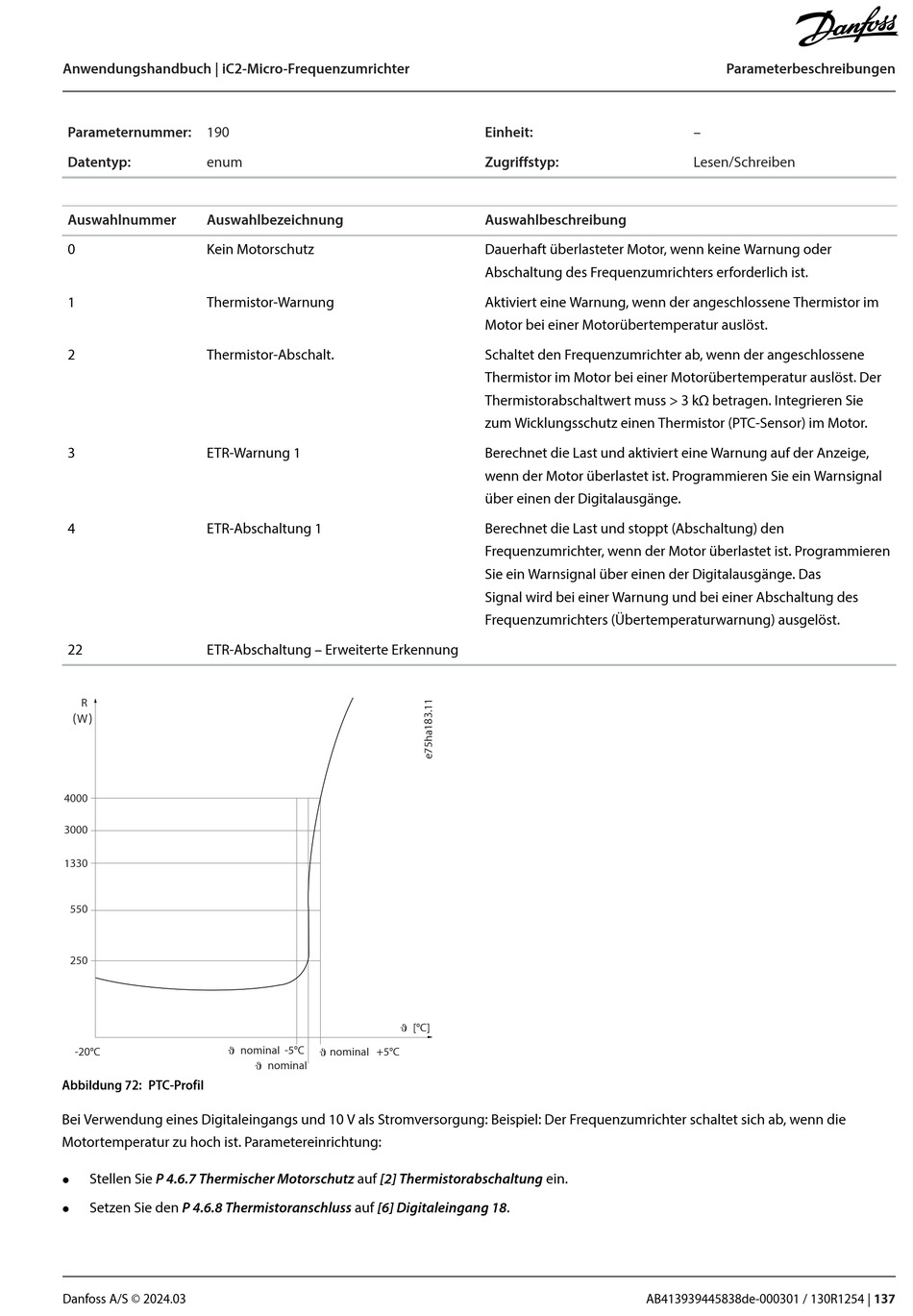

Danfoss iC2-Micro Anwendungshandbuch Seite 137

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Parameternummer: 190
Datentyp: enum
Auswahlnummer Auswahlbezeichnung
0 Kein Motorschutz
1 Thermistor-Warnung
2 Thermistor-Abschalt.
3 ETR-Warnung 1
4 ETR-Abschaltung 1
22 ETR-Abschaltung – Erweiterte Erkennung
R
(W)
4000
3000
1330
550
250
-20°C
Abbildung 72: PTC-Profil
Bei Verwendung eines Digitaleingangs und 10 V als Stromversorgung: Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist. Parametereinrichtung:
Stellen Sie P 4.6.7 Thermischer Motorschutz auf [2] Thermistorabschaltung ein.
l
Setzen Sie den P 4.6.8 Thermistoranschluss auf [6] Digitaleingang 18.
l
Danfoss A/S © 2024.03
[°C]
nominal -5°C
nominal + 5°C
nominal
Einheit:
Zugriffstyp:
Auswahlbeschreibung
Dauerhaft überlasteter Motor, wenn keine Warnung oder
Abschaltung des Frequenzumrichters erforderlich ist.
Aktiviert eine Warnung, wenn der angeschlossene Thermistor im
Motor bei einer Motorübertemperatur auslöst.
Schaltet den Frequenzumrichter ab, wenn der angeschlossene
Thermistor im Motor bei einer Motorübertemperatur auslöst. Der
Thermistorabschaltwert muss > 3 kΩ betragen. Integrieren Sie
zum Wicklungsschutz einen Thermistor (PTC-Sensor) im Motor.
Berechnet die Last und aktiviert eine Warnung auf der Anzeige,
wenn der Motor überlastet ist. Programmieren Sie ein Warnsignal
über einen der Digitalausgänge.
Berechnet die Last und stoppt (Abschaltung) den
Frequenzumrichter, wenn der Motor überlastet ist. Programmieren
Sie ein Warnsignal über einen der Digitalausgänge. Das
Signal wird bei einer Warnung und bei einer Abschaltung des
Frequenzumrichters (Übertemperaturwarnung) ausgelöst.
AB413939445838de-000301 / 130R1254 |
Parameterbeschreibungen
–
Lesen/Schreiben
