7.8.2.4 Vergleicher (Menüindex 8.4.3)
Vergleicher dienen zum Vergleichen von Betriebsvariablen (z. B. Ausgangsfrequenz, Ausgangsstrom, Analogeingang usw.) mit festen
Sollwerten.
P 8.4.3.1
Vergleicher-Operand
P 8.4.3.3
Vergleicher-Wert

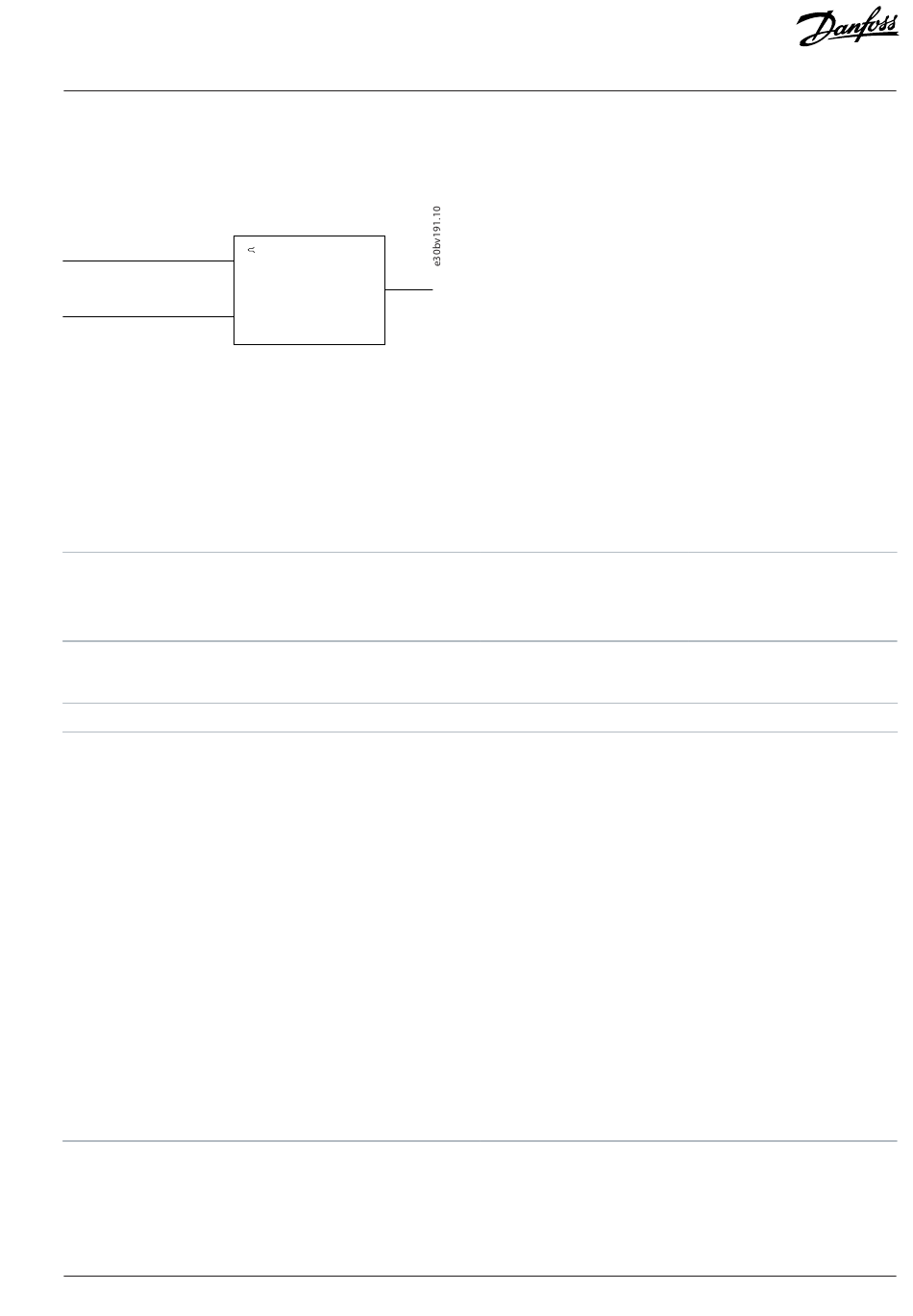

Abbildung 79: Vergleicher-Parameter
Zusätzlich gibt es Digitalwerte, die mit festgelegten Zeitwerten verglichen werden. Siehe Erklärung unter P 8.4.3.1 Vergleicher-
Operand. Vergleicher werden einmal pro Abtastintervall ausgewertet. Sie können das Ergebnis (WAHR oder FALSCH) direkt benutzen.
Alle Parameter in dieser Parametergruppe sind Arrayparameter mit einem Index von 0–5. Wählen Sie Index 0, um Vergleicher 0 zu
programmieren, Index 1, um Vergleicher 1 zu programmieren usw.
P 8.4.3.1 Vergleicher-Operand
Wählen Sie die vom Vergleicher zu überwachende Variable aus. Dies ist ein Array-Parameter, der die Vergleicher 0 bis 5 enthält.
Werkseinstellung: 1
Parameternummer: 1310
Datentyp:
enum
Für den Parameter gibt es folgende Auswahlmöglichkeiten.
Auswahlnummer Auswahlbezeichnung
0 Deaktiviert
1 Sollwert
2 Istwert
3 Motordrehzahl
4 Motornennstrom
6 Motorleistung
7 Motorspannung
12 Analogeingang AI33
13 Analogeingang AI34
19 Pulseingang FI18
20 Alarmnummer
30 Zähler A
31 Zähler B
P 8.4.3.2 Vergleicher-Operator
Auswahl des im Vergleich zu verwendenden Operators. Dies ist ein Array-Parameter, der die Vergleicheroperatoren 0 bis 5 enthält.
