Anwendungshandbuch | iC2-Micro-Frequenzumrichter
3.2.5 Tasten und Anzeigen der Bedieneinheit 2.0 OP2
1
2
3
4
5
6

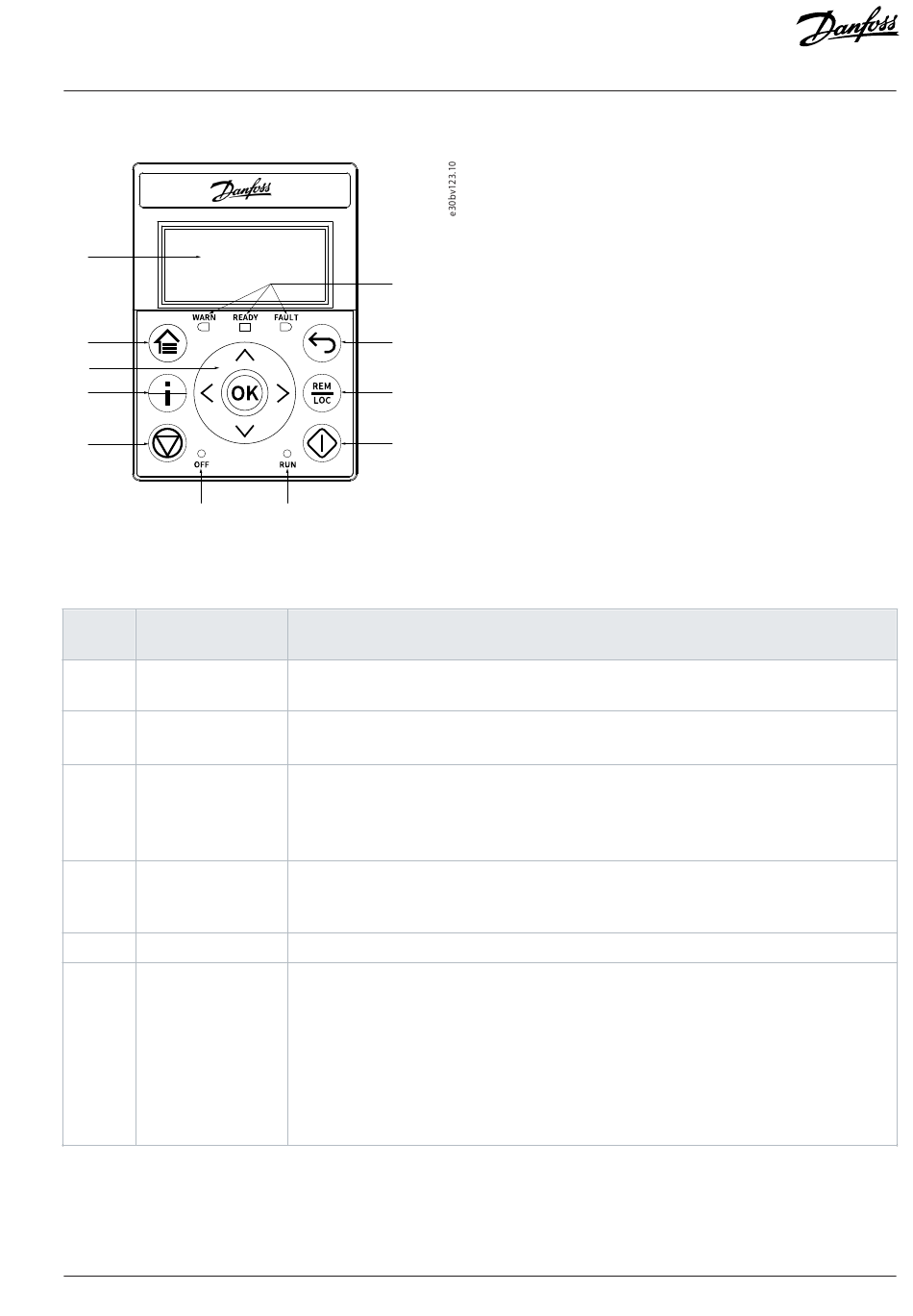

Abbildung 9: Bedieneinheit 2.0 OP2 – Übersicht
Tabelle 7: Beschreibung der Elemente der Bedieneinheit
Legende Bezeichnung des
Elements
1 Display
2 Start/Menü
3 Pfeiltasten und [OK]
4 Info
5 Stop/Reset
6 OFF-LED
Danfoss A/S © 2024.03
11
10
9
8
7
Beschreibung
Bietet Zugriff auf Inhalte und Einstellungen. Das Display liefert detaillierte Informationen über den
Status des Frequenzumrichters.
• Umschalten zwischen Statusansicht und Hauptmenü.
• Langes Drücken öffnet das Kontextmenü zum schnellen Lesen und Bearbeiten von Parametern.
• Pfeiltasten: Zum Navigieren innerhalb der verschiedenen Bildschirme und Menüs und zum
Einstellen der Parameterwerte.
• [OK]: Zum Bestätigen der ausgewählten Optionen und Daten auf dem Display der
Bedieneinheit.
Anzeige von Frequenzumrichterinformationen durch Drücken der Info-Taste auf dem Startbild-
schirm, z. B. Frequenzumrichtertyp, bestellter Typencode, Seriennummer des Frequenzumrich-
ters, Anwendungsversion.
Stoppt den Betrieb des Frequenzumrichters.
Für die Anzeige sind folgende Zustände möglich:
• Dauerhaft ein: Die Anzeige befindet sich in diesem Zustand, wenn
-Frequenzumrichter nicht moduliert und sich im Motorfreilauf befindet.
-ein Stopp- oder Motorfreilaufsignal angelegt wird. Rampenzeiten, Schutzvorrichtungen und
Stoppfunktionen können diesen Zustand verlängern.
• Aus: Der Frequenzumrichter ist in Betrieb, ein Startsignal wird angelegt und der Ausgang ist
aktiv. Dazu gehören auch Rampe, Betrieb gemäß Sollwert und AMA.
Benutzerschnittstellen und Konfiguration
