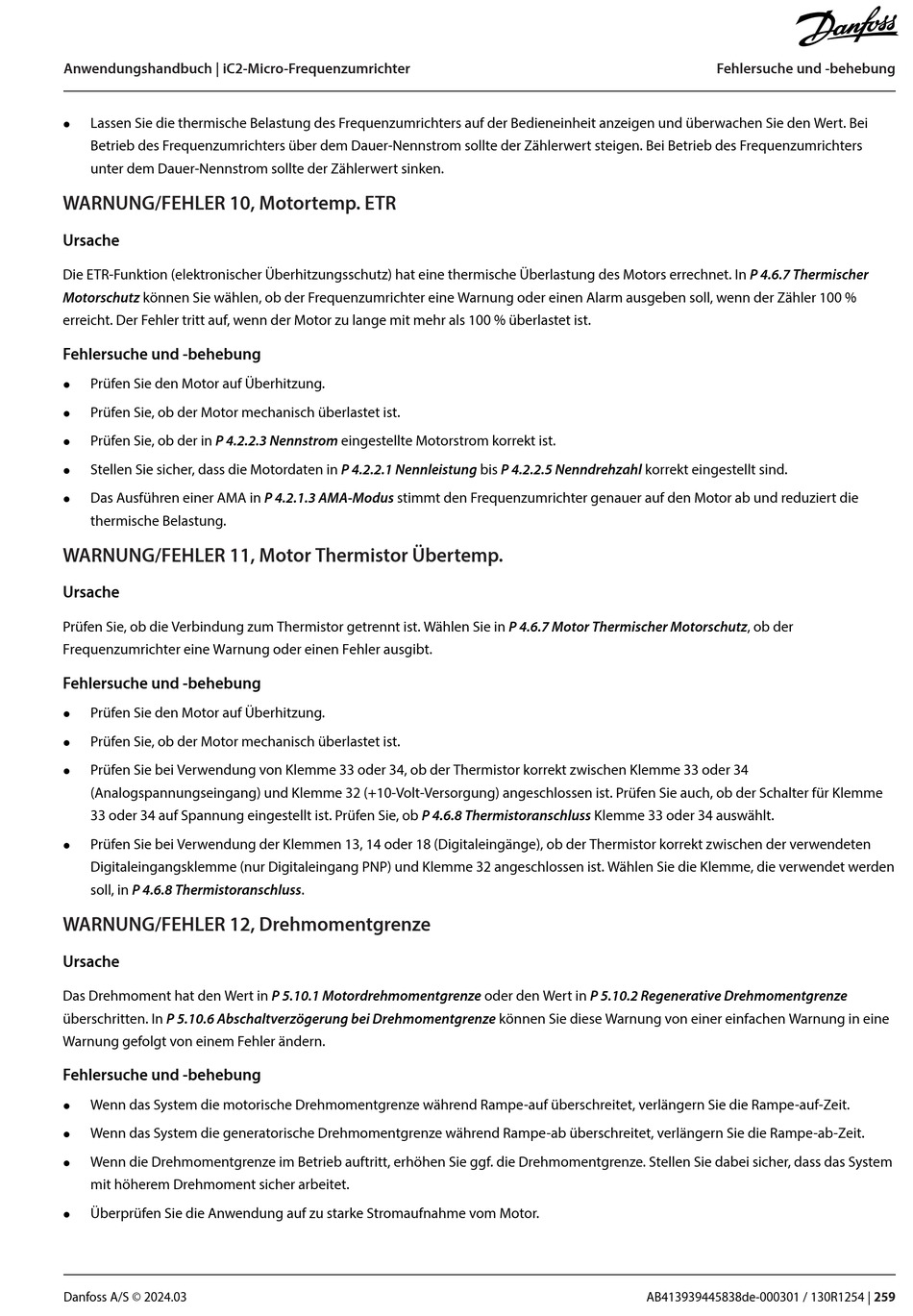

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
Lassen Sie die thermische Belastung des Frequenzumrichters auf der Bedieneinheit anzeigen und überwachen Sie den Wert. Bei
l
Betrieb des Frequenzumrichters über dem Dauer-Nennstrom sollte der Zählerwert steigen. Bei Betrieb des Frequenzumrichters
unter dem Dauer-Nennstrom sollte der Zählerwert sinken.
WARNUNG/FEHLER 10, Motortemp. ETR
Ursache
Die ETR-Funktion (elektronischer Überhitzungsschutz) hat eine thermische Überlastung des Motors errechnet. In P 4.6.7 Thermischer
Motorschutz können Sie wählen, ob der Frequenzumrichter eine Warnung oder einen Alarm ausgeben soll, wenn der Zähler 100 %
erreicht. Der Fehler tritt auf, wenn der Motor zu lange mit mehr als 100 % überlastet ist.
Fehlersuche und -behebung
Prüfen Sie den Motor auf Überhitzung.
l
Prüfen Sie, ob der Motor mechanisch überlastet ist.
l
Prüfen Sie, ob der in P 4.2.2.3 Nennstrom eingestellte Motorstrom korrekt ist.
l
Stellen Sie sicher, dass die Motordaten in P 4.2.2.1 Nennleistung bis P 4.2.2.5 Nenndrehzahl korrekt eingestellt sind.
l
Das Ausführen einer AMA in P 4.2.1.3 AMA-Modus stimmt den Frequenzumrichter genauer auf den Motor ab und reduziert die
l
thermische Belastung.
WARNUNG/FEHLER 11, Motor Thermistor Übertemp.
Ursache
Prüfen Sie, ob die Verbindung zum Thermistor getrennt ist. Wählen Sie in P 4.6.7 Motor Thermischer Motorschutz, ob der
Frequenzumrichter eine Warnung oder einen Fehler ausgibt.
Fehlersuche und -behebung
Prüfen Sie den Motor auf Überhitzung.
l
Prüfen Sie, ob der Motor mechanisch überlastet ist.
l
Prüfen Sie bei Verwendung von Klemme 33 oder 34, ob der Thermistor korrekt zwischen Klemme 33 oder 34
l
(Analogspannungseingang) und Klemme 32 (+10-Volt-Versorgung) angeschlossen ist. Prüfen Sie auch, ob der Schalter für Klemme
33 oder 34 auf Spannung eingestellt ist. Prüfen Sie, ob P 4.6.8 Thermistoranschluss Klemme 33 oder 34 auswählt.
Prüfen Sie bei Verwendung der Klemmen 13, 14 oder 18 (Digitaleingänge), ob der Thermistor korrekt zwischen der verwendeten
l
Digitaleingangsklemme (nur Digitaleingang PNP) und Klemme 32 angeschlossen ist. Wählen Sie die Klemme, die verwendet werden
soll, in P 4.6.8 Thermistoranschluss.
WARNUNG/FEHLER 12, Drehmomentgrenze
Ursache
Das Drehmoment hat den Wert in P 5.10.1 Motordrehmomentgrenze oder den Wert in P 5.10.2 Regenerative Drehmomentgrenze
überschritten. In P 5.10.6 Abschaltverzögerung bei Drehmomentgrenze können Sie diese Warnung von einer einfachen Warnung in eine
Warnung gefolgt von einem Fehler ändern.
Fehlersuche und -behebung
Wenn das System die motorische Drehmomentgrenze während Rampe-auf überschreitet, verlängern Sie die Rampe-auf-Zeit.
l
Wenn das System die generatorische Drehmomentgrenze während Rampe-ab überschreitet, verlängern Sie die Rampe-ab-Zeit.
l
Wenn die Drehmomentgrenze im Betrieb auftritt, erhöhen Sie ggf. die Drehmomentgrenze. Stellen Sie dabei sicher, dass das System
l
mit höherem Drehmoment sicher arbeitet.
Überprüfen Sie die Anwendung auf zu starke Stromaufnahme vom Motor.
l
