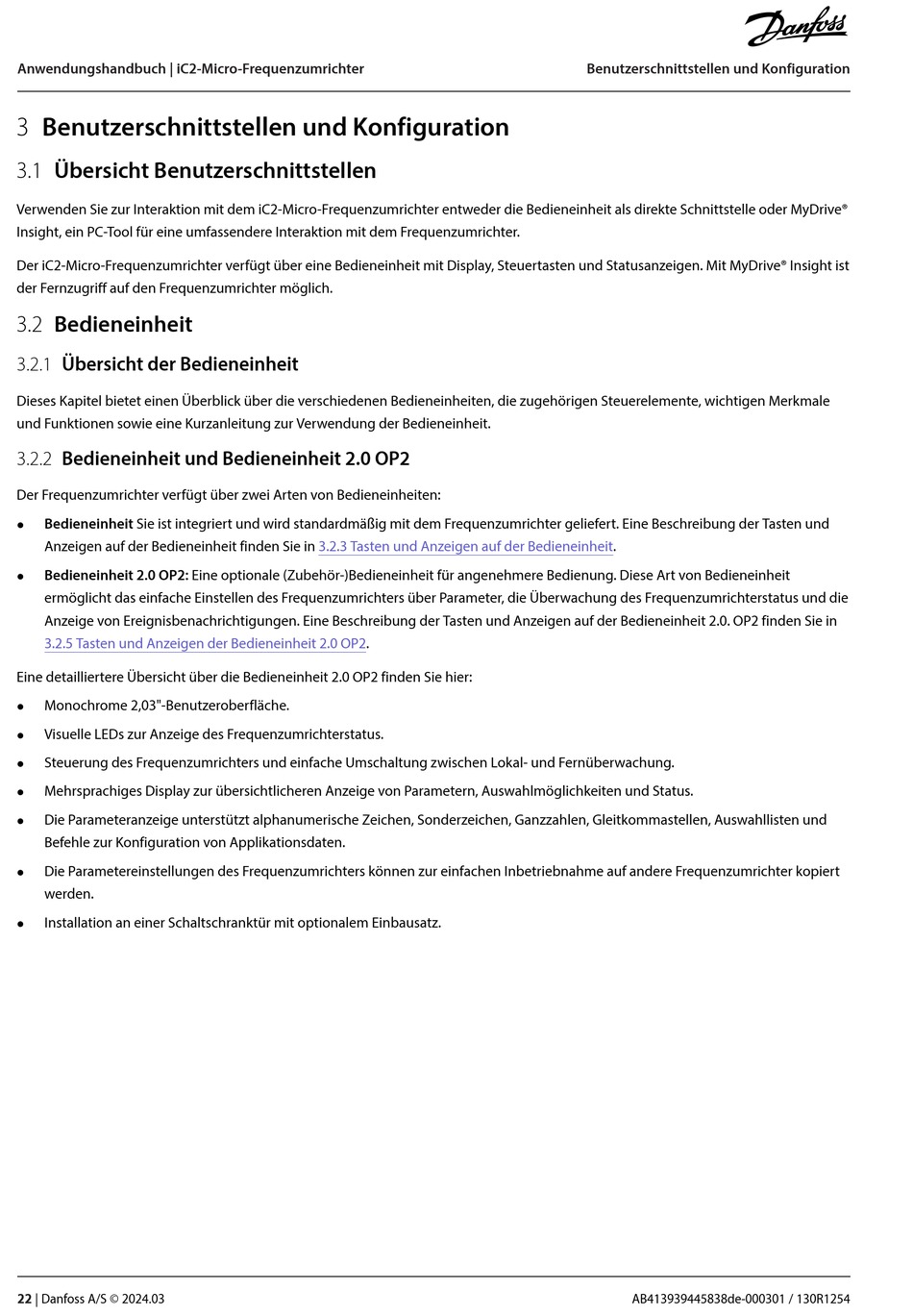

Danfoss iC2-Micro Anwendungshandbuch Seite 22

Anwendungshandbuch | iC2-Micro-Frequenzumrichter
3 Benutzerschnittstellen und Konfiguration
3.1 Übersicht Benutzerschnittstellen
Verwenden Sie zur Interaktion mit dem iC2-Micro-Frequenzumrichter entweder die Bedieneinheit als direkte Schnittstelle oder MyDrive®
Insight, ein PC-Tool für eine umfassendere Interaktion mit dem Frequenzumrichter.
Der iC2-Micro-Frequenzumrichter verfügt über eine Bedieneinheit mit Display, Steuertasten und Statusanzeigen. Mit MyDrive® Insight ist
der Fernzugriff auf den Frequenzumrichter möglich.
3.2 Bedieneinheit
3.2.1 Übersicht der Bedieneinheit
Dieses Kapitel bietet einen Überblick über die verschiedenen Bedieneinheiten, die zugehörigen Steuerelemente, wichtigen Merkmale
und Funktionen sowie eine Kurzanleitung zur Verwendung der Bedieneinheit.
3.2.2 Bedieneinheit und Bedieneinheit 2.0 OP2
Der Frequenzumrichter verfügt über zwei Arten von Bedieneinheiten:
Bedieneinheit Sie ist integriert und wird standardmäßig mit dem Frequenzumrichter geliefert. Eine Beschreibung der Tasten und
l
Anzeigen auf der Bedieneinheit finden Sie in
Bedieneinheit 2.0 OP2: Eine optionale (Zubehör-)Bedieneinheit für angenehmere Bedienung. Diese Art von Bedieneinheit
l
ermöglicht das einfache Einstellen des Frequenzumrichters über Parameter, die Überwachung des Frequenzumrichterstatus und die
Anzeige von Ereignisbenachrichtigungen. Eine Beschreibung der Tasten und Anzeigen auf der Bedieneinheit 2.0. OP2 finden Sie in
3.2.5 Tasten und Anzeigen der Bedieneinheit
Eine detailliertere Übersicht über die Bedieneinheit 2.0 OP2 finden Sie hier:
Monochrome 2,03"-Benutzeroberfläche.
l
Visuelle LEDs zur Anzeige des Frequenzumrichterstatus.
l
Steuerung des Frequenzumrichters und einfache Umschaltung zwischen Lokal- und Fernüberwachung.
l
Mehrsprachiges Display zur übersichtlicheren Anzeige von Parametern, Auswahlmöglichkeiten und Status.
l
Die Parameteranzeige unterstützt alphanumerische Zeichen, Sonderzeichen, Ganzzahlen, Gleitkommastellen, Auswahllisten und
l
Befehle zur Konfiguration von Applikationsdaten.
Die Parametereinstellungen des Frequenzumrichters können zur einfachen Inbetriebnahme auf andere Frequenzumrichter kopiert
l
werden.
Installation an einer Schaltschranktür mit optionalem Einbausatz.
l
22 | Danfoss A/S © 2024.03
3.2.3 Tasten und Anzeigen auf der
2.0 OP2.
Benutzerschnittstellen und Konfiguration
Bedieneinheit.
AB413939445838de-000301 / 130R1254
